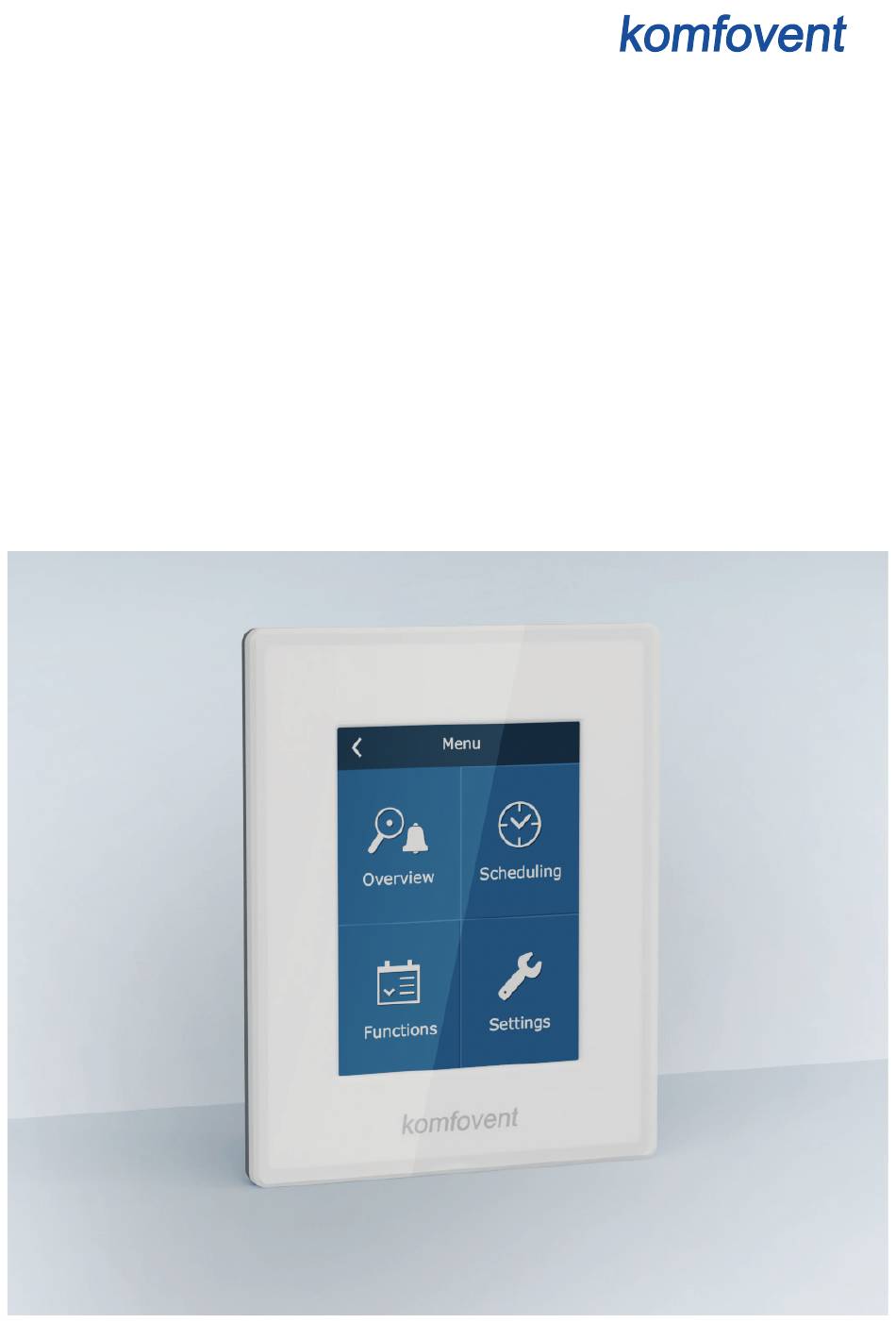

- Seite 1 VAV FUNKTIONEN INSTALLATIONSHANDBUCH C5 / C6 / C6M...
-
Seite 3: Inhaltsverzeichnis
4. EINSTELLUNGEN DER DRUCKSENSOREN ......................... 7 4.1. Sensor P2500 ..................................... 7 4.2. SPM-50 oder SPM-55 Drucksensoren ..........................8 5. AKTIVIERUNG UND EINSTELLUNGEN DER VAV-FUNKTION .................10 5.1. C5 automation..................................10 5.2. C6/C6M automation ................................14 UAB KOMFOVENT behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen VAV-24-02... -
Seite 4: Einleitung
Sensor wird direkt an den Kanal geschraubt (siehe Abbildung 1). • Passende Drucksensoren: P2500, SPM-50 oder SPM-55. P2500 SPM-50 / SPM-55 88,20 6,18 6,28 Abb. 1. Abmessungen von Drucksensoren UAB KOMFOVENT behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen VAV-24-02... -
Seite 5: Anschluss Der Rohre
SPM-50 SPM-55 Abb. 2. Anschluss der Drucksensorrohre Es wird empfohlen, die Länge der Rohre, die die Sensoren mit den Kanälen verbinden, so kurz wie möglich zu halten. UAB KOMFOVENT behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen VAV-24-02... -
Seite 6: Elektrischer Anschluss An Das Lüftungsgerät
Abb. 3a. Anschlussplan Drucksensor für C5-Automatisierung P2500 P2500 SPM-50 SPM-50 SPM-55 1 9 10 1 9 10 1 3 9 10 Abb. 3b. Anschlussplan Drucksensor für C6-Automatisierung UAB KOMFOVENT behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen VAV-24-02... -
Seite 7: Einstellungen Der Drucksensoren
Ausgangsposition (Null) zu bringen. Dazu muss die Taste „ZERO“ im Inneren des Sensors etwa 8 Sekun- den lang gedrückt werden (das Lüftungsgerät muss im Moment der Initialisierung gestoppt werden). Einstellungen Brücke “ZERO” Taste Abb. 4a. Drucksensor P2500 UAB KOMFOVENT behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen VAV-24-02... -
Seite 8: Spm-50 Oder Spm-55 Drucksensoren
1. Nach Einschalten der Stromversorgung, bei abgeschaltetem RLT, Sensor auf Ausgangsposition (Zero) stellen. Brücke auf die SET-Klemme setzen und nach 10 Sekunden entfernen. Abb. 4b. Drucksensor SPM-50 / SPM-55 UAB KOMFOVENT behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen VAV-24-02... - Seite 9 Der Druckbereich des Sensors kann auch ohne die obigen Punkte eingestellt werden. Dazu wird der tatsächliche maximale Druck in den Luftkanälen mit einem speziellen Ge- rät oder anhand der Projektdaten des Belüftungssystems gemessen. UAB KOMFOVENT behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen VAV-24-02...
-
Seite 10: Aktivierung Und Einstellungen Der Vav-Funktion
0 Pa Supply boost (+15%) Supply boost (+15%) Anschlussmöglichkeiten 100 Pa Exhaust boost (+15%) Exhaust boost (+15%) Einstellungen zurücksetzen Abb. 5a. Einstellung des Drucksensorbereichs im C5.1 Bedienfeld UAB KOMFOVENT behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen VAV-24-02... - Seite 11 Nominal supply pres... VAV sensor range 500 Pa 450 Pa Nominal supply pressure 0 Pa Nominal extract pressure 0 Pa Supply boost (+15%) 0 Pa Exhaust boost (+15%) UAB KOMFOVENT behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen VAV-24-02...
- Seite 12 Gerätetür oder die Regelklappen. Nach erfolgreicher Kalibrierung ist das Klimagerät bereit, im VAV-Modus zu arbeiten. Um die VAV-Funktion zu deaktivieren, wählen Sie einen anderen Durchflusskont- rollmodus (siehe Abbildung 5b). UAB KOMFOVENT behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen VAV-24-02...
- Seite 13 Nenndruck nur wie in Schritt 2 beschrieben eingeben. 4. Wechsel der Luftmengeneinheit auf Pa. Personalisierung Luftromeinheiten Luftromeinheiten Sprache m³/h m³/h Deutsch Luftromeinheiten Bildschirmschoner m³/s m³/s Bedienpanelsperre Berührungston Click UAB KOMFOVENT behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen VAV-24-02...
-
Seite 14: C6/C6M Automation
Pa umgestellt. Das Klimagerät hält den gewünschten Druck im Kanal aufrecht, an dem der Drucksensor angeschlossen ist. Um die VAV-Funktion zu deaktivieren, wählen Sie einen anderen Durchfluss- kontrollmodus (siehe Abbildung 5c). UAB KOMFOVENT behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen VAV-24-02... - Seite 16 SERVICE AND SUPPORT PARTNERS LITHUANIA J. PICHLER Gesellschaft m. b. H. www.pichlerluft.at UAB KOMFOVENT Phone: +370 5 200 8000 Ventilair group www.ventilairgroup.com service@komfovent.com ACB Airconditioning www.acbairco.be www.komfovent.com REKUVENT s.r.o. www.rekuvent.cz FINLAND Komfovent Oy WESCO AG www.wesco.ch Muuntotie 1 C1 FI-01 510 Vantaa, Finland SUDCLIMATAIR SA www.sudclimatair.ch...
