Hinweis
Die folgende Tabelle und die Hinweise gelten nur für den Auslieferungszustand des Gerätes,
wenn keine Änderungen oder Erweiterungen vorgenommen wurden.
Das funktionierende Laufwerk können Sie anhand der folgenden Bilder und Tabellen
lokalisieren.

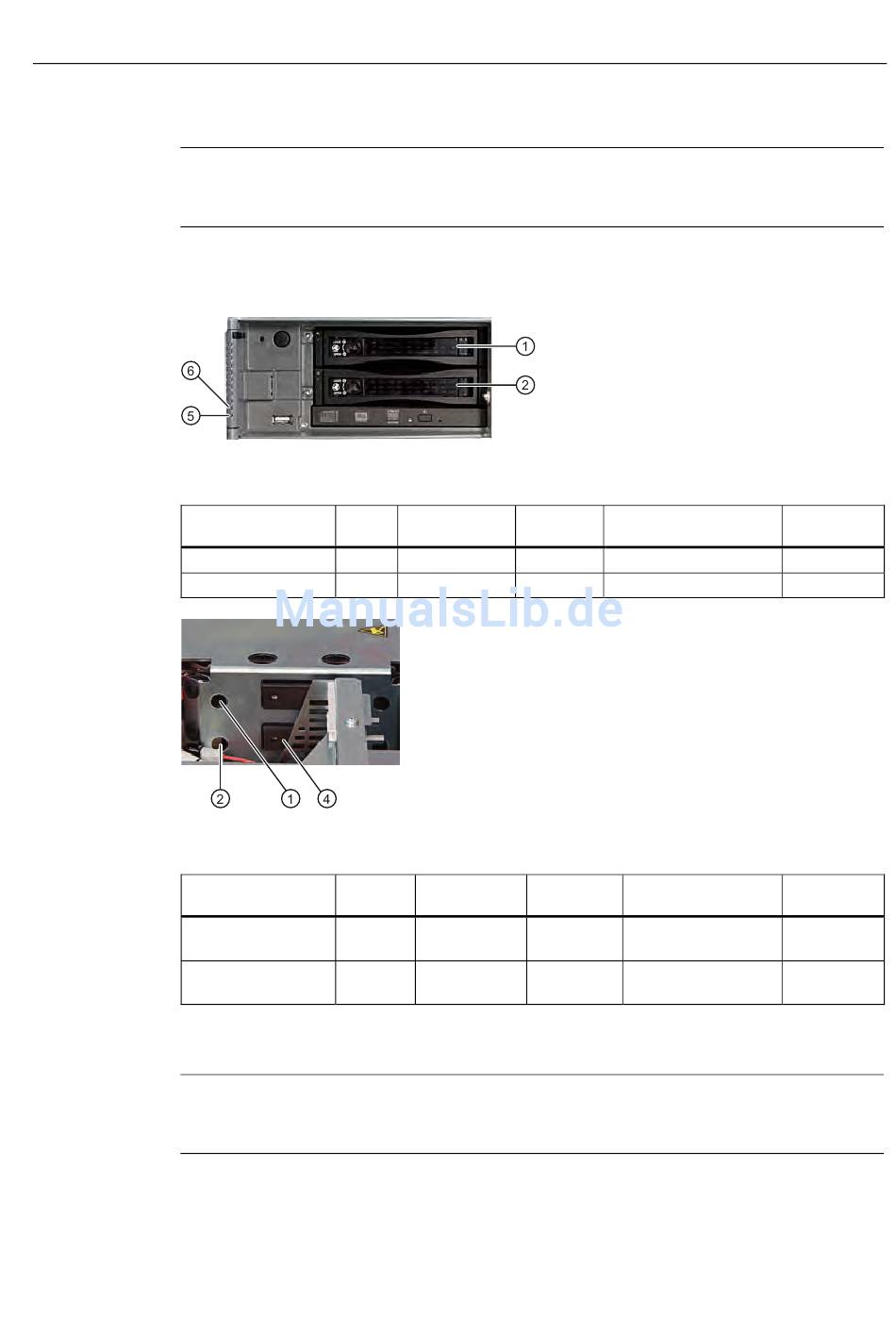

Bild 7-4
Zugeordnete LED
HDD1 ALARM ⑥
HDD2 ALARM ⑤
Bild 7-5
Zugeordnete LED
HDD1 ALARM
HDD2 ALARM
Wenn die Festplatte defekt ist und die SIMATIC Überwachungssoftware installiert ist,
1
leuchtet die LED ⑤ bzw. ⑥ der Betriebsanzeigen an der Front.
Hinweis
Ersetzen Sie das fehlerhafte Laufwerk nur durch ein Neues vom gleichen Typ und gleicher
Kapazität
SIMATIC Rack PC 647B
Betriebsanleitung, 04/2009, A5E02147325-02
Laufwerke im Wechselrahmen
RAID RAID Software SATA-
1
BIOS
Port 0 Device Port 0
Port 2 Device Port 2
Laufwerke im schwingungsgedämpften Laufwerkhalter
RAID RAID
1
BIOS Software
Port 0 Device Port 0
Port 2 Device Port 2
Einbauort
Anschluss
SATA0 Wechselrahmen ①
SATA2 Wechselrahmen ②
SATA- Einbauort
Anschluss
SATA0 Laufwerkhalter ④
Laufwerk ①
SATA2 Laufwerkhalter ④
Laufwerk ②
Inbetriebnehmen
7.4 Hinweise zum Betrieb
Gehäuse-
beschriftung
1
2
Gehäuse-
beschriftung
1
2
