Einleitung

Display

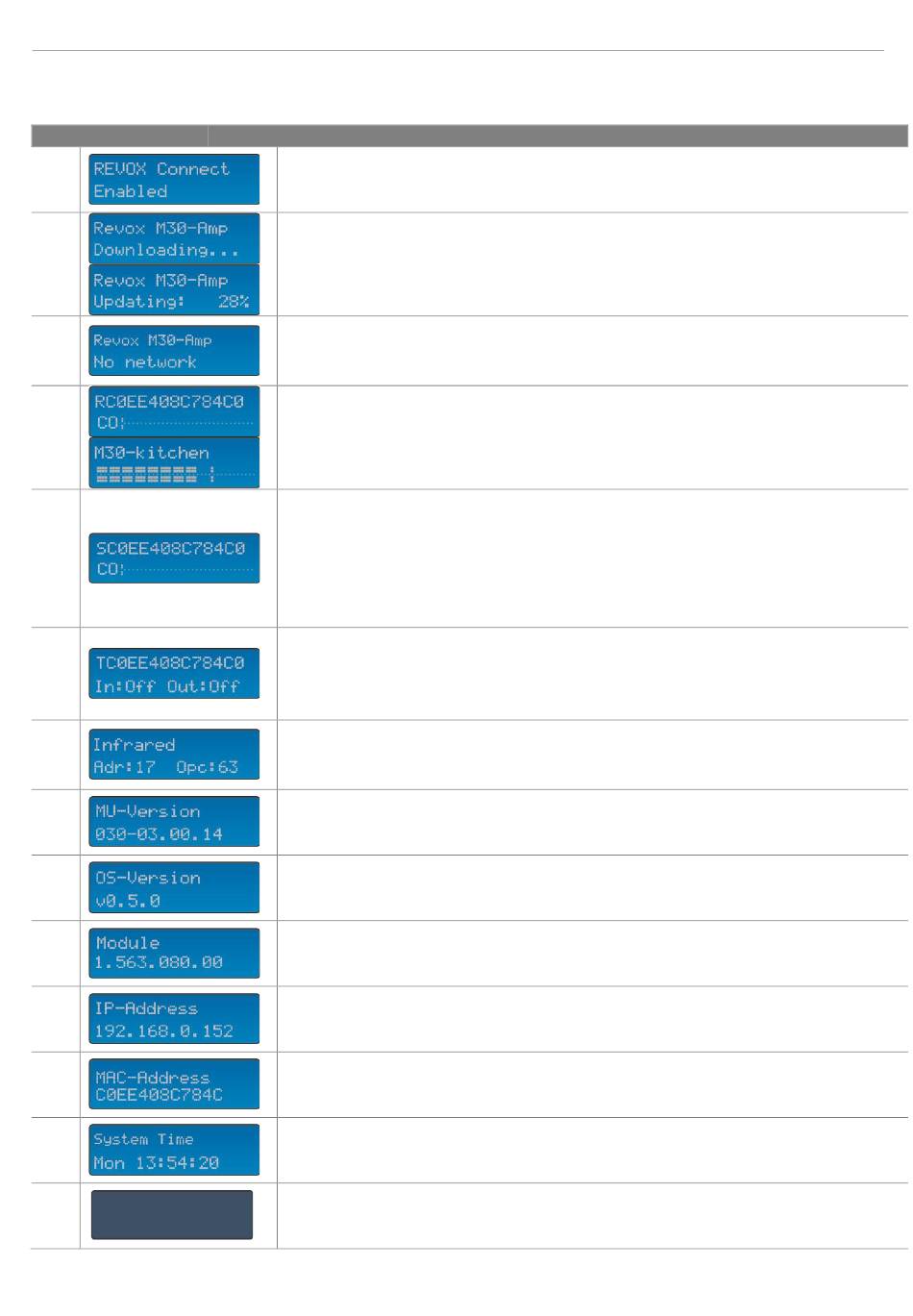

Über die Setup-Taste können die unterschiedlichen Betriebsdaten abgerufen werden
Nr. Funktion
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Erklärung
Die Einbindungsroutine REVOX Connect für die Integration in das lokale WLAN ist aktiv.
Manuelle Aktivierung/ Deaktivierung über Setup-Taster (3 sec drücken)
Der M30 erhält automatisch die aktuelle Firmware des Multiuser-Servers. Dies kann z.B. ein
STUDIOMASTER M300 / M500 oder ein V400 Server sein. Nachdem das Software-Paket
heruntergeladen ist (Downloading), wird die neue Firmware aktualisiert. Eine %-Anzeige
informiert über den Update-Fortschritt.
Sollte der M30 keine IP-Adresse per WLAN oder LAN bekommen, zeigt er dies mit dem
Hinweis „No network". Gleichzeitig aktiviert er im Hintergrund die Revox Connect
Schnittstelle.
Im Auslieferungszustand wird der Raum (Room) mit der zugehörigen MAC-Adresse des M30
angezeigt. Eine (0) schließt den Raum-Identifier ab. Nach der Konfiguration im Multiuser
Configurator zeigt das Display den vergebenen „Room Alias" an. Eine Pegelanzeige
informiert über den Volume-Status des Verstärkers/ der Endstufe.
Wie der Raum, so wird auch die Quelle (Source) als Kombination mit der MAC-Adresse
angegeben. Eine (0) schließt den Source-Indentifier ab. Nach der Konfiguration im Multiuser
Configurator zeigt das Display den vergebenen „Source Alias" an. Eine Pegelanzeige
informiert über den Eingangspegel der aktuellen Quelle, sofern es sich um eine lokale Quelle
des optionales I/O-Moduls handelt.
Quellen-Index: CO: coaxial OP: optical AN: analog
Ebenso wird auch der Trigger (IN/OUT) als Kombination mit der MAC-Adresse angegeben.
Eine Indexierung schließt den Trigger-Identifier ab. Nach der Konfiguration im Multiuser
Configurator zeigt das Display den vergebenen „Trigger Alias" an. Im Display wird in der
unteren Zeile der Zustand des IN- bzw. OUT-Trigger angezeigt
Über die Infrared-Anzeige kann man ablesen, welcher RC5-Code (Adresse / Kommando)
zuletzt empfangen wurde. Ein aktueller RC5-Empfang wird mit dem Einblenden von [IR]
angezeigt.
Anzeige der aktuellen Version des Multiuser Systems.
Anzeige der aktuellen Version des M30 Betriebssystems.
Ist im M30 ein optionales Modul installiert, kann über die eingeblendete Artikelnummer,
hier z.B. 1.563.080.00 des I/O-Moduls, dessen Identität bestimmt werden.
Hier wird die IP-Adresse des M30 angezeigt, die dieser per DHCP vom Router bezogen hat.
Anzeige der reinen MAC-Adresse des M30.
Anzeige der Systemzeit des Revox Multiuser Servers
Am Ende der Anzeige-Schleife schaltet sich der M30 aus, sofern kein Audio-Eingang ein
Signal detektiert. Ansonsten wird mit dem nächsten Druck der Setup-Taste wieder der
Raum-Identifier angezeigt.
