Revox M219 Installationsanleitung

Nebenraumverstärker M219
Artikel-Nr.: 1.551.060.00
Installationsanleitung

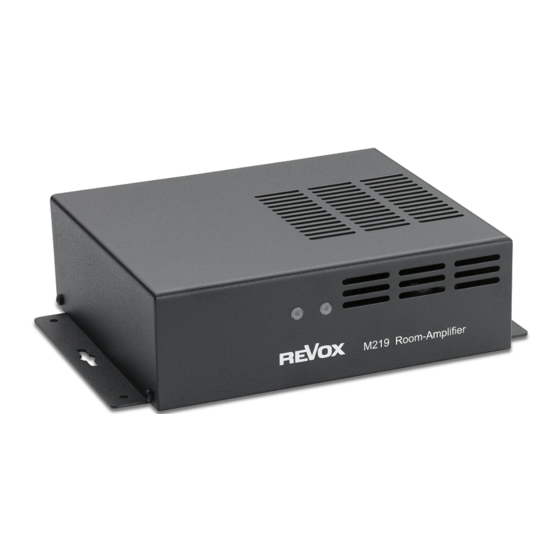

Der M219 ist ein digitaler Nebenraumverstärker der M-Serie im
REVOX Multiroom-Programm. Er dient zur Wiedergabe von Musik
in den Nebenräumen und kann den Zuhörer durch ein Zusatz-
display mit aktuellen Informationen versorgen.
Eine nicht fachgerechte Montage dieses Geräts in
einer Umgebung mit Niederspannungserzeugnissen
(230V) kann schwerste
materielle Schäden verursachen.
Der Nebenraumverstärker M219 darf nur von qualifiziertem
Personal montiert, angeschlossen oder entfernt werden.
Qualifiziertes Personal sind Personen, die aufgrund ihrer
Ausbildung, Erfahrung und Unterweisung über einschlägige
Normen, Bestimmungen und
berechtigt sind, die erforderlichen Tätigkeiten auszuführen und
dabei mögliche Gefahren erkennen und vermeiden können.
Die Angaben und Anweisungen in dieser Installationsanleitung
müssen zur Vermeidung von Gefahren und Schäden stets
beachtet werden.
Installation und Betrieb
Bitte untersuchen Sie das Gerät und Zubehör nach dem Auspacken
auf Transportschäden. Vor Inbetriebnahme des Gerätes lesen Sie bitte
die Bedienungsanleitung sorgfältig durch. Bewahren Sie sie als
Nachschlagewerk auf. Ein Gerät,
Beschädigungen aufweist oder in welches Flüssigkeit eingedrungen
ist, darf nicht ans Netz angeschlossen werden.
Verwenden Sie nur das mitgelieferte Netzkabel. Vor dem Anschluss an
das Netz müssen die Stromversorgungs- und Anschlusswerte des
Gerätes (Netzspannung, Frequenz) überprüft werden. Die im Gerät
eingesetzten Sicherungen müssen den Werksangaben entsprechen.
Stellen Sie den M219 so auf, dass die Lüftungsschlitze nicht verdeckt
werden und dass zu Mauern und Möbeln ein Abstand von min. 5 cm
eingehalten wird. Vermeiden Sie Aufstellungsorte mit:
- direkter Sonneneinstrahlung
- direkt neben Wärmequellen
- schlechter Belüftung
- staubiger Atmosphäre
- instabiler Lage
- Spritzwassergefahr
- hoher (Luft-) Feuchtigkeit
Zudem dürfen keine offenen Feuerquellen (z.B. Kerzen) oder mit
Flüssigkeiten gefüllte Gefäße (z.B. Vasen) auf dem Gerät platziert
werden.
[4] Anschluss M219-LINK
Anschluss für Display M217
M217
VCC
B
A
GND
Phoenix-4
Der Anschluss erfolgt über ein nicht gekreuztes, 4-adriges
Telefonkabel (4x1x 0.5mm²) mit RJ11-Stecker (6P4C-Modular) mit
der M219 LINK-Buchse.
Max. Kabellänge (ü.a.) : 100 m
[5] Anschluss IR-LINK
Anschluss für die Wandbedienung M218 oder den IR-
Empfänger M204.
M218 / M204
VCC - Positive Spg.
IR - Data
GND - GND
Revox empfiehlt für die Verkabelung ein 3-adriges Mikrofonkabel
mit Abschirmung. Bei Verwendung einer M217-M218-Kombi erfolgt
die Verkabelung der Wandbedienung direkt am Display !
Max. Anzahl von IR-Empfängern bzw.
Wandbedienungen pro M219: 3 St.
Max. Kabellänge (ü.a.) : 40 m
Revox GmbH
Am Krebsgraben 15
78048 VS-Villingen
Germany
gesundheitliche oder
[1]
Unfallverhütungsvorschriften
[2]
[3]
[4]
[5]
[6]
[3] Funktion DIL-Schalter 8-fach / SETUP
welches mechanische
M219-Link
VCC
B
A
GND
RJ11
IR-Link
+
IN
-
Phoenix-3
[1] [2]
PRE
LOCAL IN SETUP
3
1 2 OUT
ON 1 2 3
L
R
1 2 3
ON
CAUTION
CHANNEL
RiSK OF ELECTRIC SH OCK
SELECT
DO NOT OPEN
[7]
Lokale Cinch-Eingänge L/R
Vorverstärkerausgang L/R
Setup-DIL Schalter
Display-Anschluss M219-Link
Anschluss für IR-Empfänger
oder Wandbedienung
Spannungseingang IN 5-24 V(=)
NO Funktion
1 M219 IR-Auge Ein/ Aus
2 Pre-Out: Fixed Volume
3 LOCAL IN 1 Fixed Volume
4 Anzahl der lokalen Eingänge
5 Anzahl der lokalen Eingänge
6 M219-Adresse
7 M219-Adresse
8 M219-Adresse
[7] Funktion DIL-Schalter 4-fach / CHANNEL SELECT
DIL- 1
Schalter
Betriebsart
Linker Kanal
Stereo On
Invers-Stereo Off
Mono On
[8] [9] Multiroomverkabelung
Der Aufbau der Multiroomverkabelung erfolgt nach der internationalen Netzwerknorm EIA/TIA-568-B mit
einem geschirmten und ungekreutzten CAT 7-Kabel. Diese EIA/TIA-568-B Norm sieht folgende
Zuweisung vor:
Klemme 1 2
Farbcode ws/or or
MR-Signal RX TX
Technische Daten
Leistungsaufnahme: Max.
Betrieb:
Standby:
Sicherung 230V: 0,5 A Träge
Betriebsbedingungen: "+10°... +40°C" (Feuchteklasse nach DIN 40040)
Irrtümer und technische Änderungen vorbehalten.
Installationsanleitung M219 Nebenraumverstärker / Artikel-Nr.: 10.30.3038
Tel: +49 (0) 7721-8704-0
Fax: +49 (0) 7721-8704-49
info@revox.de
www.revox.de
[3] [4] [5] [6]
M219
LINK
IN
- -
+ +
IN
4 5 6 7 8
115V / T1A L
4
FUSE AC - POWER
IN OUT + R - - L +
230V / T0,5A L
MR-BUS SPEAKERS
[8] [9] [10] [11] [12]
[7]
Stereo/ Mono-Schalter
[8]
Eingang Multiroom-Bus
[9]
Ausgang Multiroom-Bus
[10]
Lautsprecheranschluss L/R - Max. 4 mm²
[11]
Sicherung 230 V-0.5 A T bzw. 115V-1.0 A T
[12]
Netzanschluss 230V ~ bzw. 115 V~
Werk
On
IR-Ein
Off
Fixed
Off
Fixed
On
4 5
On
Off
6 7 8
Off
Off
6 7 8
DIL- 2 DIL- 3 DIL- 4
Schalter Schalter Schalter
Rechter Kanal
Off Off
On On
On On
3 4 5
ws/gn bl ws/bl
L+ R+ R-
115 Watt
7 Watt*
2 Watt
115V: 1,0 A Träge
© Revox GmbH 2005 - Alle Rechte vorbehalten
Re:connect M219
DIL-Position
IR-Aus :
1 1
Floating
2 2
Floating
3 3
4 5 4 5 4 5
6 7 8 6 7 8 6 7 8
6 7 8 6 7 8 6 7 8
DIL-Position
On
1 2 3 4
Off
3
1 2 4
On
1 2 3 4
6 7 8
gn ws/bn bn
MR
L- GND
GND
*
bei Zimmerlautstärke ohne Zusatzgeräte
