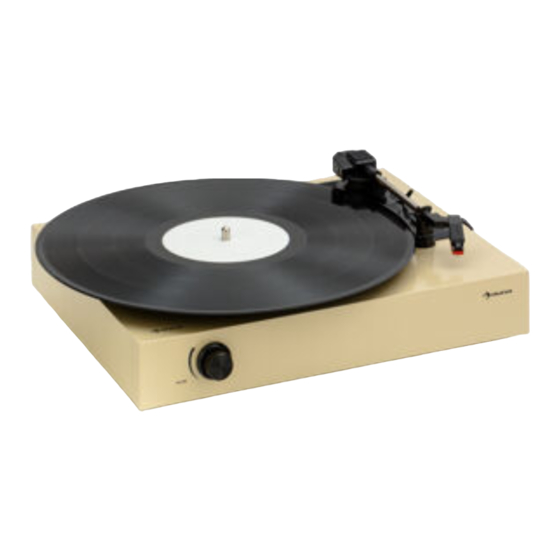

auna The Player Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für auna The Player
Inhaltszusammenfassung für auna The Player
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerä- tes. Lesen Sie die folgenden Hinweise sorgfäl- tig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haf- tung. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • Lesen Sie die Anleitung. Alle Anwendungshinweise müssen vor der Verwendung des Geräts gelesen werden. • Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf. • Die Richtlinien für Aufmerksamkeit, Verwendung und Sicherheit müssen eingehalten werden. • Das Gerät darf nicht in der Nähe von Wasser verwendet oder mit Feuchtigkeit in Berührung gebracht werden. - Seite 5 • bestimmungsgemäßer Verwendung leicht zugänglich sein. • Die Batterie darf keiner übermäßigen Hitze wie Sonne, Feuer oder dergleichen ausgesetzt werden. • Übermäßiger Schalldruck von Ohrhörern und Kopfhörern kann zu Hörverlust führen. • Halten Sie Mindestabstand (8 cm) um das Gerät herum für ausreichende Belüftung ein.
-
Seite 6: Lieferumfang
LIEFERUMFANG Obere Abdeckung Kernmodul Kernmodul Bodenplatte Gehäuse... - Seite 7 Schneidschrauben Maschinen- Maschinen- Federn Unterleg- Metal Metal machine Metal machine Metal Gummi- Muttern schrauben (lang) schrauben (kurz) scheibe self-tapping screws screws (long) screws (Short) Springs washer Rubber foot Metal nut füße x 18 x 10 x 18 Front PCB Rear PCB hintere vordere Lautprecher...
-
Seite 8: Montage
MONTAGE Schritt 1 1. Entfernen Sie die Platten an den vier Seiten des Modulträgers. Bewahren Sie den Modulträger auf. Modultäger aufbewahren. 2. Trennen Sie das Gehäuse in zwei Hälften auf. Achten Sie dabei besonders auf die Richtung der Abrissstreifen. Behalten Sie die untere Hälfte mit der Bodenplatte, da sie diese als Gehäuse des Geräts benötigen. - Seite 9 Schritt 2: : Obere Abdeckung anbringen 1. Entfernen Sie die Platte der oberen Abdeckung. 2. Kleben Sie die doppelseitigen Klebebandstücke auf den Modulträger. Legen Sie 10 Stück Klebeband gleichmäßig auf den Modulträger. Hinweis: Entfernen Sie nur eine Seite des Klebebands, während Sie es an der Modulhalterung anbringen.
- Seite 10 3. Befestigen Sie das Kernmodul an der oberen Abdeckung und dem Modulhalter. Bitte lassen Sie beim Ablauf Vorsicht walten. Montieren Sie die Antiresonanz-Goldplatte auf die obere Abdeckung. Montieren Sie die Module der Reihe nach, von unten nach oben: Schneidschrauben > Feder > Modulhalter...
- Seite 11 Schritt 3: Gehäusezusammenbau 1. Verwenden Sie den Schraubenzieher, um die Papierabdeckungen der Schraubenlöcher im Gehäuse zu entfernen. 2. Entfernen Sie die Papieröffnungen von den verbleibenden Öffnungen.
- Seite 12 3. Entfernen Sie die entsprechenden Papieröffnungen der Bodenplatte und richten Sie diese an den Gehäuseöffnungen aus. Bodenplatte Gehäuse 4. Anbringen der Gummifüße Maschinen- schrauben (lang) Unterleg- scheibe Gummifüße Mutter...
- Seite 13 5. Anbringen des Plastikgriffs Biegen Sie die beiden Enden so, dass der Griff in die Öffnungen am Gehäuse passt. 6. Platzieren Sie das Kabelpanel an der Innenseite. Schrauben Sie es von außen mit den Kunststoffschrauben in die Seitenwand. a. Metallschrauben (lang) b.
- Seite 14 7. Schrauben Sie die hintere Platine von unten ans Gehäuse. a. Maschinenschrauben (kurz) 8. Schrauben Sie die vordere Platine von unten ans Gehäuse. a. Maschinenschrauben (kurz)
- Seite 15 9. Bringen Sie die Lautsprecher und die Metallplatten an. Mutter Lautsprecher Metallabschirmung Maschinenschrauben (lang) 10. Lautsprecher anschließen Schließen Sie Lautsprecher A an die Buchse A auf der hinteren Platine an. Schließen Sie Lautsprecher B an die Buchse B an.
- Seite 16 11. Schließen Sie das Kabel B der vorderen und hinteren Platine. Cable B...
- Seite 17 Schritt 4: Zusammenbau der oberen Abdeckung und des Gehäuses 1. Verbinden Sie die hintere Platine und das Kernmodul mit den Kabeln A und C. Kabel A Cable A...
- Seite 18 2. Platzieren Sie die obere Abdeckung über dem Gehäuse. Stellen Sie sicher, dass der Lautstärkestift der vorderen Platine vor dem Griff durch die Öffnung in der Abdeckung geführt wird. Griff Lautstärkestift...
- Seite 19 3. Bringen Sie den Lautstärkeregler auf dem Lautstärkestift an. 4. Schließen Sie die Stromquelle an.
- Seite 20 5. Platzieren Sie die Gleitmatte und eine Schallplatte auf dem Gerät (die Schallplatte ist nicht im Lieferumfang enthalten). Schallplatte Gleitmatte...
-
Seite 21: Bedienung
BEDIENUNG Mikro-USB-Kompatibel. Die Stromversorgung Verwendung einer USB-Powerbank wird empfohlen. Für externe Quellen. Die Line- Aux-in In-Lautstärke wird über die externen angeschlossenen Geräte kontrolliert. Wenn Sie beispielsweise Ihr Smartphone mit dem Gerät verbinden, wird die Lautstärke über Ihr Smartphone reguliert. - Seite 22 Zum Anschluss von anderen Kopfhörereingang Lautsprechern oder Kopfhörern Puck (Adapter) Das Gerät ist für 7“-Schallplatten ausgelegt. Heben Sie den Tonarm vorsichtig auf/ Lifthebel von der Schallplatte. Um Schäden an der Schallplatte zu Tonarm vermeiden, wird empfohlen, den Lifthebel zum Anheben/Absenken des Tonarms zu verwenden Platzieren Sie die Gleitmatte auf Drehteller...
-
Seite 23: Spezielle Entsorgungshinweise Für Verbraucher In Deutschland
SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten: • Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. - Seite 24 • Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt.
-
Seite 25: Hinweise Zur Entsorgung
HINWEISE ZUR ENTSORGUNG Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden.
