bvs RCP 11 Bedienungsanleitung Seite 6

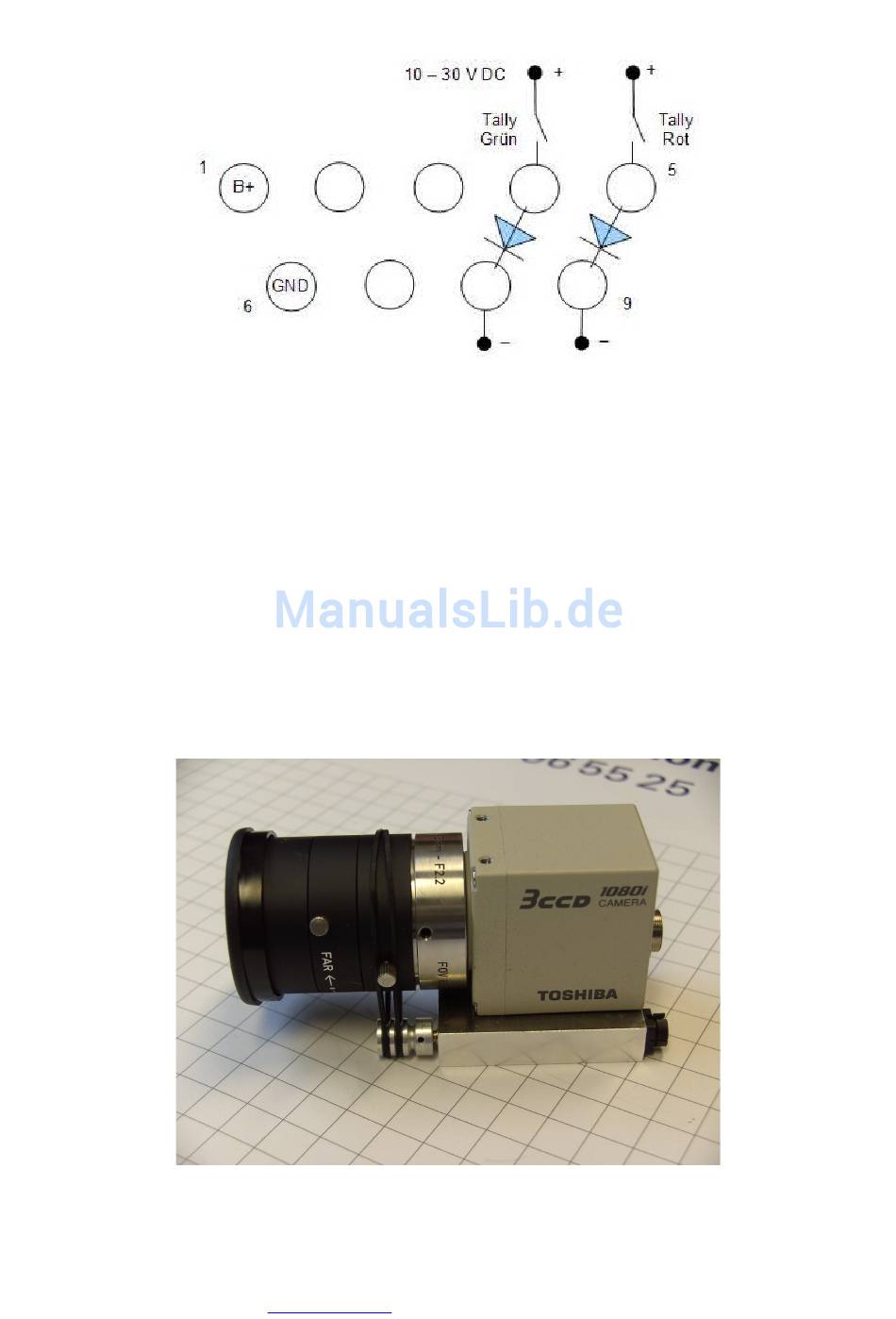

Bild 7: Belegung des 9 Pol D-Sub Steckers für potentialfreie Schaltkontakte
Das bvs RCP 11 benötigt eine Speisespannung von 10 – 20 Volt
DC, bei einer Stromaufnahme von ca. 200 mA.
Der Iris Drive wird an der Unterseite des Kamerakopfes mit 4
Senkkopfschrauben M3*? befestigt. Ein Gummi Riemen wird um
die Antriebsrolle und den Blendenring gelegt. Zweifache
Umschlingung ist ratsam, siehe Bild 8.
Bild 8:
bvs Broadcast Video Service GmbH, Stahlstrasse 31 65428 Rüsselsheim
6
www.bvs-tv.de ©Kurt Weber 03/11
