bvs RCP 11 Bedienungsanleitung Seite 2

Das bvs RCP 11 ist eine drahtgebundene Fernbedienung für die
Toshiba IK HD-1 full HD Kamera via RS 232 Protokoll. Es können
alle Kamerafunktionen mit und ohne Vorschaumonitor justiert
werden. Der Iris Drive gestattet eine feinfühlige Bedienung der
Objektivblende. Eine Rot- und Grünlicht Anzeige ist ebenfalls
vorhanden. Bild 1 zeigt die schematische Darstellung der
einzelnen Komponenten.

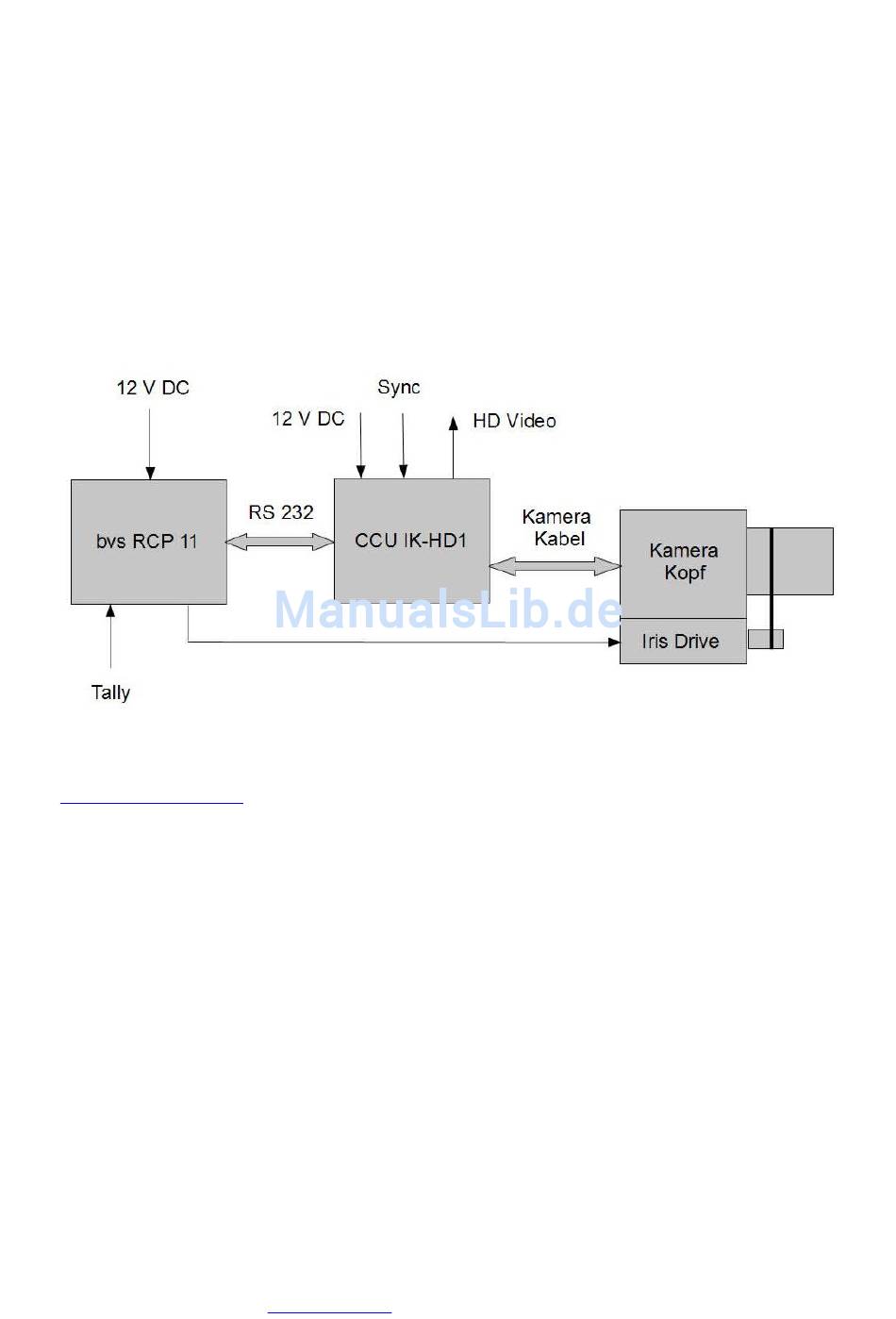

Bild 1: schematische Darstellung
Inbetriebnahme
Nach dem Anlegen der Betriebsspannung überprüft das
bvs RCP 11 die Fernsteuerverbindung zur Kamera und bestätigt
diese mit der Anzeige „Communication OK". Mit dem Drehschalter
„Menu" können 9 verschiedene Menüs auf dem vierzeiligen LCD
Display dargestellt werden, die sich in ihrem Aufbau und Abfolge
an das On Screen Display der Kamera anlehnen. Im ersten
Menüpunkt (Drehschalter auf Linksanschlag) können alle
Funktionen mit Hilfe eines Vorschaumonitors bedient werden,
ähnlich wie dies an der Folientastatur der CCU möglich ist. Im
Display werden die Belegungen der blauen Funktionstasten
angezeigt. Mit der Display und Page Taste wird das Menü auf
dem Vorschaumonitor zur Anzeige gebracht. Mit dem Drehregler
