der Tasten bewirkt eine kontinuierliche Veränderung der Werte.
Unabhängig von jeder Schalterstellung können die
Blendensteuerung und der Schwarzwert im Direktzugriff bedient
werden.
Anschlüsse

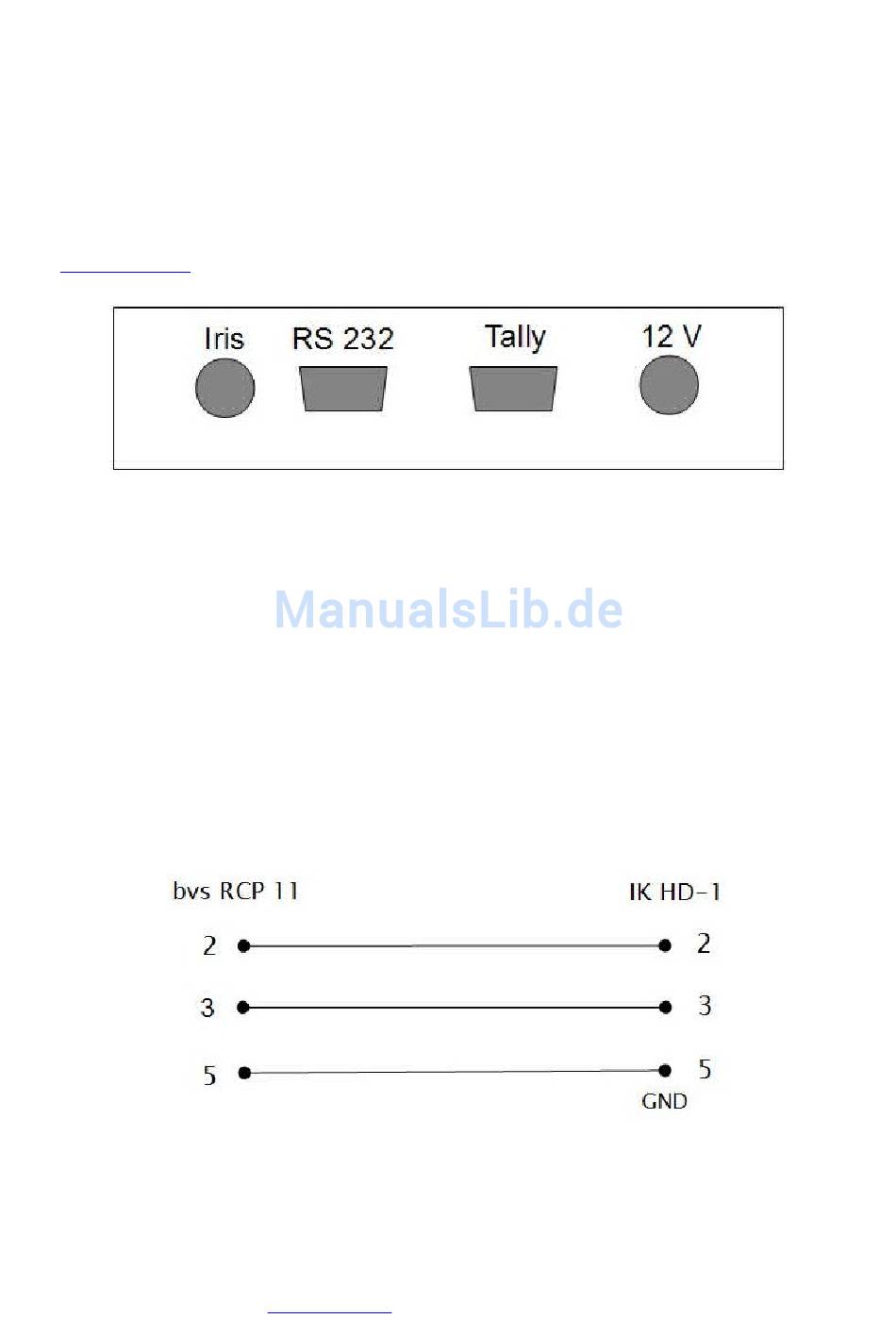

Bild 3: Anschlüsse des bvs RCP 11
An der Irisbuchse liegt eine 5 Volt Gleichspannung mit
wechselnder Polarität zur Steuerung des Iris Drive an. Die
maximale Stromaufnahme des Motors beträgt 50 mA bei 5 Volt
Speisespannung.
Die Belegung der RS 232 Buchse ist in Bild 4 dargestellt.
Die Kommunikation erfolgt mit einer Übertragungsrate
von 19200 Baud.
Bild 4: Belegung der RS 232 9 Pol D-Sub Buchsen
