bvs RCP 11 Bedienungsanleitung Seite 5

Tally
Die Rot- und Grünlicht Steuerung (Tally) kann durch Konfiguration
des Steckers unterschiedlichen Anforderungen angepasst werden.
Schaltung nach Masse, nach einer externen Versorgungsspannung
sowie potentialfreier Betrieb sind möglich, Bild 5-7.

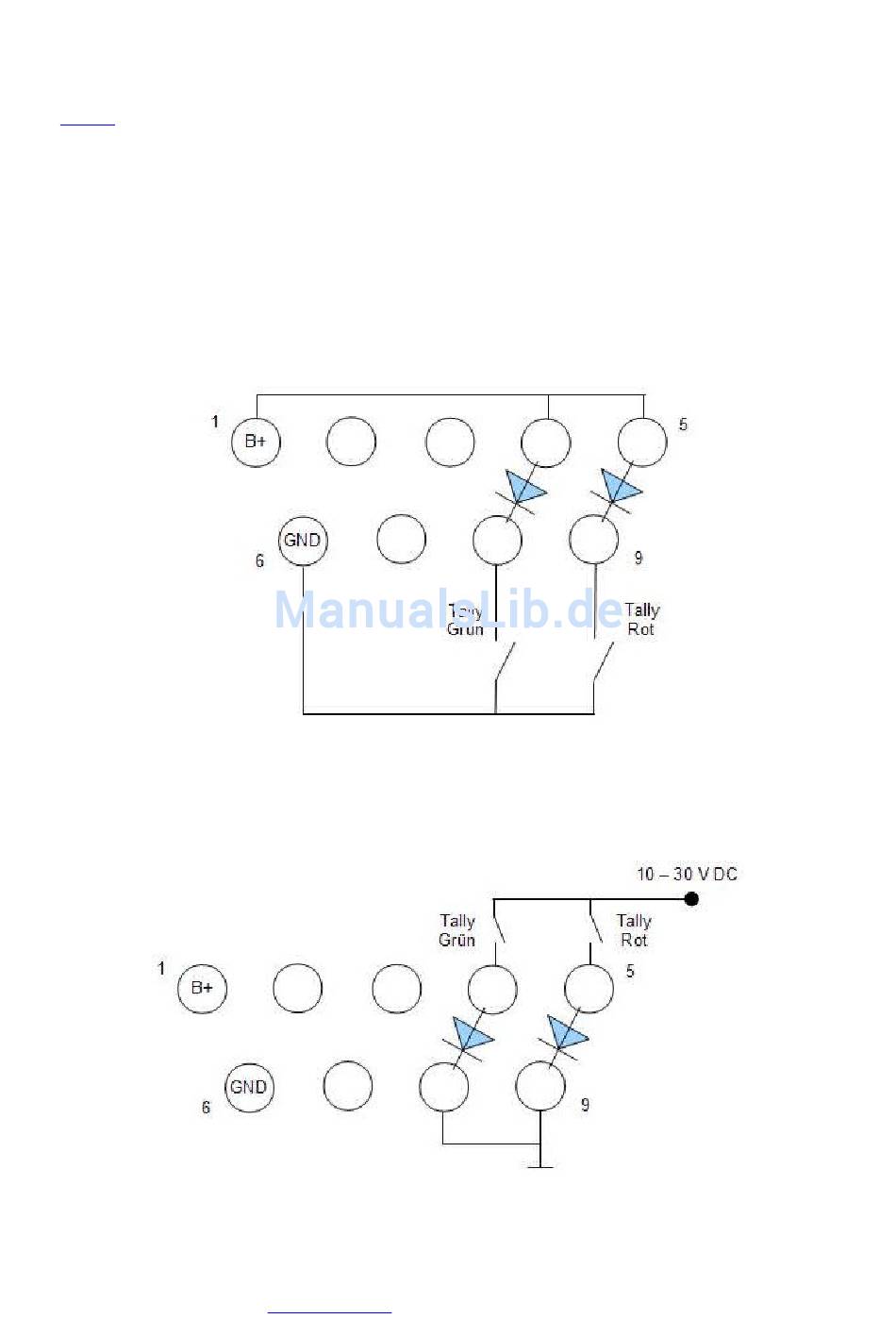

Bild 5: Belegung des 9 Pol D-Sub Steckers für Schaltkontakt nach Masse
Bild 6: Belegung des 9 Pol D-Sub Steckers für Schaltkontakt nach B+
