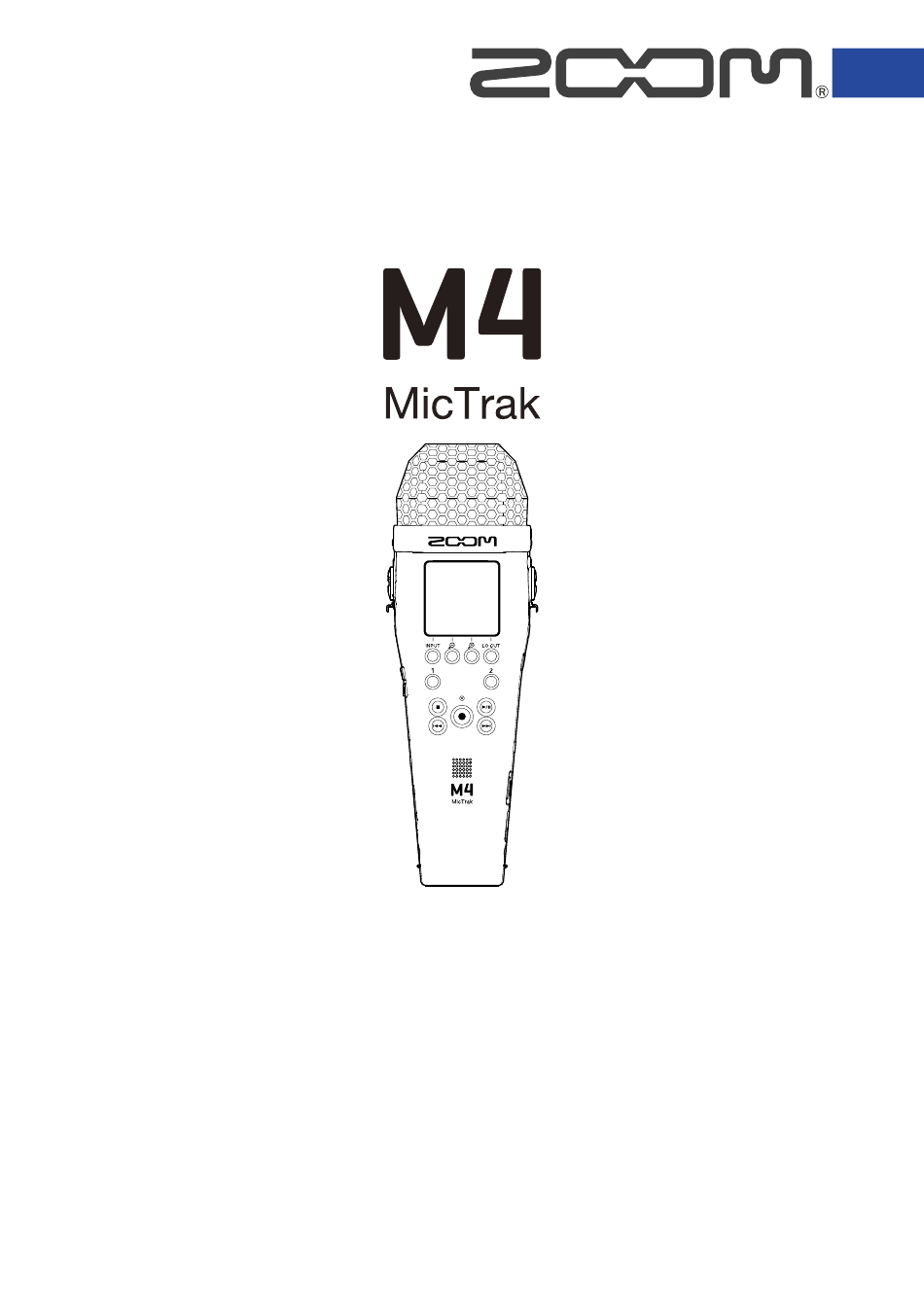

Seite 1 Bedienungsanleitung Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise. ©2023 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden. Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der jeweiligen Firma.
Seite 2: Hinweise Zu Dieser Bedienungsanleitung
• Das microSDXC-Logo ist ein Warenzeichen von SD-3C LLC. • Aufnahmen von urheberrechtlich geschützten Quellen wie CDs, Schallplatten, Tonbändern, Live- Darbietungen, Videoarbeiten und Rundfunkübertragungen sind ohne Zustimmung des jeweiligen Rechteinhabers gesetzlich verboten. Die ZOOM CORPORATION übernimmt keine Verantwortung für etwaige Verletzungen des Urheberrechts.
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise zu dieser Bedienungsanleitung........................2 M4 im Überblick................................5 Hohe Audioqualität bei der Aufnahme und Nachbearbeitung................5 Beschreibung der Bedienelemente........................11 Die Haupt-Screens im Überblick..........................16 Aufnahmeprozess..............................24 Vorbereitungen treﬀen.............................25 Einsetzen von microSD-Karten..........................25 Stromversorgung............................... 26 Anschluss von Eingangsgeräten..........................29 Ein-/Ausschalten des Geräts............................34 Einstellen der Anzeigesprache (erstmalige Inbetriebnahme)................36 Einstellen des Datumsformats (erstmalige Inbetriebnahme)................
Seite 4 Ändern der Wortbreite und Exportieren von Dateien (Export)................. 79 Überprüfen der Datei-Informationen........................81 Einsatz als USB-Mikrofon............................82 Installation von Treibern............................82 Anschluss von Computern, Smartphones und Tablets..................83 Stummschaltung des USB-Mikrofons........................85 Trennen der Verbindung zu einem Computer, Smartphone oder Tablet............86 Einrichten der USB-Mikrofoneinstellungen......................87 Übertragung von Dateien auf Computer und andere Geräte................92 Anschluss von Computern, Smartphones und Tablets..................92 Trennen der Verbindung zu einem Computer, Smartphone oder Tablet............94...
Seite 5: M4 Im Überblick
M4 im Überblick Hohe Audioqualität bei der Aufnahme und Nachbearbeitung Dank der zwei A/D-Wandlerstufen und der Unterstützung von 32 Bit Float WAV-Dateien stellt der M4 im Betrieb von der Aufnahme bis zur Nachbearbeitung in einer DAW oder einer anderen Software die bestmögliche Audioqualität sicher.
Seite 6: Bearbeitung In Daws Und Anderen Software-Anwendungen
Bearbeitung in DAWs und anderen Software-Anwendungen Aufnahmen im 32 Bit Float WAV-Dateiformat stellen sicher, dass die Audioqualität bei der Aufnahme auch bei der Nachbearbeitung erhalten bleibt.
Seite 7: Die Schaltung Der Dualen A/D-Wandlerstufe Im Überblick
Die Schaltung der dualen A/D-Wandlerstufe im Überblick Jede Eingangsschaltung im M4 verfügt über zwei A/D-Wandler mit unterschiedlicher Eingangsverstärkung. Durch diese Schaltung ist eine hochwertige Audioqualität bei der Aufnahme sichergestellt, ohne dass die Eingangsverstärkung angepasst werden muss – normalerweise ein bisher unvermeidbarer Arbeitsschritt. Beeindruckende Dynamik Durch die Kombination der zwei A/D-Wandler wird eine Dynamik erzielt, die mit einem einzigen A/D- Wandler nicht möglich wäre.
Seite 8: Umschalten Zwischen Zwei A/D-Wandlern
Umschalten zwischen zwei A/D-Wandlern Der M4 überwacht die Daten der beiden A/D-Wandler permanent und schaltet auf den A/D-Wandler um, der die aktuell besten Aufnahme-Ergebnisse bietet. Minimales Rauschen Keine Übersteuerung Minimales Rauschen dank A/D-Wandler mit dank A/D-Wandler dank A/D-Wandler mit hoher Verstärkung mit niedriger Verstärkung hoher Verstärkung...
Seite 9: Bit Float Wav-Dateien Im Überblick
32 Bit Float WAV-Dateien im Überblick 32 Bit Float WAV-Dateien bieten im Vergleich zu herkömmlichen 16/24 Bit WAV-Dateien die unten aufgeführten Vorteile. Dadurch wird sichergestellt, dass die Klangqualität bei der Aufnahme auch später bei der Nachbearbeitung in einer DAW-Software erhalten bleibt. Vorteil bei der Auﬂösung 32 Bit Float WAV-Dateien bieten den Vorteil, dass ihre hohe Auﬂösung auch bei geringer Lautstärke erhalten bleibt.
Seite 10 ■ 32 Bit Float WAV Übersteuerte Aufnahme Keine Übersteuerung Lautstärke abgesenkt...
Seite 11: Beschreibung Der Bedienelemente
Beschreibung der Bedienelemente Vorder- und Rückseite ■ Vorderseite ■ Rückseite ❶ Internes XY-Mikrofon Dieses Stereomikrofon nutzt zwei über Kreuz angeordnete Kugel-Mikrofone. Dieses Mikrofon ermöglicht Aufnahmen mit einem natürlichen, dreidimensionalen Raumeindruck. ❷ Display Hier werden verschiedene Informationen eingeblendet. ❸ INPUT-/Bedientaste Home-Screen: Ändert das Aufnahmeformat des internen XY-Mikrofons und legt die Quelle für INPUT 1/2 fest.
Seite 12 Andere Screens: Führt die Funktion aus, die über das Symbol am unteren Rand des Screens dargestellt wird. (→ Überblick über die Bedientasten) ❻ Taste 1 Schaltet den im Home-Screen eingestellten Eingang um (INPUT 1 oder internes Mikrofon). ❼ Taste 2 Schaltet den im Home-Screen eingestellten Eingang um (INPUT 2 oder internes Mikrofon).
Seite 13: Überblick Über Die Bedientasten
■ Überblick über die Bedientasten Über die Bediensymbole, die am unteren Rand des Menü-Screens, im Wiedergabe-Screen u. a. eingeblendet werden, und die zugehörigen Bedientasten (direkt unterhalb der Symbole) können Sie die im Screen dargestellten Einträge auswählen und bestätigen. ■ Beispiel für den Menü-Screen ❶...
Seite 14: Linke Und Rechte Seite
VOLUME-Tasten Damit stellen Sie die Lautstärke der Kopfhörer/des integrierten Lautsprechers ein. ❹ Buchse REMOTE Hier kann eine spezielle Fernbedienung (ZOOM RC2, RC4, RCH-5 oder RCH-6) angeschlossen werden. Sie erlaubt die Bedienung des M4 aus der Ferne. ❺ Buchse LINE OUT Diese Stereominiklinkenbuchse kann zur Audioausgabe an andere Geräte genutzt werden.
Seite 15 ❼ Schalter POWER/HOLD Damit schalten Sie das Gerät ein/aus und sperren die Tasteneingabe. ❽ microSD-Karteneinschub Setzen Sie hier eine microSD-Speicherkarte ein. ❾ Buchse TIME CODE IN/OUT Über diesen Anschluss wird Timecode empfangen/ausgegeben. Spitze: Eingang des M4 (Ausgang externes Gerät) Ring: Ausgang des M4 (Eingang externes Gerät) Schirm: MASSE ❿...
Seite 16: Die Haupt-Screens Im Überblick
Die Haupt-Screens im Überblick In diesem Abschnitt werden die Screens im Display des M4 vorgestellt. Home-Screen Dieser Screen wird im Display dargestellt, wenn Sie den M4 eingeschaltet haben. Hier wird der Status des M4 inklusive des Aufnahme-Status und der Wellenformen der Eingangssignale dargestellt. ❶...
Seite 17 ❺ Lautstärke/Wellenformanzeige (internes XY-Mikrofon, INPUT 1/2) Hier wird die Lautstärke der am M4 anliegenden Signale dargestellt. Während der Aufnahme werden (→ Anpassen der Größe der Lautstärkedarstellung für eine einfachere Wellenformen rot dargestellt. Kontrolle ） Am linken Rand jedes Lautstärkedisplays werden die Eingänge dargestellt. •...
Seite 18 Wiedergabe-Screen Wenn Sie die Wiedergabe bei geöﬀnetem Home-Screen starten, wird zudem dieser Screen geöﬀnet. Dieser Screen zeigt den Wiedergabestatus des M4 inklusive der Wiedergabezeit und der Wellenform der Aufnahmedatei. ❶ Status-Symbol Die Symbole zeigen den Wiedergabe-Status. • Wiedergabe • Pause •...
Seite 19 • 2: INPUT 2 ❻ Bediensymbole Durch Drücken der Bedientasten unter den zugehörigen Bediensymbolen im Display kann die Wiedergabeposition übersprungen und der Screen umgeschaltet werden. Die Datei kann zudem gelöscht und exportiert sowie Informationen zur Datei überprüft werden. (→ Überblick über die Bedientasten) ❼...
Seite 20 FILE-LIST-Screen Drücken Sie im Wiedergabe-Screen , um diesen Screen zu öﬀnen. Die Dateien auf der microSD-Karte werden im Display in einer Liste dargestellt, sodass Sie den Inhalt der Karte überprüfen und Dateien unter anderem wiedergeben und löschen können. ❶ Status-Symbol Die Symbole zeigen den Wiedergabe-Status.
Seite 21 ❻ Wiedergabedauer/Dateilänge Wenn eine Datei wiedergegeben oder pausiert wird, wird hier die verstrichene Zeit ab Wiedergabebeginn dargestellt. Wenn die Wiedergabe gestoppt wurde, wird die Dateilänge dargestellt. HINWEIS: • Drücken Sie , um die Wiedergabe zu beenden und erneut den Home-Screen zu öﬀnen. •...
Seite 22: Menü-Screen
Menü-Screen Über den Menü-Screen können Sie verschiedene Einstellungen (u. a. für die Aufnahme, die Ausgabe und die Hardware-Einstellungen) vornehmen. ❶ Menütitel ❷ Menü-Einträge Diese enthalten die Einstellungsoptionen und Einstellungswerte. ❸ Bediensymbole Durch Drücken der Bedientasten unter den zugehörigen Bediensymbolen im Display können Menü- Einträge ausgewählt und ausgewählte Einträge bestätigt werden.
Seite 23 HINWEIS: Wenn ein anderer Screen als der Home-Screen geöﬀnet ist, können Sie drücken, um den Home- Screen zu öﬀnen. Mit dieser Funktion kehren Sie schnell und einfach aus anderen Einstellungs-Screens zum Home-Screen zurück. (Aus einigen Screens können Sie allerdings nicht direkt zum Home-Screen zurückkehren.)
Seite 24: Aufnahmeprozess
Aufnahmeprozess Die folgende Abbildung stellt den Aufnahmeprozess dar. (→ Einsetzen von • Setzen Sie eine microSD-Karte ein microSD-Karten) (→ Einsetzen der • Richten Sie die Stromversorgung ein Batterien, Vorbereitung vor → Anschluss eines Netzteils) (→ Anschluss von der Aufnahme • Schließen Sie Mikrofone o. ä. an den Eingängen an Eingangsgeräten) •...
Seite 25: Vorbereitungen Treﬀen
Vorbereitungen treﬀen Einsetzen von microSD-Karten Öﬀnen Sie bei abgeschaltetem Gerät die Abdeckung für den microSD-Karten-Einschub und führen Sie eine microSD-Karte vollständig in den Slot ein: Die Kontakte müssen dabei nach oben weisen. Um eine microSD-Karte zu entfernen, drücken Sie sie weiter in den Slot hinein und ziehen sie dann heraus.
Seite 26: Stromversorgung
Stromversorgung Der M4 kann wahlweise mit Batterien oder einer am USB-Port angeschlossenen Stromversorgung (Wechselstromnetzteil, USB-Bus-Power oder Akku) betrieben werden. Wenn eine Stromquelle am USB-Port angeschlossen ist, hat sie immer Priorität vor den Batterien. Einsetzen der Batterien Sie benötigen vier Typ-AA-Batterien, um den M4 mit Batterien zu betreiben. Nach dem Ausschalten lösen Sie die Sicherungsschraube für das Batteriefach und ziehen den Batterieträger aus dem M4.
Seite 27 Setzen Sie den Batterieträger im M4 ein und ziehen Sie die Sicherungsschraube für das Batteriefach fest. ANMERKUNG: • Verwenden Sie immer nur Batterien eines Typs (Alkaline, NiMH oder Lithium). • Stellen Sie den benutzten Batterietyp korrekt ein, damit die verbleibende Batteriekapazität exakt (→ Batterietyp dargestellt werden kann.
Seite 28: Anschluss Eines Netzteils
Anschluss eines Netzteils Schließen Sie das Kabel des zugehörigen Netzteils (AD-17) am USB-Port (Typ-C) an und verbinden Sie das Netzteil mit einer Steckdose. USB (Typ C) Verwendung anderer Stromquellen Verbinden Sie den USB-Port (Typ-C) mit einem Computer, um den M4 über den USB-Bus mit Strom zu versorgen.
Seite 29: Anschluss Von Eingangsgeräten
Anschluss von Eingangsgeräten Verwendung des internen X/Y-Mikrofons Der M4 bietet zwei Mikrofoneinheiten in einer nach innen gerichteten XY-Stereoanordnung. Durch die einander zugewandte Ausrichtung der linken und rechten Membran nach innen kann ein breiter Aufnahmebereich abgedeckt und gleichzeitig das Signal in der Mitte abgenommen werden. Darüber hinaus sind die Positionen zur Audioabnahme nahezu identisch, sodass keine Phasenabweichungen zwischen den linken und rechten Kanälen auftreten.
Seite 30: Anschluss Von Line-Quellen
■ Anschluss von Line-Quellen Schließen Sie Mixer und andere Line-Geräte mit TRS-Steckern an INPUT 1 und 2 an. (→ Einstellung der Quellen für • Bei Anschluss von Line-Quellen stellen Sie die Eingangsquelle auf „LINE“. INPUT 1/2 und der Phantomspeisung) (→ Einstellung der Quellen für INPUT 1/2 und der •...
Seite 31 Anschließen eines Lavalier-Mikrofons an der Buchse MIC/LINE IN Der M4 verfügt über eine MIC/LINE-IN-Buchse zum Anschluss eines externen Mikrofons oder einer Line- Quelle. Mikrofone, die Plug-in-Power unterstützen, können mit Strom versorgt werden, wenn Sie die Option Plugin (→ Verwendung der Power aktivieren. Plugin-Power) ANMERKUNG: Wenn Sie die Buchse MIC/LINE IN verwenden, kann das interne XY-Mikrofon nicht verwendet werden.
Seite 32: Anschlussbeispiele
Anschlussbeispiele Abhängig von der Situation sind die folgenden Aufnahmeszenarien möglich. ■ Aufnahme von Stimme und Gitarre Verwenden Sie das interne XY-Mikrofon, um den Klang eines Instruments aufzunehmen, und zudem ein externes Mikrofon zur Aufnahme von Gesang.
Seite 33: Konzertaufnahme
■ Konzertaufnahme Nutzen Sie das interne XY-Mikrofon, um den Klang der Darbietung und das Publikum aufzunehmen, und zeichnen Sie zudem eine Stereomischung eines Mixers auf.
Seite 34: Ein-/Ausschalten Des Geräts
Ein-/Ausschalten des Geräts Einschalten Bringen Sie in die Position Der M4 wird eingeschaltet und im Display wird der Home-Screen (→ Home-Screen) eingeblendet. Wenn Sie das Gerät zum ersten Mal direkt nach dem Kauf einschalten oder wenn der M4 auf seine Werkseinstellungen zurückgesetzt wurde, werden die Screens zur Auswahl der Anzeigesprache sowie zur Eingabe des Datums und der Uhrzeit eingeblendet, in denen Sie die gewünschten (→ Einstellen der Anzeigesprache (erstmalige Einstellungen vornehmen.
Seite 35 ANMERKUNG: Wenn das Gerät ausgeschaltet ist, erscheint die Meldung „Bitte warten. Daten werden gespeichert...“ eingeblendet und die aktuellen Einstellungen werden im M4 gespeichert. Ziehen Sie währenddessen nicht das Netzteil ab und nehmen Sie nicht die Batterien heraus.
Seite 36: Einstellen Der Anzeigesprache (Erstmalige Inbetriebnahme)
Einstellen der Anzeigesprache (erstmalige Inbetriebnahme) Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, legen Sie im Screen für die Spracheinstellung die im Display-Sprache fest. Wählen Sie mit die gewünschte Display-Sprache und drücken Sie zur Bestätigung Dadurch bestätigen Sie die im Display dargestellte Sprache und öﬀnen einen weiteren Screen, in (→ Einstellen des Datumsformats (erstmalige dem Sie anschließend das Datumsformat einstellen.
Seite 37: Einstellen Des Datumsformats (Erstmalige Inbetriebnahme)
Einstellen des Datumsformats (erstmalige Inbetriebnahme) Nachdem Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird nach der Einstellung der Display- Sprache der Screen für die Einstellung des Datumsformats eingeblendet. Hier geben Sie das Datumsformat an, das dann in den Aufnahmedateien vermerkt wird. Wählen Sie das gewünschte Datumsformat mit aus und drücken Sie zur Bestätigung...
Seite 38: Einstellen Des Datums Und Der Zeit (Erstmalige Inbetriebnahme)
Einstellen des Datums und der Zeit (erstmalige Inbetriebnahme) Nachdem Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird nach der Auswahl des Datumsformats der Screen für die Einstellung des Datums und der Uhrzeit eingeblendet. Das Datum und die Uhrzeit werden in die Aufnahmedateien geschrieben. Wählen Sie mit den gewünschten Eintrag und drücken Sie zur Bestätigung Ändern Sie den Wert mit...
Seite 39 ANMERKUNG: Wenn das Gerät länger nicht mit Strom versorgt wurde, werden die Datums- und Zeiteinstellungen im Mikrofon zurückgesetzt. Wenn der Screen zur Einstellung des Datums und der Uhrzeit beim Einschalten angezeigt wird, geben Sie diese Informationen neu ein. HINWEIS: (→ Einstellen des Datums und Das Datum und die Uhrzeit können Sie auch später im Menü-Screen ändern.
Seite 40: Einstellen Des Benutzten Batterietyps (Erstmalige Inbetriebnahme)
Einstellen des benutzten Batterietyps (erstmalige Inbetriebnahme) Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird nach der Einstellung des Datums und der Uhrzeit der Screen zur Einstellung des benutzten Batterietyps eingeblendet. Stellen Sie den im M4 benutzten Batterietyp korrekt ein, damit die verbleibende Batteriekapazität im Display exakt dargestellt wird.
Seite 41: Schutz Vor Fehlbedienung (Hold-Funktion)
Schutz vor Fehlbedienung (Hold-Funktion) Um eine Fehlbedienung zu verhindern, können Sie die Tasten des M4 mit Hilfe der Hold-Funktion sperren. Schieben Sie auf HOLD. Damit aktivieren Sie die Hold-Funktion und deaktivieren alle Tastenfunktionen. Um die Hold-Funktion zu deaktivieren, schieben Sie zurück in die Mittelposition.
Seite 42: Anpassen Der Eingangseinstellungen
Anpassen der Eingangseinstellungen Auswahl der Eingänge zur Anpassung der Einstellungen Die Einstellungen können für jeden Eingang separat vorgenommen werden. Wählen Sie im Home-Screen den Eingang aus, den Sie einstellen möchten: das interne XY-Mikrofon, INPUT 1 oder INPUT 2. Auswahl des internen X/Y-Mikrofons Drücken Sie oder , um das interne XY-Mikrofon auszuwählen.
Seite 43 Auswahl von INPUT 2 Drücken Sie , um INPUT 2 auszuwählen. Wenn Sie drücken, schalten Sie zwischen dem internen XY-Mikrofon und INPUT 2 um. Die folgenden Parameter können für jeden Eingang angepasst werden. Eintrag Erklärung (→ Änderung des On/Oﬀ Damit schalten Sie den Eingang an/aus. Aufnahmedateiformats für das interne XY-Mikrofon, Einstellung der...
Seite 44: Änderung Des Aufnahmedateiformats Für Das Interne Xy-Mikrofon
Änderung des Aufnahmedateiformats für das interne XY-Mikrofon Das zu Aufnahme mit dem internen XY-Mikrofon benutzte Audioformat kann ausgewählt werden. Wenn „STEREO“ angewählt wird, werden die linken und rechten Kanäle zusammen als Stereosignal aufgenommen. Wenn „MONO“ angewählt wird, werden die linken und rechten Kanäle zusammengemischt und als Monosignal aufgenommen.
Seite 45: Einstellung Der Quellen Für Input 1/2 Und Der Phantomspeisung
Einstellung der Quellen für INPUT 1/2 und der Phantomspeisung Die Eingänge INPUT 1/2 können ausgewählt und benutzt werden. Aktivierte Eingänge werden aufnahmebereit geschaltet und ihre Signale werden über die Buchse PHONE OUT und LINE OUT ausgegeben. Wenn INPUT 1 und 2 aktiviert sind, können Sie die Einstellungen für die Eingangsquelle und Phantomspeisung gemäß...
Seite 46 Wenn ein Eingang auf „OFF“ eingestellt ist, wird seine Lautstärke nicht mehr im Home-Screen dargestellt. Beispiel: Input 2 ist auf „OFF“ eingestellt ANMERKUNG: • Wenn Geräte angeschlossen werden, die keine Phantomspeisung unterstützen, verwenden Sie nicht die Einstellungen „MIC “ oder „LINE “.
Seite 47: Minimierung Von Nebengeräuschen (Hochpassﬁlter)
Minimierung von Nebengeräuschen (Hochpassﬁlter) Der Bassbereich kann abgesenkt werden, um beispielsweise Windgeräusche oder Plosivlaute einer Stimme zu reduzieren. (→ Auswahl der Eingänge Wählen Sie den Eingang, den Sie einstellen möchten, im Home-Screen aus. zur Anpassung der Einstellungen) Drücken Sie wiederholt, um die Einsatzfrequenz festzulegen. Die gewählte Frequenz wird im Home-Screen eingeblendet.
Seite 48: Ändern Der Phantomspeisespannung
Ändern der Phantomspeisespannung Die Spannung der Phantomspeisung kann auf +24 V oder+48 V eingestellt werden. Die gewählte Spannung wird sowohl an INPUT 1 wie an INPUT 2 angelegt. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“...
Seite 49 Wählen Sie mit den Spannungswert aus und drücken Sie zur Bestätigung HINWEIS: • Wenn Sie Mikrofone verwenden, die Sie mit +24 V Phantomspeisung betreiben können, verlängern Sie die Betriebszeit der Batterien, indem Sie die Phantomspeisung auf +24 V einstellen.
Seite 50: Verwendung Der Plugin-Power
Verwendung der Plugin-Power Konﬁgurieren Sie die folgende Einstellung, wenn Sie ein Mikrofon an der Buchse MIC/LINE IN angeschlossen haben, die Plugin Power unterstützt. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Stromversorg.“...
Seite 51 Wählen Sie mit den Eintrag „An“ und drücken Sie zur Bestätigung...
Seite 52: Anpassen Der Ausgangseinstellungen
Anpassen der Ausgangseinstellungen Aussteuern des Line-Ausgangspegels Der an andere Geräte ausgegebene Line-Ausgangspegel kann angepasst werden. Minimieren Sie die Eingangsverstärkung im anderen Gerät. Verbinden Sie die zugehörige Eingangsbuchse für ein externes Mikrofon mit der Buchse LINE OUT am ANMERKUNG: Wenn keine Ausgabe an ein anderes Gerät erforderlich ist, kann die Betriebszeit der Batterie verlängert werden, indem Sie das Anschlusskabel von der Buchse LINE OUT abziehen.
Seite 53 HINWEIS: • Diese Option kann auf Mute oder auf einen Wert zwischen -48 und +24 dB eingestellt werden. • Sofern „Mute“ ausgewählt ist, wird das Ausgangssignal an der Buchse LINE OUT stummgeschaltet.
Seite 54: Aufnahme
Aufnahme Anpassen der Größe der Lautstärkedarstellung für eine einfachere Kontrolle Der M4 nimmt im 32-Bit-Float-Format auf, was eine Anpassung der Aussteuerung überﬂüssig macht. Abhängig vom Eingangssignal wird die Lautstärke im Display eventuell jedoch zu klein oder groß dargestellt, so dass sie sich schwer überprüfen lassen. Durch eine Änderung der Verstärkung der Lautstärke im Display kann die Größe angepasst werden, was die Kontrolle jedes Eingangs vereinfacht.
Seite 55 ANMERKUNG: • Die Darstellungsgröße der Lautstärke kann in 31 Stufen angepasst werden. • Achten Sie beim Abhören von Signalen über einen Kopfhörer u. ä. insbesondere auf die Lautstärke. • Eine Anpassung der Verstärkung während der Aufnahme nimmt keinen Einﬂuss auf den Aufnahmepegel bei dieser Aufnahme.
Seite 56: Abhören Der Eingangs- Und Wiedergabesignale
Abhören der Eingangs- und Wiedergabesignale Eingangs- und Wiedergabesignale können über Kopfhörer abgehört und die Abhörlautstärke eingestellt werden. Schließen Sie einen Kopfhörer o. ä. an der Buchse PHONE OUT an. Stellen Sie die Lautstärke für den Kopfhörer oder andere angeschlossene Geräte mit ein.
Seite 57: Anpassen Der Aufnahme-Einstellungen
Anpassen der Aufnahme-Einstellungen Auswahl der Samplingrate Die Samplingrate für die Aufnahme von Dateien kann eingestellt werden. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „Aufn.-Einstellungen“ und drücken Sie Wählen Sie mit den Eintrag „Samplingrate“...
Seite 58 Mitschneiden von Audiomaterial vor Beginn der Aufnahme (Pre- Aufnahme) Das Eingangssignal wird stets für eine bestimmte Zeitdauer zwischengespeichert. Sie können deshalb bis zu sechs Sekunden Audio mitschneiden, bevor Sie die tatsächliche Aufnahme mit starten (Pre- Aufnahme). Das ist praktisch, wenn Sie zu spät ausgelöst haben.
Seite 59: Aktivierung Des Starttons Für Die Aufnahme
Wählen Sie mit den Eintrag „An“ und drücken Sie zur Bestätigung In der Einstellung „An“ hängt die Pre-Aufnahmezeit von der Einstellung für die Samplingrate ab (→ Auswahl der Samplingrate). Samplingrate Pre-Aufnahmedauer 44,1 kHz 6 Sekunden 48 kHz 6 Sekunden 47,952 kHz 6 Sekunden 48,048 kHz 6 Sekunden 96 kHz 3 Sekunden...
Seite 60 Wählen Sie mit den Eintrag „Aufn.-Startton“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „An“ und drücken Sie zur Bestätigung Verbinden Sie die Eingangsbuchse der Kamera über ein Stereominiklinkenkabel mit der Buchse LINE OUT am M4. ANMERKUNG: Achten Sie beim Abhören von Signalen über einen Kopfhörer u. ä. insbesondere auf die Lautstärke.
Seite 61: Aufnahme
Aufnahme Drücken Sie , während der Home-Screen dargestellt wird. Die REC-Anzeige leuchtet rot, die Aufnahme beginnt und der Name der aufgenommenen Datei wird im Display dargestellt. Die verstrichene Aufnahmezeit wird während der Aufnahme dargestellt. Drücken Sie , um zu stoppen. Wenn Sie in Richtung HOLD schieben, wird eine Fehlbedienung während der Aufnahme (→ Schutz vor Fehlbedienung...
Seite 62: Hinzufügen Von Markern Während Der Aufnahme
Hinzufügen von Markern während der Aufnahme Sie können einer Datei während der Aufnahme Marker hinzufügen. Hinzugefügte Marker werden im Wiedergabe-Screen dargestellt: Über können Sie die Wiedergabeposition zwischen diesen verschieben. Drücken Sie während der Aufnahme Dadurch wird ein Marker an der aktuell verstrichenen Aufnahmezeit hinzugefügt. ANMERKUNG: •...
Seite 63: Wiedergabe Von Aufnahmen
Wiedergabe von Aufnahmen Wiedergabe von Aufnahmen Drücken Sie , während der Home-Screen dargestellt wird. Dadurch wird der Wiedergabe-Screen im Display geöﬀnet und die Wiedergabe beginnt. Im Abschnitt „Bedienung im Wiedergabe-Screen“ sind die möglichen Bedienschritte im Wiedergabe- Screen detailliert beschrieben. ANMERKUNG: •...
Seite 64 Drücken Sie Damit halten Sie die Wiedergabe an und öﬀnen wieder den Home-Screen.
Seite 65: Bedienung Im Wiedergabe-Screen
Bedienung im Wiedergabe-Screen ❶ Damit öﬀnen Sie den FILE-LIST-Screen. ❷ Damit verschieben Sie die Wiedergabeposition um 3 Sekunden nach hinten. ❸ Damit verschieben Sie die Wiedergabeposition um 10 Sekunden nach vorne. ❹ Damit öﬀnen Sie die Datei-Optionen. Die einzelnen Bedienschritte werden in den folgenden Abschnitten beschrieben: Optimieren der Lautstärke (Normalisieren),...
Seite 66 ❾ Damit fügen Sie einen Marker an der aktuellen Wiedergabeposition hinzu. Wenn sich an der aktuellen (→ Hinzufügen/Löschen von Wiedergabeposition bereits ein Marker beﬁndet, wird dieser gelöscht. Markern während der Wiedergabe)
Seite 67: Hinzufügen/Löschen Von Markern Während Der Wiedergabe
Hinzufügen/Löschen von Markern während der Wiedergabe Sie können einer Datei während der Wiedergabe Marker hinzufügen. Hinzugefügte Marker werden im Wiedergabe-Screen dargestellt: Über können Sie die Wiedergabeposition zwischen diesen verschieben. Hinzufügen von Markern Wenn der Wiedergabe-Screen geöﬀnet ist, drücken Sie , um an der gewünschten Wiedergabeposition einen Marker hinzuzufügen.
Seite 68: Automatische Anpassung Der Wiedergabelautstärke
Automatische Anpassung der Wiedergabelautstärke Wenn Sie die Option „Optimierter Wiedergabepegel“ auf „An“ einstellen, wird die Wiedergabelautstärke unabhängig von der Lautheit des Aufnahmepegels gleichmäßig ausgesteuert. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“...
Seite 69 Wenn „Optimierter Wiedergabepegel“ auf „An“ eingestellt ist, wird rechts oben im Wiedergabe-Screen eingeblendet.
Seite 70: Dateiverwaltung
Dateiverwaltung Die mit dem M4 erzeugten Dateien werden auf der microSD-Karte gespeichert. Sie können die Aufnahmedateien auf der microSD-Karte auswählen. Anschließend können Sie sie normalisieren, ihre Wortbreite konvertieren oder sie auch löschen. Ordner- und Dateistruktur im M4 Ordner- und Dateistruktur Bei der Aufnahme mit dem M4 werden die Dateien auf der microSD-Karte wie folgt erstellt.
Seite 71 Einzelheiten zu den Namen der Aufnahmedateien ﬁnden Sie im Abschnitt „Benennung der Aufnahmedatei“. • Wenn das Aufnahmeformat des internen XY-Mikrofons auf „STEREO“ eingestellt ist, werden (→ Änderung des Aufnahmedateiformats für das interne Stereodateien erzeugt. XY-Mikrofon) • Wenn Sie INPUT 1/2 verwenden und das Aufnahmeformat des internen XY-Mikrofons auf „MONO“ (→ Änderung des Aufnahmedateiformats für das eingestellt ist, werden Monodateien erzeugt.
Seite 72: Benennung Der Aufnahmedatei
Benennung der Aufnahmedatei Dateinamen werden im folgenden Format vergeben. Beispiel für einen Erklärung Dateinamen ❶ Datum Hier wird das eingestellte Datum verwendet ❷ Take-Nummer Diese Nummer wird bei jeder neuen Aufnahme um den Zähler 1 nach oben gesetzt. Wenn die Dateigröße zudem bei einer längeren Aufnahme die Grenze von 2 GB überschreitet, wird eine neue Datei angelegt und ihr Zähler ebenfalls um den Wert 1 angehoben.
Seite 73: Überprüfen Von Dateien (File-List-Screen)
Überprüfen von Dateien (FILE-LIST-Screen) FILE-LIST-Screen können Sie die Dateien auf der microSD-Karte überprüfen. Sie können die Dateien in diesem Screen auch wiedergeben und löschen. Drücken Sie im Wiedergabe-Screen. Dadurch wird der FILE-LIST-Screen geöﬀnet, der eine Liste der Dateien auf der microSD-Karte anzeigt. Im Abschnitt „Bedienung im FILE-LIST-Screen“...
Seite 74: Bedienung Im File-List-Screen
Bedienung im FILE-LIST-Screen ❶ Damit öﬀnen Sie den Wiedergabe-Screen. ❷ Damit wählen Sie die vorherige/nächste Datei aus. ❸ (→ Löschen von Dateien im Damit löschen Sie die gewählte Datei. FILE-LIST-Screen) ❹ Damit halten Sie die Wiedergabe an und öﬀnen wieder den Home-Screen. ❺...
Seite 75: Löschen Von Dateien
Löschen von Dateien Die im FILE-LIST-Screen angewählte Datei und die aktuelle Wiedergabedatei im Wiedergabe-Screen können gelöscht werden. Löschen von Dateien im FILE-LIST-Screen Wählen Sie im FILE-LIST-Screen die Datei, die Sie löschen möchten, und drücken Sie Wählen Sie mit den Eintrag „Löschen“ und drücken Sie zur Bestätigung Wählen Sie „Abbrechen“, um das Löschen abzubrechen.
Seite 76: Löschen Der Wiedergabedatei Im Wiedergabe-Screen
Löschen der Wiedergabedatei im Wiedergabe-Screen Drücken Sie im Wiedergabe-Screen. Damit öﬀnen Sie die Datei-Optionen. Wählen Sie mit den Eintrag „Löschen“ und drücken Sie Wählen Sie mit den Eintrag „Löschen“ und drücken Sie zur Bestätigung Wählen Sie „Abbrechen“, um das Löschen abzubrechen. HINWEIS: (→ Löschen von Dateien können auch durch Drücken von...
Seite 77: Optimieren Der Lautstärke (Normalisieren)
Optimieren der Lautstärke (Normalisieren) Die Lautstärke kann durch eine Normalisierung der Aufnahmedateien optimiert werden. Drücken Sie im Wiedergabe-Screen. Damit öﬀnen Sie die Datei-Optionen. Wählen Sie mit den Eintrag „Normalisieren“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Ausführen“ und drücken Sie zur Bestätigung Wählen Sie auf „Abbrechen“, um zum ursprünglichen Screen zurückzukehren.
Seite 78 HINWEIS: Bei der Normalisierung handelt es sich um eine Funktion, die den höchsten Pegel in den Audiodaten misst und anschließend die gesamte Datei maximal aussteuert, ohne dass Verzerrungen auftreten.
Seite 79: Ändern Der Wortbreite Und Exportieren Von Dateien (Export)
Ändern der Wortbreite und Exportieren von Dateien (Export) Der M4 kann nur im Format 32-Bit Float aufnehmen, allerdings kann er die aufgenommenen Dateien in andere Formate konvertieren und dann exportieren. Das ist besonders praktisch, wenn Sie die mit dem M4 aufgenommenen Dateien in eine Anwendung auf dem Computer, Smartphone oder Tablet laden möchten, die das 32-Bit-Float-Format nicht unterstützt o. ä.
Seite 80 Wählen Sie mit , ob eine Normalisierung durchgeführt werden soll, und drücken Sie zur Bestätigung Wählen Sie „An“, um die Normalisierung durchzuführen. Wählen Sie mit den Eintrag „Ausführen“ und drücken Sie zur Bestätigung Die konvertierte Datei wird im Export-Ordner abgelegt. Wählen Sie auf „Abbrechen“, um zum ursprünglichen Screen zurückzukehren.
Seite 81: Überprüfen Der Datei-Informationen
Überprüfen der Datei-Informationen Sie können verschiedene Informationen zur aktuellen Wiedergabe-Datei überprüfen. Drücken Sie im Wiedergabe-Screen. Damit öﬀnen Sie die Datei-Optionen. Wählen Sie mit den Eintrag „Information“ und drücken Sie zur Bestätigung Wählen Sie mit die gewünschten Informationen aus. Datum und Uhrzeit Dateiformat Dateilänge der Datei-Erstellung...
Seite 82: Einsatz Als Usb-Mikrofon
Einsatz als USB-Mikrofon Signale, die am M4 anliegen, können auf Computer, Smartphones oder Tablets übertragen werden. Umgekehrt können Signale vom Computer, Smartphone oder Tablet über den M4 ausgegeben werden. Darüber hinaus kann der M4 auch im Betrieb als USB-Mikrofon zur Audioaufnahme genutzt werden. Installation von Treibern Windows-Computer Laden Sie den M4-Treiber von...
Seite 83: Anschluss Von Computern, Smartphones Und Tablets
Anschluss von Computern, Smartphones und Tablets Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „USB“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „USB MIC w/REC“ und drücken Sie zur Bestätigung Wählen Sie mit das gewünschte Gerät und drücken Sie zur Bestätigung Im Betrieb als USB-Mikrofon wird „USB MIC“...
Seite 84 „Ton“- oder „Eingabe/Ausgabe“-Gerät aus. ANMERKUNG: • Auch wenn die Option „ZOOM M4“ in den „Sound“-Einstellungen des Computers nicht angeboten wird, kann der M4 als 32-Bit-Float-USB-Mikrofon verwendet werden, wenn es in einer Anwendung, die das 32- Bit-Float-Format unterstützt, als „Ton“- oder „Eingabe/Ausgabe“-Gerät ausgewählt wird.
Seite 85: Stummschaltung Des Usb-Mikrofons
Stummschaltung des USB-Mikrofons Im Betrieb als USB-Mikrofon kann die Mikrofonabnahme vorübergehend stummgeschaltet werden, sodass kein Signal an den Computer oder das Smartphone bzw. Tablet übertragen wird. Drücken Sie , wenn der Home-Screen geöﬀnet ist (und das Gerät als USB-Mikrofon angeschlossen ist).
Seite 86: Trennen Der Verbindung Zu Einem Computer, Smartphone Oder Tablet
Trennen der Verbindung zu einem Computer, Smartphone oder Tablet Drücken Sie , wenn der Home-Screen geöﬀnet ist (und die Verbindung als USB-Mikrofon eingerichtet ist). Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „USB MIC abschalten“ und drücken Sie zur Bestätigung Ziehen Sie das USB-Kabel ab, das den M4 mit dem Computer, Smartphone oder Tablet verbindet.
Seite 87: Einrichten Der Usb-Mikrofoneinstellungen
Einrichten der USB-Mikrofoneinstellungen Im Betrieb des M4 als USB-Mikrofon können Sie den Mithörklang und das Signal einstellen, das an den Computer, das Smartphone oder das Tablet übertragen wird. Änderung der Stereo-/Mono-Einstellungen für das interne XY- Mikrofon Das mit dem internen XY-Mikrofon des M4 aufgezeichnete Audiosignal kann mono zusammengemischt und an einen Computer oder ein Smartphone bzw.
Seite 88 Minimierung von Nebengeräuschen (Hochpassﬁlter) Im Betrieb des M4 als USB-Mikrofon können tiefe Frequenzen des integrierten XY-Mikrofons abgesenkt werden, um beispielsweise Windgeräusche und Plosivlaute zu minimieren. (→ Auswahl Wählen Sie im Home-Screen (im Betrieb als USB-Mikrofon) das interne XY-Mikrofon aus. der Eingänge zur Anpassung der Einstellungen) Drücken Sie wiederholt, um die Einsatzfrequenz festzulegen.
Seite 89: Einstellen Der Wortbreite
Töne ausgegeben werden, die z. B. das Gehör schädigen. • Für den Einsatz des 32-Bit-Float-Formats unter Windows wird ein Treiber benötigt. Der Treiber steht auf der ZOOM-Webseite (zoomcorp.com) zum Download zur Verfügung. Drücken Sie , wenn der Home-Screen geöﬀnet ist (und die Verbindung als USB-Mikrofon eingerichtet ist).
Seite 90 Wählen Sie mit die gewünschte Wortbreite und drücken Sie zur Bestätigung...
Seite 91: Aktivieren Des Direct-Monitorings
Aktivieren des Direct-Monitorings Mit dieser Funktion werden die am M4 anliegenden Audiosignale direkt ausgegeben, bevor sie auf den Computer oder das Smartphone bzw. Tablet gespeist werden. Dadurch können Sie latenzfrei abhören (Direct-Monitoring-Funktion). Drücken Sie , wenn der Home-Screen geöﬀnet ist (und die Verbindung als USB-Mikrofon eingerichtet ist).
Seite 92: Übertragung Von Dateien Auf Computer Und Andere Geräte
Übertragung von Dateien auf Computer und andere Geräte Nach Anschluss des M4 an einen Computer oder ein Smartphone bzw. Tablet können Sie die Dateien auf der microSD-Karte überprüfen und verschieben. Anschluss von Computern, Smartphones und Tablets Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet.
Seite 93 Einstellung Erklärung PC/Mac Für den Anschluss an einem Computer. Mobile Device Für den Anschluss an einem Smartphone oder Tablet. Verwenden Sie in diesem Fall bitte Batterien als Stromquelle für den Der File-Transfer-Screen wird eingeblendet. Verbinden Sie den M4 über ein USB-Kabel (Typ-C) mit einem Computer, Smartphone oder Tablet. USB (Typ C) ❶...
Seite 94: Trennen Der Verbindung Zu Einem Computer, Smartphone Oder Tablet
Trennen der Verbindung zu einem Computer, Smartphone oder Tablet Beenden Sie die Verbindung zwischen dem M2 und dem Computer, Smartphone oder Tablet. • Windows: Wählen Sie M4 über „Hardware sicher entfernen und Medium auswerfen“ aus. • macOS: Ziehen Sie das M4-Symbol in den Mülleimer. •...
Seite 95: Anpassen Verschiedener Einstellungen
Anpassen verschiedener Einstellungen Einstellen der Anzeigesprache Die im Screen des M4 benutzte Sprache kann umgeschaltet werden. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Sprache“...
Seite 96: Einstellen Des Datums Und Der Zeit
Einstellen des Datums und der Zeit Im Folgenden ist beschrieben, wie Sie das Datum und die Uhrzeit einstellen, die den Aufnahmedateien hinzugefügt werden. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Datum/Zeit“...
Seite 97 Wählen Sie mit den gewünschten Eintrag und drücken Sie zur Bestätigung Ändern Sie den Wert mit und drücken Sie zur Bestätigung Wiederholen Sie die Schritte 5 – 6, um das Datum und die Uhrzeit einzugeben. Nachdem Sie alle Einstellungen vorgenommen haben, wählen Sie mit Eintrag und drücken zur Bestätigung ANMERKUNG:...
Seite 98: Einstellen Des Datumsformats
Einstellen des Datumsformats Sie können das für die Aufnahmedateien benutzte Datumsformat ändern. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Datum/Zeit“ und drücken Sie zur Bestätigung Wählen Sie das gewünschte Datumsformat mit aus und drücken Sie zur Bestätigung...
Seite 99 Wählen Sie das gewünschte Datumsformat mit aus und drücken Sie zur Bestätigung Das aktuell eingestellte Datum wird im Folgenden als konkretes Beispiel für das gewählte Datumsformat um unteren Rand des Screens dargestellt. Einstellung Erklärung JJMMTT Das Datum wird in der Reihenfolge Jahr, Monat und Tag dargestellt. MMTTJJ Das Datum wird in der Reihenfolge Monat, Tag und Jahr dargestellt.
Seite 100: Einstellen Der Display-Energiesparfunktion
Einstellen der Display-Energiesparfunktion Um Energie zu sparen, kann die Hintergrundbeleuchtung des Displays so eingestellt werden, dass sie nach der eingestellten Dauer ohne Bedienung gedimmt wird. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“...
Seite 101 Wählen Sie mit die gewünschte Einstellung und drücken Sie Einstellung Erklärung Die Hintergrundbeleuchtung des Displays ist immer hell. Die Hintergrundbeleuchtung des Displays ist immer dunkel. 30 Sekunden Die Hintergrundbeleuchtung wird nach 30 Sekunden ohne Bedienung abgedunkelt.
Seite 102: Einstellen Der Display-Helligkeit
Einstellen der Display-Helligkeit Sie können die Helligkeit einstellen, wenn Ihnen das Display zu hell oder dunkel erscheint und es dadurch schwer abzulesen ist. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Anzeige“...
Seite 103 Wählen Sie mit die gewünschten Displayhelligkeit und drücken Sie zur Bestätigung HINWEIS: Diese Option kann auf einen Wert zwischen 5 und 100 eingestellt werden.
Seite 104: Batterietyp Einstellen
Batterietyp einstellen Stellen Sie den im M4 benutzten Batterietyp korrekt ein, damit die verbleibende Batteriekapazität exakt dargestellt werden kann. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Stromversorg.“...
Seite 105 Wählen Sie mit den Batterietyp und drücken Sie zur Bestätigung Einstellung Erklärung Alkaline Alkaline-Batterien Ni-MH Nickel-Metall-Hydrid-Akkus Lithium Lithium-Batterien HINWEIS: Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird die Einstellung für den Batterietyp im Anschluss an die Einstellung des Datums und der Uhrzeit eingeblendet.
Seite 106: Einstellen Der Automatischen Abschaltung
Einstellen der automatischen Abschaltung Der M4 kann so eingestellt werden, dass es sich nach einer bestimmten Dauer ohne Bedienung automatisch abschaltet. Wenn das Gerät dauerhaft eingeschaltet bleiben soll, stellen Sie die Funktion „Auto-Abschalt.“ auf „Aus“. Drücken Sie Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“...
Seite 107 Stellen Sie mit die Dauer ein, nach der das Gerät ausgeschaltet wird, und drücken Sie zur Bestätigung Einstellung Erklärung Das Gerät wird nicht automatisch ausgeschaltet. 10 Min. Bei Nichtbenutzung wird das Gerät nach 10 Minuten automatisch ausgeschaltet. 60 min Bei Nichtbenutzung wird das Gerät nach 60 Minuten automatisch ausgeschaltet.
Seite 108: Verwalten Von Microsd-Karten
Verwalten von microSD-Karten Formatieren von microSD-Karten Sie können die Performance einer microSD-Karte optimieren, indem Sie sie im M4 formatieren. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „SD-Karte“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Format SD“...
Seite 109 Wählen Sie mit den Eintrag „Ausführen“ und drücken Sie zur Bestätigung Nun wird die microSD-Karte formatiert. ANMERKUNG: • Sie können den Screen zur Formatierung der microSD-Karte auch durch Drücken von während des Einschaltens öﬀnen. • Zur Maximierung der Leistung sollten Sie neue oder in anderen Geräten verwendete microSD-Karten grundsätzlich formatieren.
Seite 110: Testen Von Microsd-Karten
Testen von microSD-Karten Damit testen Sie, ob die Schreibgeschwindigkeit der microSD-Karte die mit dem M4 aufgenommenen Daten ohne Probleme verarbeiten kann. Ein Quick-Test kann schnell durchgeführt werden, während für den vollständigen Test die gesamte microSD-Karte überprüft wird. Durchführen eines Schnelltests Drücken Sie , während der Home-Screen dargestellt wird.
Seite 111 Zum Abschluss wird das Testergebnis eingeblendet. ANMERKUNG: Auch wenn als Ergebnis eines Performance-Tests „OK“ ausgegeben wird, ist das keine Garantie dafür, dass keine Schreibfehler auftreten. Diese Information ist vielmehr als Richtwert gedacht. HINWEIS: Ein aktiver Test kann durch Drücken von abgebrochen werden.
Seite 112: Durchführen Eines Vollständigen Tests
Durchführen eines vollständigen Tests Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „SD-Karte“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Ausf. Test“ und drücken Sie zur Bestätigung Nun wird die Dauer für den vollständigen Test angezeigt.
Seite 113 ANMERKUNG: Auch wenn als Ergebnis eines Performance-Tests „OK“ ausgegeben wird, ist das keine Garantie dafür, dass keine Schreibfehler auftreten. Diese Information ist vielmehr als Richtwert gedacht. HINWEIS: Sie können den Test pausieren, indem Sie drücken, und mit wieder fortsetzen. Ein aktiver Test kann durch Drücken von abgebrochen werden.
Seite 114: Einsatz Von Timecode
Einsatz von Timecode Timecode-Überblick Der M4 kann SMPTE-Timecode empfangen und ausgeben. Timecode ist eine Zeitinformation, die bei der Aufnahme von Video und Audio als Daten aufgezeichnet wird. Er wird beispielsweise für die Video-Editierung, zur Steuerung anderer Geräte sowie zur Synchronisation von Audio und Video benutzt. ...
Seite 115: Synchronisation Auf Eine Videokamera
Anschlussbeispiele Abhängig von der Anwendung sind folgende Setups möglich. ■ Synchronisation auf eine Videokamera Der M4 nimmt über das interne XY-Mikrofon auf und überträgt Timecode. Der M4 nimmt den Timecode, den er selbst generiert, mit den Audiodaten auf. Der Timecode, den die Videokamera empfängt, wird zusammen mit den Videodaten aufgezeichnet.
Seite 116: Anpassen Der Timecode-Einstellungen
Anpassen der Timecode-Einstellungen Einstellung des Timecode-Modus Mit dieser Einstellung aktivieren/deaktivieren Sie die Timecode-Funktion des M4. Wenn die Timecode-Funktion im M4 aktiviert ist, kann der Timecode entweder frei laufen oder auf eine externe Timecode-Quelle synchronisiert werden. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet.
Seite 117 Wählen Sie mit den gewünschten Modus und drücken Sie zur Bestätigung Einstellung Erklärung Es wird kein Timecode in die Aufnahmedateien geschrieben. Es wird kein Timecode über die Buchse TIME CODE IN/OUT ausgegeben. Internal Der interne Timecode läuft zu jeder Zeit mit. External Der interne Timecode folgt dem externen Timecode.
Seite 118: Einstellen Der Bildrate Für Den Internen Timecode
Einstellen der Bildrate für den internen Timecode Bei Verwendung von Timecode müssen die Bildraten der Geräte, die gemeinsam zur Aufzeichnung von Bild- und Audiodaten genutzt werden, identisch eingestellt werden. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „Timecode“...
Seite 119 Einstellung Erklärung 25ND Hierbei handelt es sich um die Bildrate für PAL-Video. Der Videostandard PAL wird vornehmlich in Europa, aber auch in anderen Regionen benutzt. 29.97ND Diese Bildrate wird für NTSC-Farbvideos und HD-Kameras benutzt. Die Rate ist um 0,1% langsamer als die tatsächliche Zeitvorgabe. Der Videostandard NTSC wird vornehmlich in Japan und den USA, aber auch in anderen Regionen benutzt.
Seite 120 Einstellung des internen Timecodes mit Hilfe von externem Timecode (Jamming) Der an der Buchse TIME CODE IN/OUT anliegende Timecode wird als Vorgabe für den internen Timecode genutzt. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „Timecode“...
Seite 121: Zurücksetzen Des Internen Timecodes
Zurücksetzen des internen Timecodes Der interne Timecode-Wert kann auf „00:00:00:00“ zurückgesetzt werden. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „Timecode“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Timecode zurücksetzen“ und drücken Sie zur Bestätigung Dadurch wird der Timecode-Wert auf „00:00:00:00“...
Seite 122: Wiederherstellen Der Werkseinstellungen
Wiederherstellen der Werkseinstellungen Sie können die Einstellungen des M4 auf ihre Vorgabewerte zurücksetzen. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Initialisieren“...
Seite 123: Verwaltung Der Firmware
Verwaltung der Firmware Überprüfen von Firmware-Versionen Sie können die im M4 verwendeten Firmware-Versionen überprüfen. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöﬀnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Firmware“...
Seite 124: Aktualisieren Der Firmware
Aktualisieren der Firmware Die Firmware des M4 kann auf die neueste Version aktualisiert werden. Dateien mit der neuesten Firmware-Version können von der ZOOM-Webseite heruntergeladen werden (zoomcorp.com). Folgen Sie den Anleitungen im „M4 Firmware Update Guide“ auf der M4-Download-Seite.
Seite 125: Verwendung Optionaler Fernbedienungen
Verwendung optionaler Fernbedienungen Der M4 kann mit Hilfe einer optionalen Fernbedienung aus der Ferne bedient werden. Schließen Sie die Fernbedienung an der Buchse REMOTE des M4 an. ❶ Fernbedienung (RC2, RC4, RCH-5 oder RCH-6) Verwenden Sie die Fernbedienung. ANMERKUNG: • Die Taste REC und die Anzeige REC der RC2 korrespondieren mit denselben Funktionen am M4. •...
Seite 126: Anhang
Anhang Fehlerbehebung Wenn Sie denken, dass sich der M4 ungewöhnlich verhält, überprüfen Sie zunächst die folgenden Punkte. Probleme bei der Aufnahme/Wiedergabe Kein oder nur sehr leiser Sound • Prüfen Sie die Ausrichtung des Mikrofons oder die Lautstärkeeinstellungen der angeschlossenen Geräte. •...
Seite 127: Die Aufnahme Ist Nicht Oder Nur Sehr Leise Zu Hören
Smartphone oder Tablet sowie die benutzten Anwendungen das 32-Bit-Float-Format unterstützen. • Auch wenn die Option „ZOOM M4“ in den „Sound“-Einstellungen des Computers nicht angeboten wird, kann der M4 als 32-Bit-Float-USB-Mikrofon verwendet werden, wenn es in einer Anwendung, die das 32- Bit-Float-Format unterstützt, als „Ton“- oder „Eingabe/Ausgabe“-Gerät ausgewählt wird.
Seite 128 • Stellen Sie ein, dass das Display nach einer bestimmten Dauer ohne Bedienung gedimmt wird. (→ Einstellen der Display-Energiesparfunktion) • Reduzieren Sie die Display-Helligkeit. (→ Einstellen der Display-Helligkeit) (→ Auswahl der • Reduzieren Sie die Samplingrate für die Aufnahme von Dateien. Samplingrate) •...
Seite 129: M4-Metadaten-Liste
M4-Metadaten-Liste Metadaten, die in BEXT Chunks in WAV-Dateien enthalten sind Erklärung Bemerkung zSPEED= Bildrate Menü > Timecode > FPS zTAKE= Take-Nummer zUBITS= User-Bits Menü > System > Datum/Zeit zSCENE= Szenen-Name Menü > System > Datum/Zeit zTAPE= zCIRCLED= zTRK1= Name von Spur 1 Spurnamen werden wie folgt beschrieben.
Seite 130: Metadaten, Die In Ixml Chunks In Wav-Dateien Enthalten Sind
Metadaten, die in iXML Chunks in WAV-Dateien enthalten sind ○ = JA × = NEIN iXML Master-Tag iXML Sub-Tag Schreiben Lesen Bemerkung ○ <PROJECT> × ○ ○ <SCENE> Menü > System > Datum/Zeit ○ ○ <TAKE> ○ <TAPE> × ○ <CIRCLED>...
Seite 131 iXML Master-Tag iXML Sub-Tag Schreiben Lesen Bemerkung <SYNC_POINT_LIST> <SYNC_POINT> <SYNC_POINT_TYPE> × × <SYNC_POINT> <SYNC_POINT_FUNCTION> × × <SYNC_POINT> <SYNC_POINT_COMMENT> × × <SYNC_POINT> <SYNC_POINT_LOW> × × <SYNC_POINT> <SYNC_POINT_HIGH> × × <SYNC_POINT> <SYNC_POINT_EVENT_DURATION> × × iXML Master-Tag iXML Sub-Tag Schreiben Lesen Bemerkung <HISTORY>...
Seite 132 iXML Master-Tag iXML Sub-Tag Schreiben Lesen Bemerkung <TRACK_LIST> ○ <TRACK_LIST> <TRACK_COUNT> × ○ <TRACK> <CHANNEL_INDEX> × ○ <TRACK> <INTERLEAVE_INDEX> × ○ <TRACK> <NAME> × <TRACK> <FUNCTION> × ×...
Seite 133: Speziﬁkationen
Speziﬁkationen Ein- und Eingänge Internes Mikrofon (stereo) Ausgangskanäle MIC/LINE (mono) /LINE IN Ausgänge LINE OUT PHONE OUT Interner Lautsprecher (mono) Eingänge Internes Mikrofon 90° XY-Stereoformat Richtwirkung Kugel Empﬁndlichkeit −42 dB/1 Pa bei 1 kHz Maximaler 135 dB SPL Eingangsschalldruckpegel MIC/LINE (mono) Anschluss XLR/TRS-Combobuchsen × 2 (+Phase: XLR –...
Seite 134 Maximaler Ausgangspegel 20 mW + 20 mW (an einer Last von 32 Ω) Ausgangsimpedanz 15 Ω oder weniger Interner Lautsprecher Mono-Lautsprecher, 8 Ω, 500 mW Recorder Maximale Anzahl der gleichzeitigen Aufnahmespuren Maximale Anzahl der gleichzeitigen Wiedergabespuren Aufnahmeformate 44,1/47,952/48/48,048/96/192 kHz, 32-Bit-Float mono/stereo BWF- und iXML-Formate werden unterstützt Aufnahmemedien Mit den microSDHC-Speziﬁkationen...
Seite 135 REMOTE Dedizierte Fernbedienung (ZOOM RC2, RC4, RCH-5 oder RCH-6) Stromversorgung Vier AA-Batterien (Alkaline, NiMH oder Lithium) Netzteil (ZOOM AD-17): DC 5 V / 1 A • Eine Stromversorgung über USB wird unterstützt. Geschätzte Betriebsdauer mit Batterien 2-Spur-Aufnahme Alkaline-Batterien: ca. 19 Stunden •...
Seite 136 ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan zoomcorp.com Z2I-4759-01...
