Zoom M2 MicTrak Bedienungsanleitung

Zoom M2 MicTrak Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für M2 MicTrak:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

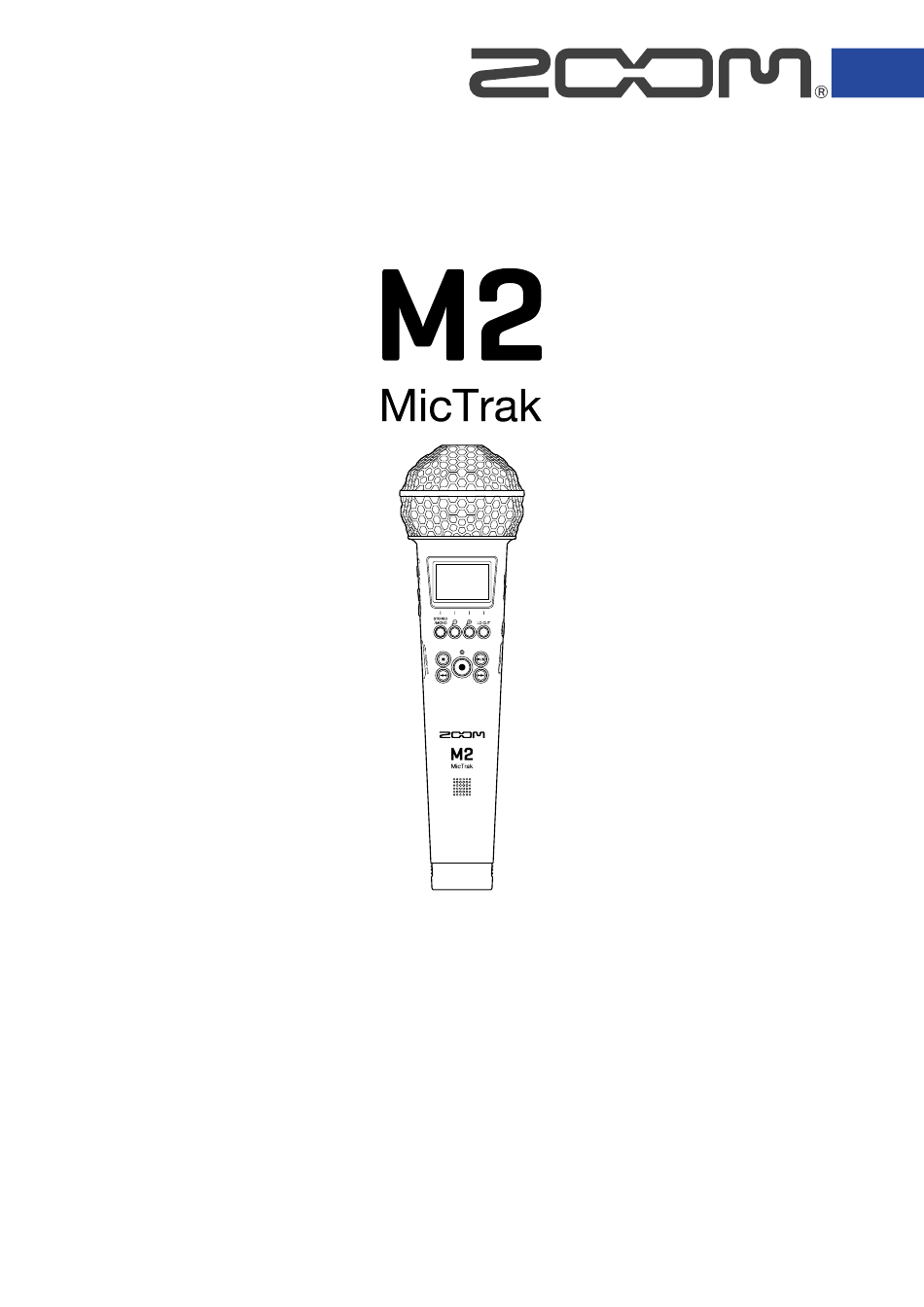

Bedienungsanleitung
Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise.
©2022 ZOOM CORPORATION
Dieses Handbuch darf weder in Teilen noch als Ganzes ohne
vorherige Erlaubnis kopiert oder nachgedruckt werden.
Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der
jeweiligen Firma. Alle Warenzeichen sowie registrierte Warenzeichen, die in dieser Anleitung zur Kenntlichmachung
genutzt werden, sollen in keiner Weise die Urheberrechte des jeweiligen Besitzers einschränken oder brechen.
Zur korrekten Darstellung wird ein Farbbildschirm benötigt.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zoom M2 MicTrak

Inhaltszusammenfassung für Zoom M2 MicTrak

  • Seite 1 Bedienungsanleitung Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise. ©2022 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden. Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der jeweiligen Firma.

  • Seite 2: Hinweise Zu Dieser Bedienungsanleitung

    • Das microSDXC-Logo ist ein Warenzeichen von SD-3C LLC. • Aufnahmen von urheberrechtlich geschützten Quellen wie CDs, Schallplatten, Tonbändern, Live- Darbietungen, Videoarbeiten und Rundfunkübertragungen sind ohne Zustimmung des jeweiligen Rechteinhabers gesetzlich verboten. Die ZOOM CORPORATION übernimmt keine Verantwortung für etwaige Verletzungen des Urheberrechts.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Hinweise zu dieser Bedienungsanleitung........................2 M2 im Überblick................................5 Hohe Audioqualität bei der Aufnahme und Nachbearbeitung................5 Beschreibung der Bedienelemente........................10 Die Haupt-Screens im Überblick..........................14 Aufnahmeprozess..............................22 Vorbereitungen treffen.............................23 Einsetzen von microSD-Karten..........................23 Stromversorgung............................... 24 Verwenden der Mikrofonhalterung........................27 Ein-/Ausschalten des Geräts............................28 Einstellen der Anzeigesprache (erstmalige Inbetriebnahme)................30 Einstellen des Datumsformats (erstmalige Inbetriebnahme)................
  • Seite 4 Trennen der Verbindung zu einem Computer, Smartphone oder Tablet............66 Einrichten der USB-Mikrofoneinstellungen......................67 Übertragung von Dateien auf Computer und andere Geräte................71 Anschluss von Computern, Smartphones und Tablets..................71 Trennen der Verbindung zu einem Computer, Smartphone oder Tablet............73 Anpassen verschiedener Einstellungen......................... 74 Einstellen der Anzeigesprache..........................

  • Seite 5: M2 Im Überblick

    M2 im Überblick Hohe Audioqualität bei der Aufnahme und Nachbearbeitung Dank dualer A/D-Wandlerstufen und der Unterstützung von 32 Bit Float WAV-Dateien ist im Betrieb des M2 von der Aufnahme bis zur Post-Produktion die bestmögliche Audioqualität sichergestellt. Aufnahme Dual AD-Wandlerstufen ermöglichen die Aufnahme von Quellen mit geringen bis hohen Lautstärken, ohne dass die Aussteuerung angepasst werden muss.

  • Seite 6: Die Schaltung Der Dualen A/D-Wandlerstufe Im Überblick

    Die Schaltung der dualen A/D-Wandlerstufe im Überblick Jede Eingangsschaltung im M2 verfügt über zwei A/D-Wandler mit unterschiedlicher Eingangsverstärkung. Durch diese Schaltung ist eine hochwertige Audioqualität bei der Aufnahme sichergestellt, ohne dass die Eingangsverstärkung angepasst werden muss – normalerweise ein bisher unvermeidbarer Arbeitsschritt. Beeindruckende Dynamik Durch die Kombination der zwei A/D-Wandler wird eine Dynamik erzielt, die mit einem einzigen A/D- Wandler nicht möglich wäre.

  • Seite 7: Umschalten Zwischen Zwei A/D-Wandlern

    Umschalten zwischen zwei A/D-Wandlern Der M2 überwacht die Daten der beiden A/D-Wandler permanent und schaltet auf den A/D-Wandler um, der die aktuell besten Aufnahme-Ergebnisse bietet. Minimales Rauschen Keine Übersteuerung Minimales Rauschen dank A/D-Wandler mit dank A/D-Wandler dank A/D-Wandler mit hoher Verstärkung mit niedriger Verstärkung hoher Verstärkung...

  • Seite 8: Bit Float Wav-Dateien Im Überblick

    32 Bit Float WAV-Dateien im Überblick 32 Bit Float WAV-Dateien bieten im Vergleich zu herkömmlichen 16/24 Bit WAV-Dateien die unten aufgeführten Vorteile. Dadurch wird sichergestellt, dass die Klangqualität bei der Aufnahme auch in der Nachbearbeitung erhalten bleibt. Vorteil bei der Auflösung 32 Bit Float WAV-Dateien bieten den Vorteil, dass ihre hohe Auflösung auch bei geringer Lautstärke erhalten bleibt.
  • Seite 9 ■ 32 Bit Float WAV Übersteuerte Aufnahme Keine Übersteuerung Lautstärke abgesenkt...

  • Seite 10: Beschreibung Der Bedienelemente

    Beschreibung der Bedienelemente Front/back ■ Vorderseite ■ Rückseite ❶ Internes XY-Mikrofon Dieses Stereomikrofon nutzt zwei über Kreuz angeordnete Kugel-Mikrofone. Dieses Mikrofon ermöglicht Aufnahmen mit einem natürlichen, dreidimensionalen Raumeindruck. ❷ Display Hier werden verschiedene Informationen eingeblendet. ❸ STEREO/MONO/Bedientaste Home-Screen: Damit schalten Sie das Audioaufnahmeformat zwischen stereo und mono um. Andere Screens: Führt die Funktion aus, die über das Symbol am unteren Rand des Screens dargestellt (→ Überblick über die wird.
  • Seite 11 ❻ STOP-Taste Damit halten Sie die Aufnahme und Wiedergabe an. Drücken Sie diese Taste bei laufender oder pausierter Wiedergabe, um den Wiedergabe-Screen zu schließen und den Home-Screen zu öffnen. ❼ PLAY/PAUSE-Taste Mit dieser Taste wird die Wiedergabe gestartet und pausiert. Im Betrieb als USB-Mikrofon aktivieren/deaktivieren Sie damit die Stummschaltung.

  • Seite 12: Überblick Über Die Bedientasten

    ■ Überblick über die Bedientasten Über die Bediensymbole, die am unteren Rand des Menü-Screens, im Wiedergabe-Screen u. a. eingeblendet werden, und die zugehörigen Bedientasten (direkt unterhalb der Symbole) können Sie die im Screen dargestellten Einträge auswählen und bestätigen.   ■ Beispiel für den Menü-Screen ❶...

  • Seite 13: Linke Und Rechte Seite

    ■ Linke und rechte Seite ■ Linke Seite ■ Rechte Seite ❶ Buchse PHONE/LINE OUT Diese Stereominiklinkenbuchse kann zur Audioausgabe an Kopfhörer und andere Geräte genutzt werden. ❷ VOLUME-Tasten Damit stellen Sie die Lautstärke des Kopfhörers/integrierten Lautsprechers ein. ❸ USB-Port (Typ-C) Verbinden Sie diesen Port mit einem Computer, Smartphone oder Tablet, um das Mikrofon als Kartenleser oder USB-Mikrofon zu verwenden.

  • Seite 14: Die Haupt-Screens Im Überblick

    Die Haupt-Screens im Überblick In diesem Abschnitt werden die Screens im Display des M2 vorgestellt. Home-Screen Dieser Screen wird im Display dargestellt, wenn Sie den M2 eingeschaltet haben. Hier wird der Status des M2 inklusive des Aufnahme-Status und der Wellenformen der Eingangssignale dargestellt. ❶...
  • Seite 15 ❺ Stereo/Mono-Einstellung Hier wird das aktuelle Aufnahmeformat dargestellt. Wenn STEREO gewählt wurde, wird ein Stereosignal aufgenommen. Wenn MONO angewählt wurde, werden die linken und rechten Kanäle (→ Ändern der zusammengemischt und als Monosignal aufgenommen. Stereo-/Mono-Einstellung) ❻ Lautstärkeanpassung im Display Hier wird angezeigt, ob und wie stark die Lautstärke im Display verstärkt wird. Passen Sie diese Einstellung nach Bedarf an, um die dargestellte Lautstärke einfacher kontrollieren zu (→ Anpassen der Größe der Lautstärkedarstellung für eine einfachere können.
  • Seite 16 Wiedergabe-Screen Wenn Sie die Wiedergabe bei geöffnetem Home-Screen starten, wird zudem dieser Screen geöffnet. Dieser Screen zeigt den Wiedergabestatus des M2 inklusive der Wiedergabezeit und der Wellenform der Aufnahmedatei. ❶ Status-Symbol Die Symbole zeigen den Wiedergabe-Status. • Wiedergabe • Pause •...
  • Seite 17 ❻ Markerlinie Die Linien zeigen Marker, die der Datei während der Wiedergabe hinzugefügt wurden. ❼ Bediensymbole Durch Drücken der Bedientasten unter den zugehörigen Bediensymbolen im Display kann die Wiedergabeposition übersprungen und der Screen umgeschaltet werden. Die Datei kann zudem gelöscht und exportiert sowie Informationen zur Datei überprüft werden. (→ Überblick über die Bedientasten) HINWEIS:...
  • Seite 18 FILE-LIST-Screen Drücken Sie im Wiedergabe-Screen , um diesen Screen zu öffnen. Die Dateien auf der microSD-Karte werden im Display in einer Liste dargestellt, sodass Sie den Inhalt der Karte überprüfen und Dateien unter anderem wiedergeben und löschen können. ❶ Status-Symbol Die Symbole zeigen den Wiedergabe-Status.
  • Seite 19 HINWEIS: • Drücken Sie , um die Wiedergabe zu beenden und erneut den Home-Screen zu öffnen. • Drücken Sie , um den Wiedergabe-Screen zu öffnen.

  • Seite 20: Menü-Screen

    Menü-Screen Über den Menü-Screen können Sie verschiedene Einstellungen (u. a. für die Aufnahme und die Hardware) vornehmen. ❶ Menütitel ❷ Menü-Einträge Diese enthalten die Einstellungsoptionen und Einstellungswerte. ❸ Bediensymbole Durch Drücken der Bedientasten unter den zugehörigen Bediensymbolen im Display können Menü- Einträge ausgewählt und ausgewählte Einträge bestätigt werden.
  • Seite 21 ■ Öffnen des Menü-Screens Drücken Sie HINWEIS: Wenn ein anderer Screen als der Home-Screen geöffnet ist, können Sie drücken, um den Home-Screen zu öffnen. Mit dieser Funktion kehren Sie schnell und einfach aus anderen Einstellungs-Screens zum Home- Screen zurück. (Aus einigen Screens können Sie allerdings nicht direkt zum Home-Screen zurückkehren.)

  • Seite 22: Aufnahmeprozess

    Aufnahmeprozess Die folgende Abbildung stellt den Aufnahmeprozess dar. (→ Einsetzen von • Setzen Sie eine microSD-Karte ein microSD-Karten) (→ Einsetzen der Batterien • Versorgen Sie das Gerät mit Strom ／ Vorbereitung vor → Anschluss eines Netzteils) • Schalten Sie das Gerät ein (→ Einschalten) der Aufnahme (→ Anpassen der •...

  • Seite 23: Vorbereitungen Treffen

    Vorbereitungen treffen Einsetzen von microSD-Karten Öffnen Sie bei abgeschaltetem Gerät die Abdeckung für den microSD-Karten-Einschub und führen Sie eine microSD-Karte vollständig in den Slot ein: Die Kontakte müssen dabei nach oben weisen. Um eine microSD-Karte zu entfernen, drücken Sie sie weiter in den Slot hinein und ziehen sie dann heraus.

  • Seite 24: Stromversorgung

    Stromversorgung Der M2 kann wahlweise mit Batterien oder einer am USB-Port angeschlossenen Stromversorgung (Wechselstromnetzteil, USB-Bus-Power oder Akku) betrieben werden. Wenn eine Stromquelle am USB-Port angeschlossen ist, hat sie immer Priorität vor den Batterien.   Einsetzen der Batterien Sie benötigen zwei Typ-AA-Batterien, um den M2 mit Batterien zu betreiben. Nach dem Ausschalten lösen Sie die Sicherungsschraube für das Batteriefach und ziehen den Batterieträger aus dem M2.
  • Seite 25 Setzen Sie den Batterieträger im M2 ein und ziehen Sie die Sicherungsschraube für das Batteriefach fest. ANMERKUNG: • Verwenden Sie immer nur Batterien eines Typs (Alkaline, NiMH oder Lithium). • Stellen Sie den benutzten Batterietyp korrekt ein, damit die verbleibende Batteriekapazität exakt (→ Batterietyp dargestellt werden kann.

  • Seite 26: Anschluss Eines Netzteils

    Anschluss eines Netzteils Schließen Sie das Kabel des zugehörigen Netzteils (AD-17) am USB-Port (Typ-C) an und verbinden Sie das Netzteil mit einer Steckdose. USB (Typ C) Verwendung anderer Stromquellen Verbinden Sie den USB-Port (Typ-C) mit einem Computer, um den M2 über den USB-Bus mit Strom zu versorgen.

  • Seite 27: Verwenden Der Mikrofonhalterung

    Verwenden der Mikrofonhalterung Für den Einsatz des M2 auf einem Mikrofonständer o. ä. montieren Sie ihn über die mitgelieferte Mikrofonhalterung auf dem Stativ.

  • Seite 28: Ein-/Ausschalten Des Geräts

    Ein-/Ausschalten des Geräts Einschalten Bringen Sie in die Position Der M2 wird eingeschaltet und im Display wird der Home-Screen (→ Home-Screen) eingeblendet. Wenn Sie das Gerät zum ersten Mal direkt nach dem Kauf einschalten oder wenn der M2 auf seine Werkseinstellungen zurückgesetzt wurde, werden die Screens zur Auswahl der Anzeigesprache sowie zur Eingabe des Datums und der Uhrzeit eingeblendet, in denen Sie die gewünschten (→ Einstellen der Anzeigesprache (erstmalige Einstellungen vornehmen.

  • Seite 29: Ausschalten

    ■ Ausschalten Schieben Sie in Richtung , bis “Wiedersehen! Bis bald!“ im Display erscheint. Das Display erlischt und das Gerät schaltet sich aus. ANMERKUNG: Wenn das Gerät ausgeschaltet ist, erscheint die Meldung „Bitte warten. Daten werden gespeichert…“ eingeblendet und die aktuellen Einstellungen werden im M2 gespeichert. Während „Bitte warten.

  • Seite 30: Einstellen Der Anzeigesprache (Erstmalige Inbetriebnahme)

    Einstellen der Anzeigesprache (erstmalige Inbetriebnahme) Wenn das Gerät nach dem Kauf zum ersten Mal eingeschaltet wird, legen Sie im Language-Setting-Screen die im Display dargestellte Sprache fest. Wählen Sie mit die gewünschte Display-Sprache und drücken Sie zur Bestätigung Dadurch bestätigen Sie die im Display dargestellte Sprache und öffnen einen weiteren Screen, in (→ Einstellen des Datumsformats (erstmalige dem Sie anschließend das Datumsformat einstellen.

  • Seite 31: Einstellen Des Datumsformats (Erstmalige Inbetriebnahme)

    Einstellen des Datumsformats (erstmalige Inbetriebnahme) Nachdem Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird nach der Auswahl der Display- Sprache der Screen für die Einstellung des Datumsformats eingeblendet. Hier geben Sie das Datumsformat an, das dann in den Aufnahmedateien vermerkt wird. Wählen Sie das gewünschte Datumsformat mit aus und drücken Sie zur Bestätigung...

  • Seite 32: Einstellen Des Datums Und Der Zeit (Erstmalige Inbetriebnahme)

    Einstellen des Datums und der Zeit (erstmalige Inbetriebnahme) Nachdem Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird nach der Auswahl der Datumsformats der Screen für die Einstellung des Datums und der Uhrzeit eingeblendet. Das Datum und die Uhrzeit werden in die Aufnahmedateien geschrieben. Wählen Sie mit den gewünschten Eintrag und drücken Sie zur Bestätigung Ändern Sie den Wert mit...
  • Seite 33 HINWEIS: (→ Einstellen des Datums und Das Datum und die Uhrzeit können Sie auch später im Menü-Screen ändern. Zeit)

  • Seite 34: Einstellen Des Benutzten Batterietyps (Erstmalige Inbetriebnahme)

    Einstellen des benutzten Batterietyps (erstmalige Inbetriebnahme) Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird nach der Einstellung des Datums und der Uhrzeit der Screen zur Einstellung des benutzten Batterietyps eingeblendet. Stellen Sie den im M2 benutzten Batterietyp korrekt ein, damit die verbleibende Batteriekapazität im Display exakt dargestellt wird.

  • Seite 35: Schutz Vor Fehlbedienung (Hold-Funktion)

    Schutz vor Fehlbedienung (Hold-Funktion) Um eine Fehlbedienung zu verhindern, können Sie die Tasten des M2 mit Hilfe der Hold-Funktion sperren. Schieben Sie auf HOLD. Damit aktivieren Sie die Hold-Funktion und deaktivieren alle Tastenfunktionen. Um die Hold-Funktion zu deaktivieren, schieben Sie zurück in die Mittelposition.

  • Seite 36: Anpassen Der Eingangseinstellungen

    Anpassen der Eingangseinstellungen Ändern der Stereo-/Mono-Einstellung Sie können das Kanalformat für die Audioaufzeichnung einstellen. Wenn „STEREO“ angewählt wird, werden die linken und rechten Kanäle zusammen als Stereosignal aufgenommen. Wenn „MONO“ angewählt wird, werden die linken und rechten Kanäle zusammengemischt und als Monosignal aufgenommen. Drücken Sie , während der Home-Screen dargestellt wird.

  • Seite 37: Minimierung Von Nebengeräuschen (Hochpassfilter)

    Minimierung von Nebengeräuschen (Hochpassfilter) Der Bassbereich kann abgesenkt werden, um beispielsweise Windgeräusche oder Plosivlaute einer Stimme zu reduzieren. Drücken Sie im Home-Screen wiederholt , um die Grenzfrequenz einzustellen. Die gewählte Frequenz wird im Home-Screen eingeblendet. LO CUT kann auf OFF, 80Hz, 160Hz oder 240Hz eingestellt werden. HINWEIS: Wir empfehlen den Einsatz eines Windschutzes (im Lieferumfang), wenn Luft direkt auf das Mikrofon trifft: Das kann beispielsweise bei Außenaufnahmen der Fall sein oder wenn sich das Mikrofon in unmittelbarer...

  • Seite 38: Aufnahme

    Aufnahme Anpassen der Größe der Lautstärkedarstellung für eine einfachere Kontrolle Der M2 nimmt im 32-Bit-Float-Format auf, was eine Anpassung der Aussteuerung überflüssig macht. Abhängig vom Eingangssignal wird die Lautstärke im Display eventuell jedoch zu klein oder groß dargestellt, so dass sie sich schwer überprüfen lassen. Durch eine Änderung der Verstärkung der Lautstärke im Display kann die Größe angepasst werden, was die Kontrolle vereinfacht.

  • Seite 39: Abhören Der Eingangs- Und Wiedergabesignale

    Abhören der Eingangs- und Wiedergabesignale Eingangs- und Wiedergabesignale können über Kopfhörer abgehört und die Abhörlautstärke eingestellt werden. Schließen Sie einen Kopfhörer o. ä. an der Buchse PHONE/LINE OUT an. Stellen Sie die Lautstärke für den Kopfhörer oder andere angeschlossene Geräte mit ein.

  • Seite 40: Anpassen Der Aufnahme-Einstellungen

    Anpassen der Aufnahme-Einstellungen Auswahl der Samplingrate Die Samplingrate für die Aufnahme von Dateien kann eingestellt werden. Drücken Sie Nun wird der Menü-Screen geöffnet. Wählen Sie mit den Eintrag „Aufn.-Einstellungen“ und drücken Sie Wählen Sie mit den Eintrag „Samplingrate“ und drücken Sie zur Bestätigung Wählen Sie mit die Samplingrate aus und drücken Sie zur Bestätigung Die folgenden Samplingraten stehen zur Auswahl.
  • Seite 41 Mitschneiden von Audiomaterial vor Beginn der Aufnahme (Pre- Aufnahme) Das Eingangssignal wird stets für eine bestimmte Zeitdauer zwischengespeichert. Sie können deshalb bis zu zwei Sekunden Audio mitschneiden, bevor Sie die tatsächliche Aufnahme mit starten (Pre-Aufnahme). Das ist praktisch, wenn Sie zu spät ausgelöst haben.

  • Seite 42: Einstellen Des Starttons Für Die Aufnahme

    Einstellen des Starttons für die Aufnahme Zu Beginn der Aufnahme kann ein halbsekündiger Signalton (Tonmarker Aufnahme) über die Buchse PHONE/LINE OUT ausgegeben werden. Da die Tonmarker für die Aufnahme auch in die Aufnahmedateien geschrieben werden, können Sie das mit dem M2 aufgenommene Audiomaterial später einfacher mit einem Video synchronisieren, indem Sie das Ausgangssignal in den Kamera-Eingang speisen.
  • Seite 43 Verbinden Sie die Eingangsbuchse der Kamera über ein Stereominiklinkenkabel mit der Buchse PHONE/LINE OUT am M2. ANMERKUNG: Achten Sie auf die Lautstärke, wenn Sie das Eingangssignal z. B. über einen an der Kamera angeschlossenen Kopfhörer abhören.

  • Seite 44: Aufnahme

    Aufnahme Drücken Sie , während der Home-Screen dargestellt wird. Die REC-Anzeige leuchtet rot, die Aufnahme beginnt und der Name der aufgenommenen Datei wird im Display dargestellt. Die verstrichene Aufnahmezeit wird während der Aufnahme dargestellt. Drücken Sie , um zu stoppen. Wenn Sie in Richtung HOLD schieben, wird eine Fehlbedienung während der Aufnahme (→ Schutz vor Fehlbedienung...

  • Seite 45: Hinzufügen Von Markern Während Der Aufnahme

    Hinzufügen von Markern während der Aufnahme Sie können einer Datei während der Aufnahme Marker hinzufügen. Hinzugefügte Marker werden im Wiedergabe-Screen dargestellt: Über können Sie die Wiedergabeposition zwischen diesen verschieben. Drücken Sie während der Aufnahme Dadurch wird ein Marker an der aktuell verstrichenen Aufnahmezeit hinzugefügt. ANMERKUNG: •...

  • Seite 46: Wiedergabe Von Aufnahmen

    Wiedergabe von Aufnahmen Wiedergabe von Aufnahmen Drücken Sie , während der Home-Screen dargestellt wird. Dadurch wird der Wiedergabe-Screen im Display geöffnet und die Wiedergabe beginnt. Im Abschnitt „Bedienung im Wiedergabe-Screen“ sind die möglichen Bedienschritte im Wiedergabe- Screen detailliert beschrieben. ANMERKUNG: Der M2 kann Dateien, die nicht mit ihm aufgenommen oder die nach der Aufnahme anderweitig bearbeitet wurden, nicht wiedergeben.

  • Seite 47: Bedienung Im Wiedergabe-Screen

    Bedienung im Wiedergabe-Screen ❶ Damit öffnen Sie den FILE-LIST-Screen. ❷ Damit verschieben Sie die Wiedergabeposition um 3 Sekunden nach hinten. ❸ Damit verschieben Sie die Wiedergabeposition um 10 Sekunden nach vorne. ❹ Damit öffnen Sie die Datei-Optionen. Die einzelnen Bedienschritte werden in den folgenden Abschnitten beschrieben: Optimieren der Lautstärke (Normalisieren),...
  • Seite 48 ❾ Damit fügen Sie einen Marker an der aktuellen Wiedergabeposition hinzu. Wenn sich an der aktuellen (→ Hinzufügen/Löschen von Wiedergabeposition bereits ein Marker befindet, wird dieser gelöscht. Markern während der Wiedergabe)

  • Seite 49: Hinzufügen/Löschen Von Markern Während Der Wiedergabe

    Hinzufügen/Löschen von Markern während der Wiedergabe Sie können einer Datei während der Wiedergabe Marker hinzufügen. Hinzugefügte Marker werden im Wiedergabe-Screen dargestellt: Über können Sie die Wiedergabeposition zwischen diesen verschieben. Hinzufügen von Markern Wenn der Wiedergabe-Screen geöffnet ist, drücken Sie , um an der gewünschten Wiedergabeposition einen Marker hinzuzufügen.

  • Seite 50: Automatische Anpassung Der Wiedergabelautstärke

    Automatische Anpassung der Wiedergabelautstärke Wenn Sie die Option „Optimierter Wiedergabepegel“ auf „An“ einstellen, wird die Wiedergabelautstärke unabhängig von der Lautheit des Aufnahmepegels gleichmäßiger ausgesteuert. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöffnet. Wählen Sie mit den Eintrag „System“...

  • Seite 51: Dateiverwaltung

    Dateiverwaltung Die mit dem M2 erzeugten Dateien werden auf der microSD-Karte gespeichert. Sie können die Aufnahmedateien auf der microSD-Karte anwählen und sie anschließend normalisieren, ihre Wortbreite (Bit-Tiefe) konvertieren oder sie löschen. Ordner- und Dateistruktur im M2 Ordner- und Dateistruktur Bei der Aufnahme mit dem M2 werden die Dateien auf der microSD-Karte wie folgt angelegt. Root 220101_001.WAV 220101_002.WAV...
  • Seite 52 ❸ Export-Ordner Dieser Ordner wird beim Export von Dateien angelegt. Die beim Export erzeugten Dateien werden im (→ Ändern der Wortbreite und Exportieren von Dateien Export-Ordner gespeichert. (Export)) ❹ Exportierte Dateien (→ Ändern der Wortbreite Die beim Export erzeugten Dateien werden im Export-Ordner gespeichert. und Exportieren von Dateien (Export))

  • Seite 53: Benennung Der Aufnahmedatei

    Benennung der Aufnahmedatei Dateinamen werden im folgenden Format vergeben. Beispiel für einen Erklärung Dateinamen ❶ Datum Hier wird das eingestellte Datum verwendet ❷ Take-Nummer Diese Nummer wird bei jeder neuen Aufnahme um den Zähler 1 nach oben gesetzt. Wenn die Dateigröße zudem bei einer längeren Aufnahme die Grenze von 2 GB überschreitet, wird eine neue Datei angelegt und ihr Zähler ebenfalls um den Wert 1 angehoben.

  • Seite 54: Überprüfen Von Dateien (File-List-Screen)

    Überprüfen von Dateien (FILE-LIST-Screen) FILE-LIST-Screen können Sie die Dateien auf der microSD-Karte überprüfen. Sie können die Dateien in diesem Screen auch wiedergeben und löschen. Drücken Sie im Wiedergabe-Screen. Dadurch wird der FILE-LIST-Screen geöffnet, der eine Liste der Dateien auf der microSD-Karte anzeigt. Im Abschnitt „Bedienung im FILE-LIST-Screen“...

  • Seite 55: Bedienung Im File-List-Screen

    Bedienung im FILE-LIST-Screen ❶ Damit öffnen Sie den Wiedergabe-Screen. ❷ Damit wählen Sie die vorherige/nächste Datei aus. ❸ (→ Löschen von Dateien im Damit löschen Sie die gewählte Datei. FILE-LIST-Screen) ❹ Damit halten Sie die Wiedergabe an und öffnen wieder den Home-Screen. ❺...

  • Seite 56: Löschen Von Dateien

    Löschen von Dateien Die im FILE-LIST-Screen angewählte Datei und die aktuelle Wiedergabedatei im Wiedergabe-Screen können gelöscht werden. Löschen von Dateien im FILE-LIST-Screen Wählen Sie im FILE-LIST-Screen die Datei, die Sie löschen möchten, und drücken Sie Wählen Sie mit den Eintrag „Löschen“ und drücken Sie zur Bestätigung Wählen Sie „Abbrechen“, um das Löschen abzubrechen.

  • Seite 57: Löschen Der Wiedergabedatei Im Wiedergabe-Screen

    Löschen der Wiedergabedatei im Wiedergabe-Screen Drücken Sie im Wiedergabe-Screen. Damit öffnen Sie die Datei-Optionen. Wählen Sie mit den Eintrag „Löschen“ und drücken Sie Wählen Sie mit den Eintrag „Löschen“ und drücken Sie zur Bestätigung Wählen Sie „Abbrechen“, um das Löschen abzubrechen. HINWEIS: (→ Löschen von Dateien können auch durch Drücken von...

  • Seite 58: Optimieren Der Lautstärke (Normalisieren)

    Optimieren der Lautstärke (Normalisieren) Die Lautstärke kann durch eine Normalisierung der Aufnahmedateien optimiert werden. Drücken Sie im Wiedergabe-Screen. Damit öffnen Sie die Datei-Optionen. Wählen Sie mit den Eintrag „Normalisieren“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Ausführen“ und drücken Sie zur Bestätigung Wählen Sie auf „Abbrechen“, um zum ursprünglichen Screen zurückzukehren.

  • Seite 59: Ändern Der Wortbreite Und Exportieren Von Dateien (Export)

    Ändern der Wortbreite und Exportieren von Dateien (Export) Der M2 kann nur im Format 32-Bit Float aufnehmen, allerdings kann er die aufgenommenen Dateien in andere Formate konvertieren und dann exportieren. Das ist besonders praktisch, wenn Sie die mit dem M2 aufgenommenen Dateien in eine Anwendung auf dem Computer, Smartphone oder Tablet laden möchten, die das 32-Bit-Float-Format nicht unterstützt o. ä.
  • Seite 60 Wählen Sie mit , ob eine Normalisierung durchgeführt werden soll, und drücken Sie zur Bestätigung Wählen Sie „An“, um die Normalisierung durchzuführen. Wählen Sie mit den Eintrag „Ausführen“ und drücken Sie zur Bestätigung Die konvertierte Datei wird im Export-Ordner abgelegt. Wählen Sie auf „Abbrechen“, um zum ursprünglichen Screen zurückzukehren.

  • Seite 61: Überprüfen Der Datei-Informationen

    Überprüfen der Datei-Informationen Sie können verschiedene Informationen zur aktuellen Wiedergabe-Datei überprüfen. Drücken Sie im Wiedergabe-Screen. Damit öffnen Sie die Datei-Optionen. Wählen Sie mit den Eintrag „Information“ und drücken Sie zur Bestätigung Wählen Sie mit die gewünschten Informationen aus. Datum und Uhrzeit Dateiformat Dateilänge der Datei-Erstellung...

  • Seite 62: Einsatz Als Usb-Mikrofon

    Einsatz als USB-Mikrofon Signale, die am M2 anliegen, können auf Computer, Smartphones oder Tablets übertragen werden. Umgekehrt können Signale vom Computer, Smartphone oder Tablet über den M2 ausgegeben werden. Darüber hinaus kann der M2 auch im Betrieb als USB-Mikrofon zur Audioaufnahme genutzt werden. Installation von Treibern Windows-Computer Laden Sie den M2-Treiber von zoomcorp.comauf den Computer herunter.

  • Seite 63: Anschluss Von Computern, Smartphones Und Tablets

    Anschluss von Computern, Smartphones und Tablets Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöffnet. Wählen Sie mit den Eintrag „USB“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „USB MIC w/REC“ und drücken Sie zur Bestätigung Wählen Sie mit das gewünschte Gerät und drücken Sie zur Bestätigung Im Betrieb als USB-Mikrofon wird „USB MIC“...
  • Seite 64 „Ton“- oder „Eingabe/Ausgabe“-Gerät aus. ANMERKUNG: • Auch wenn die Option „ZOOM M2“ in den „Sound“-Einstellungen des Computers nicht angeboten wird, kann der M2 als 32-Bit-Float-USB-Mikrofon verwendet werden, wenn es in einer Anwendung, die das 32- Bit-Float-Format unterstützt, als „Ton“- oder „Eingabe/Ausgabe“-Gerät ausgewählt wird.

  • Seite 65: Stummschaltung Des Usb-Mikrofons

    Stummschaltung des USB-Mikrofons Im Betrieb als USB-Mikrofon kann die Mikrofonabnahme vorübergehend stummgeschaltet werden, sodass kein Signal an den Computer oder das Smartphone bzw. Tablet übertragen wird. Drücken Sie , wenn der Home-Screen geöffnet ist (und das Gerät als USB-Mikrofon angeschlossen ist).

  • Seite 66: Trennen Der Verbindung Zu Einem Computer, Smartphone Oder Tablet

    Trennen der Verbindung zu einem Computer, Smartphone oder Tablet Drücken Sie , wenn der Home-Screen geöffnet ist (und das Gerät als USB-Mikrofon angeschlossen ist). Nun wird der Menü-Screen geöffnet. Wählen Sie mit den Eintrag „USB MIC abschalten“ und drücken Sie zur Bestätigung Ziehen Sie das USB-Kabel ab, das den M2 mit dem Computer, Smartphone oder Tablet verbindet.

  • Seite 67: Einrichten Der Usb-Mikrofoneinstellungen

    Einrichten der USB-Mikrofoneinstellungen Im Betrieb des M2 als USB-Mikrofon können Sie den Mithörklang und das Signal einstellen, das an den Computer, das Smartphone oder das Tablet übertragen wird. Ändern der Stereo-/Mono-Einstellung Das mit dem M2 aufgezeichnete Audiosignal kann mono zusammengemischt und an einen Computer oder ein Smartphone bzw.
  • Seite 68 Minimierung von Nebengeräuschen (Hochpassfilter) Im Betrieb des M2 als USB-Mikrofon können tiefe Frequenzen des integrierten XY-Mikrofons abgesenkt werden, um beispielsweise Windgeräusche und Plosivlaute zu minimieren. Drücken Sie im Home-Screen (im Betrieb als USB-Mikrofon) wiederholt , um die Einsatzfrequenz festzulegen. Die gewählte Frequenz wird im Home-Screen eingeblendet. LO CUT kann auf OFF, 80Hz, 160Hz oder 240Hz eingestellt werden.

  • Seite 69: Einstellen Der Wortbreite

    Töne ausgegeben werden, die z. B. das Gehör schädigen. • Für den Einsatz des 32-Bit-Float-Formats unter Windows wird ein Treiber benötigt. Der Treiber steht auf der ZOOM-Webseite (zoomcorp.com) zum Download zur Verfügung. Drücken Sie , wenn der Home-Screen geöffnet ist (und das Gerät als USB-Mikrofon angeschlossen ist).

  • Seite 70: Aktivieren Des Direct-Monitorings

    Aktivieren des Direct-Monitorings Mit dieser Funktion werden die am M2 anliegenden Audiosignale direkt ausgegeben, bevor sie auf den Computer oder das Smartphone bzw. Tablet gespeist werden. Dadurch können Sie latenzfrei abhören (Direct-Monitoring-Funktion). Drücken Sie , wenn der Home-Screen geöffnet ist (und das Gerät als USB-Mikrofon angeschlossen ist).

  • Seite 71: Übertragung Von Dateien Auf Computer Und Andere Geräte

    Übertragung von Dateien auf Computer und andere Geräte Nach Anschluss des M2 an einen Computer oder ein Smartphone bzw. Tablet können Sie die Dateien auf der microSD-Karte überprüfen und verschieben. Anschluss von Computern, Smartphones und Tablets Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöffnet.
  • Seite 72 Der File-Transfer-Screen wird eingeblendet. Verbinden Sie den M2 über ein USB-Kabel (Typ-C) mit dem Computer, Smartphone oder Tablet. USB (Typ C) ❶ Smartphone/Tablet (Android) ❷ Smartphone/Tablet (iOS/iPadOS) ❸ Computer (Windows/Mac) ANMERKUNG: • Verwenden Sie ein USB-Kabel, das eine Datenübertragung unterstützt. •...

  • Seite 73: Trennen Der Verbindung Zu Einem Computer, Smartphone Oder Tablet

    Trennen der Verbindung zu einem Computer, Smartphone oder Tablet Beenden Sie die Verbindung zwischen dem M2 und dem Computer, Smartphone oder Tablet. • Windows: Wählen Sie den M2 über „Hardware sicher entfernen und Medium auswerfen“ aus. • macOS: Ziehen Sie das M2-Symbol in den Mülleimer. •...

  • Seite 74: Anpassen Verschiedener Einstellungen

    Anpassen verschiedener Einstellungen Einstellen der Anzeigesprache Die im Screen des M2 benutzte Sprache kann umgeschaltet werden. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöffnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Sprache“...

  • Seite 75: Einstellen Des Datums Und Der Zeit

    Einstellen des Datums und der Zeit Im Folgenden ist beschrieben, wie Sie das Datum und die Uhrzeit einstellen, die den Aufnahmedateien hinzugefügt werden. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöffnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Datum/Zeit“...
  • Seite 76 Ändern Sie den Wert mit und drücken Sie zur Bestätigung Wiederholen Sie die Schritte 5 – 6, um das Datum und die Uhrzeit einzugeben. Nachdem Sie alle Einstellungen vorgenommen haben, wählen Sie mit Eintrag und drücken zur Bestätigung ANMERKUNG: Wenn Sie das Datum und die Uhrzeit ändern, wird auch die Take-Nummerierung für die Aufnahmedateien zurückgesetzt.

  • Seite 77: Einstellen Des Datumsformats

    Einstellen des Datumsformats Sie können das für die Aufnahmedateien benutzte Datumsformat ändern. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöffnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Datum/Zeit“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Datumsformat“...
  • Seite 78 Wählen Sie das gewünschte Datumsformat mit aus und drücken Sie zur Bestätigung Das aktuell eingestellte Datum wird im Folgenden als konkretes Beispiel für das gewählte Datumsformat um unteren Rand des Screens dargestellt. Einstellung Erklärung JJMMTT Das Datum wird in der Reihenfolge Jahr, Monat und Tag dargestellt. MMTTJJ Das Datum wird in der Reihenfolge Monat, Tag und Jahr dargestellt.

  • Seite 79: Einstellen Der Display-Hintergrundbeleuchtung

    Einstellen der Display-Hintergrundbeleuchtung Die Hintergrundbeleuchtung des Displays kann an oder abgeschaltet werden. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöffnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Anzeige“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Beleuchtung“...
  • Seite 80 Wählen Sie mit die gewünschte Einstellung und drücken Sie Einstellung Erklärung Die Hintergrundbeleuchtung des Displays ist immer inaktiv. Die Hintergrundbeleuchtung des Displays ist immer aktiv. Auto-Abschaltung Die Hintergrundbeleuchtung des Displays wird nach einer bestimmten Zeitspanne ohne Bedienung abgeschaltet.

  • Seite 81: Einstellen Des Display-Kontrasts

    Einstellen des Display-Kontrasts Sie können den Kontrast einstellen, wenn Ihnen das Display zu hell oder dunkel erscheint und es dadurch schwer abzulesen ist. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöffnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Anzeige“...

  • Seite 82: Batterietyp Einstellen

    Batterietyp einstellen Stellen Sie den im M2 benutzten Batterietyp korrekt ein, damit die verbleibende Batteriekapazität exakt dargestellt werden kann. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöffnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Stromversorg.“...
  • Seite 83 Wählen Sie mit den Batterietyp und drücken Sie zur Bestätigung Einstellung Erklärung Alkaline Alkaline-Batterien Ni-MH Nickel-Metall-Hydrid-Akkus Lithium Lithium-Batterien HINWEIS: Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird die Einstellung für den Batterietyp im Anschluss an die Einstellung des Datums und der Uhrzeit eingeblendet.

  • Seite 84: Einstellen Der Automatischen Abschaltung (Auto-Abschaltung)

    Einstellen der automatischen Abschaltung (Auto- Abschaltung) Der M2 kann so eingestellt werden, dass er sich nach einer bestimmten Dauer ohne Bedienung automatisch abschaltet. Wenn das Gerät dauerhaft eingeschaltet bleiben soll, stellen Sie die Funktion „Auto-Abschalt.“ auf „Aus“. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöffnet.
  • Seite 85 Stellen Sie mit die Dauer ein, nach der das Gerät ausgeschaltet wird, und drücken Sie zur Bestätigung Einstellung Erklärung Das Gerät wird nicht automatisch ausgeschaltet. 10 min Bei Nichtbenutzung wird das Gerät nach 10 Minuten automatisch ausgeschaltet. 60 min Bei Nichtbenutzung wird das Gerät nach 60 Minuten automatisch ausgeschaltet.

  • Seite 86: Verwalten Von Microsd-Karten

    Verwalten von microSD-Karten Formatieren von microSD-Karten Sie können die Performance einer microSD-Karte optimieren, indem Sie sie im M2 formatieren. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöffnet. Wählen Sie mit den Eintrag „SD-Karte“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Format SD“...
  • Seite 87 ANMERKUNG: • Sie können den Screen zur Formatierung der microSD-Karte auch durch Drücken von während des Einschaltens öffnen. • Zur Maximierung der Leistung sollten Sie neue oder in anderen Geräten verwendete microSD-Karten immer formatieren. • Bedenken Sie, dass alle auf der microSD-Karte gespeicherten Daten beim Formatieren gelöscht werden.

  • Seite 88: Testen Von Microsd-Karten

    Testen von microSD-Karten Damit testen Sie, ob die Schreibgeschwindigkeit der microSD-Karte die mit dem M2 aufgenommenen Daten ohne Probleme verarbeiten kann. Ein Quick-Test kann schnell durchgeführt werden, während für den vollständigen Test die gesamte microSD-Karte überprüft wird. Durchführen eines Schnelltests Drücken Sie , während der Home-Screen dargestellt wird.
  • Seite 89 ANMERKUNG: Auch wenn als Ergebnis eines Performance-Tests „OK“ ausgegeben wird, ist das keine Garantie dafür, dass keine Schreibfehler auftreten. Diese Information ist vielmehr als Richtwert gedacht. HINWEIS: Ein aktiver Test kann durch Drücken von abgebrochen werden.

  • Seite 90: Durchführen Eines Vollständigen Tests

    Durchführen eines vollständigen Tests Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöffnet. Wählen Sie mit den Eintrag „SD-Karte“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Ausf. Test“ und drücken Sie zur Bestätigung Nun wird die Dauer für den vollständigen Test angezeigt.
  • Seite 91 HINWEIS: Sie können den Test pausieren, indem Sie drücken, und mit wieder fortsetzen. Ein aktiver Test kann durch Drücken von abgebrochen werden.

  • Seite 92: Wiederherstellen Der Werkseinstellungen

    Wiederherstellen der Werkseinstellungen Sie können alle Einstellungen des M2 auf ihre Vorgabewerte zurücksetzen. Drücken Sie , während der Home-Screen dargestellt wird. Nun wird der Menü-Screen geöffnet. Wählen Sie mit den Eintrag „System“ und drücken Sie zur Bestätigung Wählen Sie mit den Eintrag „Initialisieren“...

  • Seite 93: Verwaltung Der Firmware

    Die Firmware-Versionen werden eingeblendet. Aktualisieren der Firmware Die Firmware des M2 kann auf die neueste Version aktualisiert werden. Dateien mit der neuesten Firmware-Version können von der ZOOM-Webseite heruntergeladen werden (zoomcorp.com). Folgen Sie den Anleitungen im „M2 Firmware Update Guide“ auf der M2-Download-Seite.

  • Seite 94: Anhang

    Anhang Fehlerbehebung Wenn Sie denken, dass sich der M2 ungewöhnlich verhält, überprüfen Sie zunächst die folgenden Punkte. Probleme bei der Aufnahme/Wiedergabe Kein oder nur sehr leiser Sound (→ Abhören der • Vergewissern Sie sich, dass die Kopfhörerlautstärke o. ä. nicht zu niedrig eingestellt ist. Eingangs- und Wiedergabesignale) Das Signal des internen Mikrofons ist nicht oder nur sehr leise zu hören.

  • Seite 95: Andere Fehler

    Smartphone oder Tablet sowie die benutzten Anwendungen das 32-Bit-Float-Format unterstützen. • Auch wenn die Option „ZOOM M2“ in den „Sound“-Einstellungen des Computers nicht angeboten wird, kann der M2 als 32-Bit-Float-USB-Mikrofon verwendet werden, wenn es in einer Anwendung, die das 32- Bit-Float-Format unterstützt, als „Ton“- oder „Eingabe/Ausgabe“-Gerät ausgewählt wird.

  • Seite 96: Spezifikationen

    • Verwenden Sie ein USB-Kabel, das eine Datenübertragung unterstützt. USB-Mikrofon USB 2.0 High Speed 48 kHz 24 Bit oder 32-Bit-Float Datenübertragung USB 2.0 High Speed Stromversorgung Zwei AA-Batterien (Alkaline, NiMH oder Lithium) Netzteil (ZOOM AD-17): DC 5 V / 1 A • Eine Stromversorgung über USB wird unterstützt.
  • Seite 97 Geschätzte Betriebsdauer mit Batterien Stereoaufnahme, Alkaline-Batterien: ca. 11 Stunden • Diese Werte sind Näherungen. 48 kHz/32-Bit-Float, NiMH-Batterien (1.900 mAh): ca. 10,5 • Die Laufzeiten im Dauerbetrieb wurden mit kein Kopfhörer, Stunden hauseigenen Testverfahren ermittelt. Die Hintergrundbeleuchtung Lithium-Batterien: ca. 22 Stunden tatsächlichen Laufzeiten hängen stark von des Displays aus den jeweiligen Betriebsbedingungen ab.
  • Seite 98 ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan zoomcorp.com Z2I-4737-01...
