Heizsystem Tempura

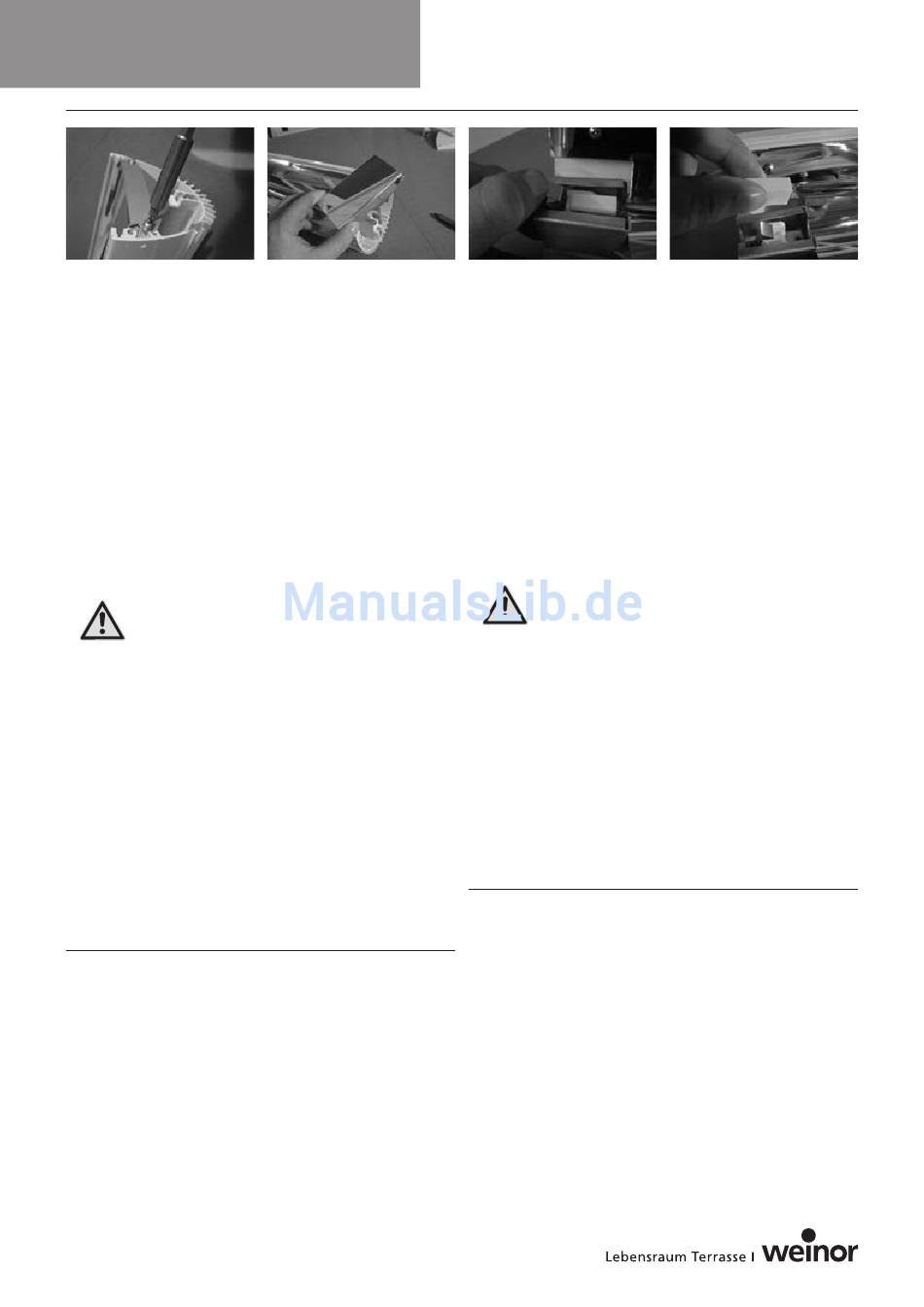

Pict 7.12
7.3

Wechseln des Infrarotstrahlers

• Legen Sie die Tempura auf eine Arbeitsplattform und lösen Sie
jeweils die drei Senk-Blechschrauben an den Kopfplatten (hierzu
benötigen Sie einen Torx-Schraubendreher T20, Pict 7.10).
• Nehmen Sie die Kopfplatten ab und ziehen Sie das Schutzgitter
seitlich aus dem Heizungsgehäuse (Pict 7.11).
• Entfernen Sie die Seitenreflektoren. Hierzu müssen Sie die seit-
lich ins Gehäuse geschraubten Kreuzschlitzschrauben (2 Stück
pro Seitenreflektor) mittels eines Kreuzschlitz-Schraubendrehers
der Größe PH 2 entfernen.
• Drücken Sie die Klammern an den ClicFit-Halterungen zur Seite
und ziehen Sie den zu ersetzenden Infrarotstrahler aus den
ClicFit-Halterungen heraus (Pict 7.12 und 7.13).
• Setzen Sie den neuen Infrarotstrahler auf entsprechende Weise
wieder ein (Pict 7.14).
Fassen Sie den Infrarotstrahler niemals mit den Fingern
an, da ansonsten die Lebensdauer des Strahlers erheb-
lich verkürzt wird. Sollte dieses jedoch unvermeidbar
sein, wischen sie den Strahler mit einem weichen Tuch
ab um die Fettrückstände wieder komplett zu entfer-
nen (Pict 7.15).
• Befestigen Sie die Seitenreflektoren wieder mit den Kreuzschlitz-
schrauben.
• Schieben Sie das Schutzgitter wieder seitlich in das Heizungs-
gehäuse.
• Setzen Sie die Kopfplatten auf und verschrauben Sie diese
wieder mit den drei Senk-Blechschrauben.
• Montieren Sie die Tempura wieder, wie im entsprechenden
Kapitel beschrieben.
• Nun können Sie die Heizung wieder mit dem Netzstecker oder
der Steckverbindung (Hirschmann) an das Stromnetz anschließen.
• Stromzufuhr über allpolige Trennvorichtung (Haushaltssiche-
rung oder der FI-Schutzschalter) einschalten.
• Schalten Sie die Tempura wieder ein und prüfen Sie ob die
Heizung aufleuchtet und wieder Wärmestrahlung abgibt.
8. Reinigen der Tempura
• Schalten Sie die Stromzufuhr über die allpolige Trennvorrichtung
(Sicherung) ab und lassen Sie die Heizung abkühlen.
• Bei Bedarf reinigen Sie das Gerät mit einem leicht angefeuchte-
ten Tuch.
• Zur Beseitigung von Staub am Reflektor und Heizstab benutzen
Sie am besten einen Pinsel mit langen, weiche Borsten.
• Bei sehr starken Verschmutzungen lassen Sie das Gerät von
einem Fachmann reinigen.
Pict 7.13
Montageanleitung
Montagehandleiding
Pict 7.14
7.3 Verwisselen van de infrarood­straler
• Leg de Tempura op een stevige ondergrond en draai de drie
plaatschroef met platverzonken kop bij de kopplaten los (hier-
voor heeft u een Torx-schroevendraaier T20 nodig, Pict 7.10).
• Verwijder de kopplaten en trek het veiligheidsrooster aan de
zijkant uit het verwarmingshuis (Pict 7.11).
• Verwijder de zijreflectoren. Daarvoor moet u de aan de zijkant
in het huis geschroefde kruiskopschroeven (2 stuks per zijreflec-
tor) d.m. v. een kruiskopschroevendraaier PH 2) verwijderen.
• Druk de klemmen bij de clicfit-houders opzij en trek de te
vervangen infrarood-straler uit de clicfit- houders (Pict 7.12 en
7.13).
• Breng de nieuwe infrarood-straler op dezelfde wijze aan
(Pict 7.14).
De infrarood-straler nooit met uw vingers aanraken,
daar de levensduur van de straler hierdoor aanzienlijk
verkort wordt. Mocht dit echter niet te vermijden zijn,
veeg dan de straler met een zachte doek af om even-
tuele vetresten compleet te verwijderen (Pict 7.15).
• Bevestig de zijreflectoren weer met de kruiskopschroevendraaier.
• Schuif het veiligheidsrooster weer langs de zijkant in het
verwarmingshuis.
• Monteer de kopplaten en bevestig deze weer met de drie plaat-
schroef met platverzonken kop.
• Monteer de Tempura weer zoals boven omschreven.
• U kunt nu de verwarming weer met de netstekker of de
stekkerverbinding (Hirschmann) aan het stroomnet aansluiten.
• Stroomtoevoer via het scheidingsmechanisme op alle polen
(zekering of veiligheidsschakelaar) weer inschakelen.
• Schakel de Tempura weer in en controleer of de infrarood- straler
gloeit en weer warmte afgeeft.
8.

Reinigen van de Tempura

• Schakel de stroomtoevoer via het scheidingsmechanisme
(zekering) uit en laat de verwarming afkoelen.
• Indien nodig het apparaat met een vochtige doek reinigen.
• Om vuil van de reflector te verwijderen kunt u het beste een
kwast met lange, zachte haren gebruiken.
• Bij ernstige vervuiling verdient het aanbeveling het apparaat
door een vakman te laten reinigen. Indien nodig het apparaat
met een vochtige doek reinigen.
16
Pict 7.15
