Heizsystem Tempura

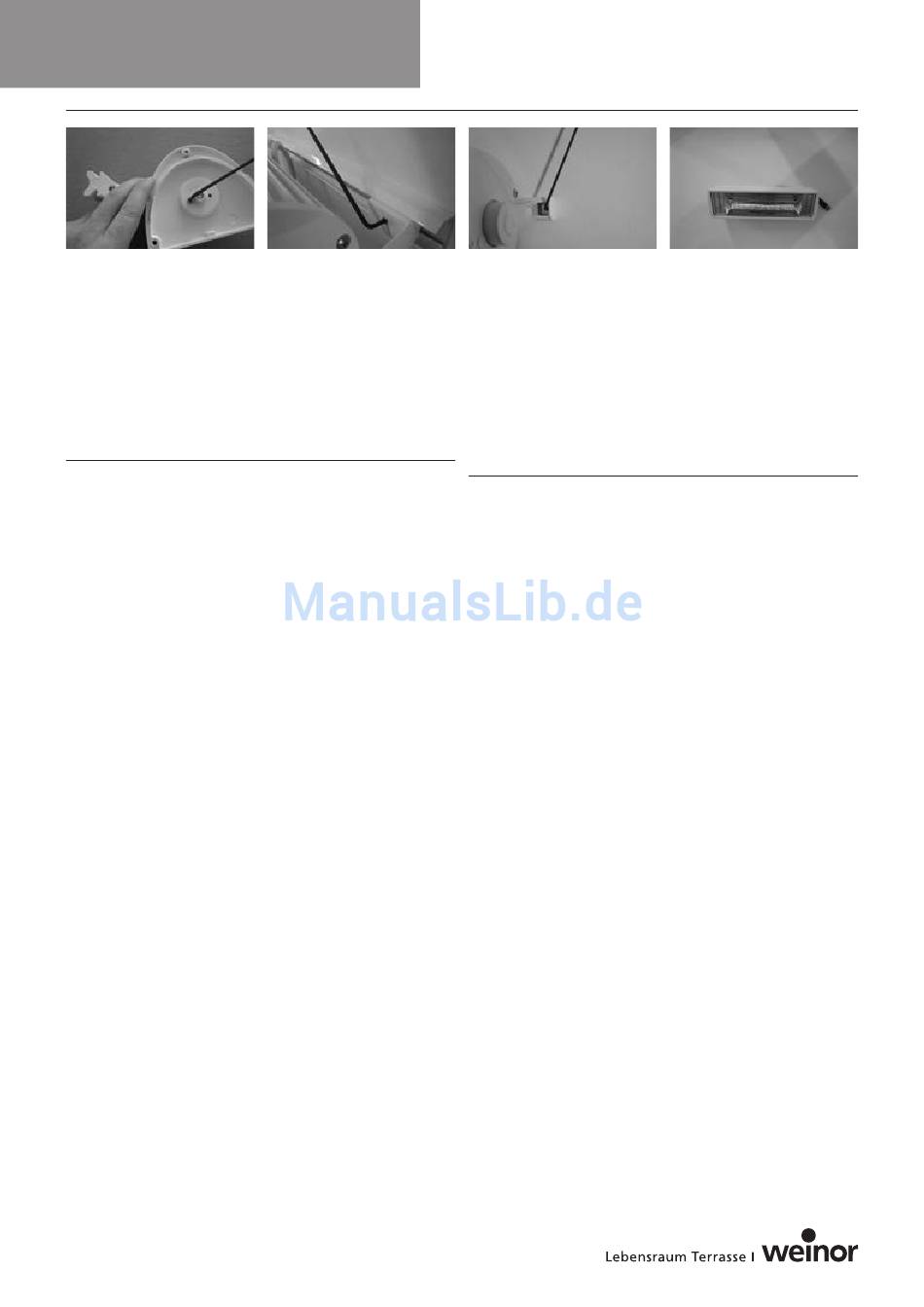

Pict 4.14
• Nun darf die Heizung nur noch um ca. 40° schwenkbar und
immer nach unten geneigt sein. Sollte dies nicht der Fall sein,
überprüfen und korrigieren Sie die Platzierung der Innen-
sechskantschrauben (M4) in der Kopfplatte (Pict 4.14).
• Schieben Sie die Abdeckkappen seitlich in das Führungsprofil
und kontern Sie diese mittels der Gewindestifte (hierzu
benötigen Sie einen Inbusschlüssel SW 3, Pict 4.15 – 4.17).
4.2.2
Deckenbefestigung
Sollte die Tempura Universal trotz Deckenbefestigung so montiert
sein, dass diese nicht vor Spritzwasser geschützt ist, so ist sie so
einzustellen, dass die Regenablaufbohrungen nach unten zeigen
und somit ein Ablaufen des Wassers gewährleistet ist.
Die Tempura Universal wird über die Arme mittels des Führungs-
profils an der Decke fixiert. Zur Anbringung gehen Sie bitte folgen-
dermaßen vor:
• Nehmen sie die Tempura Universal aus der Verpackung.
• Suchen Sie sich die gewünschte Anbringungsposition für die
Tempura Universal aus und positionieren Sie das Führungsprofil
an gewünschter Stelle.
• Achten Sie darauf, dass auf einer Seite der Schiene genügend
Platz ist um die Tempura Universal seitlich in die Schiene zu
schieben. Für die Abdeckkappen benötigen Sie jeweils 2 cm Platz
für die Tempura auf einer Seite 46 cm (Alternativ können Sie
die Tempura mit versetzten Armen einschieben, dann benötigen
Sie beidseitig 7 cm Platz.).
• Markieren Sie mittels der Stanzungen im Profile die Positionen
für die Bohrungen.
• Bohren Sie die geeigneten Anbringungslöcher.
• Befestigen Sie das Führungsprofil mittels der mit gelieferten
(oder anderen, den baulichen Gegebenheiten angepassten)
Befestigungsmitteln.
• Schieben Sie die Tempura Univeral so in das Führungsprofil, dass
diese mittig in dem Profil platziert ist.
• Befestigen Sie die Tempura Universal über die Gewindestifte in
den Armen (hierzu benötigen Sie einen Inbusschlüssel SW 3).
• Schieben Sie die Abdeckkappen seitlich in das Führungsprofil
und kontern Sie diese mittels der Gewindestifte (hierzu benöti-
gen Sie einen Inbusschlüssel SW 3).
Pict 4.15
Montageanleitung
Montagehandleiding
Pict 4.16
• De verwarming moet nu nog maar 40 graden gedraaid kunnen
worden en naar beneden gericht zijn. Mocht dit niet het geval
zijn, dan dient u de positie van de binnenzeskantschroeven
(M4) in de kopplaat te controleren en eventueel te corrigeren
(Pict 4.14).
• Schuif de afdekkappen aan de zijkant in het geleidingsprofiel
en zet deze d.m. v. de pennen met schroefdraad vast (hiervoor
heeft u een inbussleutel SW 3 nodig, Pict 4.15 – 4.17).
4.2.2
Bevestiging aan het plafond
Mocht de Tempura universeel ondanks bevestiging aan het plafond
zo gemonteerd zijn, dat deze niet tegen spatwater beschermd is,
dient deze zo ingesteld te worden, dat de gaten voor de afvoer van
regenwater naar beneden wijzen en een optimale afvoer van het
regenwater gegarandeerd wordt.
De Tempura universeel wordt via de armen door middel van het
geleidingsprofiel aan het plafond vastgezet. Voor de montage dient
u als volgt te werk te gaan:
• Neem de Tempura universeel uit de verpakking.
• Bepaal de gewenste positie voor de montage van de Tempura
universeel en monteer het geleidingsprofiel op de gewenste
plaats.
• Let erop, dat aan een kant van de rails genoeg plaats overblijft
om de Tempura universeel langs de zijkant in de rails te schuiven.
Voor de afdekkappen heeft u bij een breedte van 46 cm van
de Tempura aan iedere zijde 2 cm nodig. (Als alternatief kunt
u de Tempura, waarbij de armen verplaatst zijn, erin schuiven.
U heeft dan aan iedere zijde 7 cm plaats.)
• Markeer d.m. v. de uitgestanste gaten in het profiel de plaats voor
de boorgaten.
• Boor de gaten.
• Bevestig het geleidingsprofiel d.m. v. de bijgeleverde (of andere
voor de bouwkundige situatie geschikte) bevestigingsmiddelen.
• Schuif de Tempura universeel zo in het geleidings profiel, dat deze
in het midden van het profiel komt te zitten.
• Bevestig de Tempura universeel via de pennen met schroefdraad
in de armen (hiervoor heeft u een inbussleutel SW 3 nodig).
• Schuif de afdekkappen aan de zijkant in het geleidingsprofiel
en schroef deze met de pennen met schroefdraad vast (hiervoor
heeft u een inbussleutel SW 3 nodig).
11
Pict 4.17
