Heizsystem Tempura
Pict 4.2
Pict 4.6
Pict 4.10

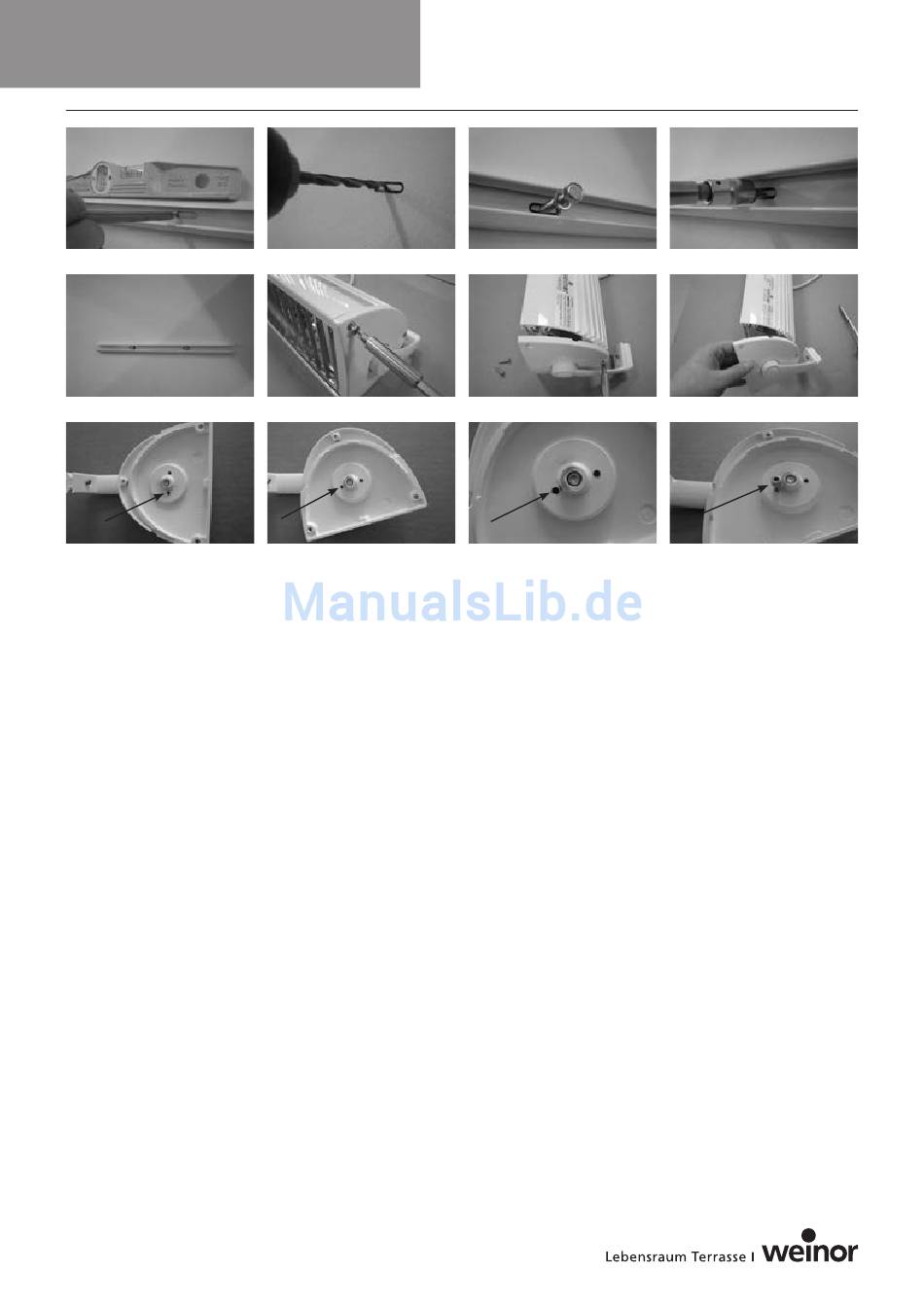

• Richten Sie das Führungsprofil mit einer Wasserwaage
horizontal aus (Pict 4.2).
• Markieren Sie mittels der Stanzungen im Profile die Positionen
für die Bohrungen.
• Bohren Sie die geeigneten Anbringungslöcher (Pict 4.3).
• Befestigen Sie das Führungsprofil mittels der mit gelieferten
(oder anderen, den baulichen Gegeben heiten angepassten)
Befestigungsmitteln (Pict 4.4 – 4.6).
• Nehmen Sie mindestens eine Kopfplatte ab, um an dieser den
Schwenkwinkel so einzuschränken, dass Sie nicht nach oben
geschwenkt werden kann. Legen Sie die Tempura Universal
hierzu auf eine Arbeitsplattform.
• Lösen Sie jeweils die drei Senk-Blechschrauben an der Kopf-
platten (hierzu benötigen Sie einen Torx-Schraubendreher T20,
Pict 4.7 und 4.8).
• Nehmen Sie die Kopfplatten ab (Pict 4.9).
• Drehen Sie die Kopfplatte bis zur unterst einstell baren Position.
Schrauben Sie nun in die untere Gewindebohrung (M4) eine
der mitgelieferte Innensechskantschrauben (M4 x 8) bis zum
Aufliegen ein (Sie benötigen einen Inbusschlüssel SW 3,
Pict 4.10 – 4.13).
• Befestigen Sie die Kopfplatte wieder mittels der drei Senk-Blech-
schrauben am Gehäuse.
• Schieben Sie die Tempura Univeral so in das Führungsprofil,
dass diese mittig in dem Profil platziert ist. Achten Sie darauf,
dass die Regen ablauf bohrungen an der unteren Seite sind.
• Befestigen Sie die Tempura Universal über die Gewindestifte in
den Armen (hierzu benötigen Sie einen Inbusschlüssel SW 3).
Pict 4.3
Pict 4.7
Pict 4.11
Montageanleitung
Montagehandleiding
Pict 4.4
Pict 4.8
Pict 4.12
• Het geleidingsprofiel met een waterpas in horizontale positie
brengen (Pict 4.2).
• Markeer door middel van de voorgestanste gaten in de profielen
de aan te brengen boorgaten.
• Boor de gaten (Pict 4.3).
• Bevestig het geleidingsprofiel door middel van de bijgeleverde
bevestigingsmiddelen (of andere aan de bouwkundige situatie
aangepaste bevestigingsmiddelen, Pict 4.4 – 4.6).
• Verwijder tenminste een van de kopplaten om bij deze de
draaihoek zo in te stellen, dat de warmtestraler niet naar boven
gedraaid kan worden. Leg de Tempura universeel daarna op
een stevige ondergrond.
• Draai de drie plaatschroef met platverzonken kop aan de koppla-
ten los (hiervoor heeft u een Torx-schroevendraaier T20, Pict 4.7
en 4.8) nodig.
• Verwijder de kopplaten (Pict 4.9).
• Draai de kopplaat in de laagst instelbare positie. Schroef nu in de
onderste schroefdraadboring (M4) een van de bijgeleverde bin-
nenzeskantschroeven (M4 x 8) (u heeft hiervoor een inbussleutel
SW 3 nodig, Pict 4.10 – 4.13).
• Bevestig de kopplaat weer met de drie plaatschroef met platver-
zonken kop aan het huis.
• Schuif de Tempura universeel zo in het geleidings profiel, dat deze
in het midden van het profiel komt te zitten. Let erop, dat de
gaten voor de afvoer van regenwater zich aan de onderzijde
bevinden.
• Bevestig de Tempura universeel met de pennen met schroefdraad
in de armen (hiervoor heeft u een inbussleutel SW 3 nodig).
10
Pict 4.5
Pict 4.9
Pict 4.13
