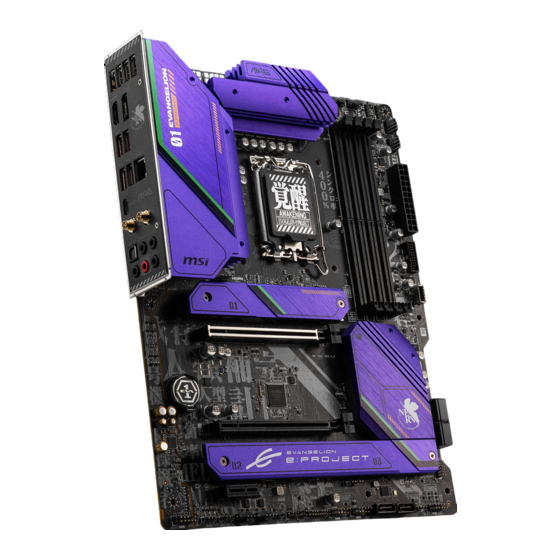

MSI MAG B660 TOMAHAWK EVA e-PROJECT Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für MAG B660 TOMAHAWK EVA e-PROJECT:
- Bedienungsanleitung (313 Seiten) ,
- Bedienungsanleitung
Verwandte Anleitungen für MSI MAG B660 TOMAHAWK EVA e-PROJECT
Inhaltszusammenfassung für MSI MAG B660 TOMAHAWK EVA e-PROJECT
- Seite 1 All manuals and user guides at all-guidesbox.com MAG B660 TOMAHAWK EVA e-PROJECT Motherboard User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書 사용 명서 使用手冊 使用手册...
-
Seite 3: Quick Start
Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’avoir choisi la carte mère MSI®. Ce manuel fournit une rapide présentation avec des illustrations explicatives qui vous aideront à assembler votre ordinateur. - Seite 48 All manuals and user guides at all-guidesbox.com Inhalt Sicherheitshinweis ..................3 Spezifikationen .................... 4 Packungsinhalt ..................10 Rückseite E/A .................... 11 LAN Port LED Zustandstabelle ................11 Konfiguration der Audioanschlüsse ..............11 Realtek Audio Console ..................12 Übersicht der Komponenten ..............15 CPU Sockel ......................
- Seite 49 All manuals and user guides at all-guidesbox.com Installation von OS, Treibern & MSI Center ..........31 Installation von Windows 10/ Windows 11 ............31 Installation von Treibern ..................31 MSI Center ......................32 UEFI BIOS ....................33 BIOS Setup ......................34 Öffnen des BIOS Setups..................
-
Seite 50: Sicherheitshinweis
All manuals and user guides at all-guidesbox.com Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Seite 51: Spezifikationen
Spezifikationen ∙ Unterstützt Intel® Core™ der 12. Generation Prozessoren, Pentium® Gold und Celeron® Prozessoren ∙ Prozessor Sockel LGA1700 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz Intel® B660 Chipsatz ∙ 4x DDR5 Speicherplätze, aufrüstbar bis 128 GB* ∙... - Seite 52 All manuals and user guides at all-guidesbox.com Fortsetzung der vorherigen Spalte ∙ 6x SATA 6Gb/s Anschlüsse ▪ SATA5~8 Steckplatz (von B660 Chipsatz) ▪ SATAA~B (von ASM1061) ∙ 3x M.2 Steckplätze (Key M) ▪ M2_1 Steckplatz (von CPU) ▫ Unterstützt bis zu PCIe 4.0 x4 ▫...
- Seite 53 All manuals and user guides at all-guidesbox.com Fortsetzung der vorherigen Spalte Realtek® ALC1220P Codec Audio ∙ 7.1-Kanal-HD-Audio ∙ Unterstützt den S/PDIF-Ausgang 1x Intel® RTL8125B-CG 2,5Gbit/s LAN Controller Intel® Wi-Fi 6 6E ∙ Das Wireless-Modul ist im M.2 (Key-E) Steckplatz vorinstalliert ∙...
- Seite 54 ∙ ACPI 6.4, SMBIOS 3.4 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ MSI Center ∙ Intel® Extreme Tuning Utility ∙ MSI APP Player (BlueStacks) Software ∙ Open Broadcaster Software (OBS) ∙ CPU-Z MSI GAMING ∙ Google Chrome™, Google Toolbar, Google Drive ∙ Norton™ Internet Security Solution Fortsetzung auf der nächsten Spalte...
- Seite 55 Funktionen ∙ True Color ∙ Live Update ∙ Hardware Monitor ∙ Super Charger ∙ Speed Up ∙ Smart Image Finder ∙ MSI Companion ∙ Audio ▪ Audio Boost ∙ Netzwerk ▪ 2.5G LAN ▪ LAN Manager ▪ Intel Wi-Fi Besondere Funktionen ∙...
- Seite 56 ▪ Dual-CPU-Power 8+8 Pin ▪ 2oz Kupfer verdicktes PCB ∙ Schutz ▪ PCI-E Steel Armor ▪ Vorinstallierte Anschlussblende ∙ Erfahrung ▪ MSI Center ▪ Click BIOS 5 ▪ CPU Cooler Tuning ▪ EZ M.2 Clip ▪ App-Player ▪ Tile Spezifikationen...
-
Seite 57: Packungsinhalt
All manuals and user guides at all-guidesbox.com Packungsinhalt Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Motherboard MAG B660 TOMAHAWK EVA e-PROJECT Schnellinstallationsanleitung Dokumentation MSI Prämienprogramm Flyer Anwendung Treiber-DVD Kabel SATA 6Gb/s Kabel Wi-Fi Antenne Gehäuse-Aufkleber M.2 Schraube + Abstand (2 Stück pro Packung) Zubehör... -
Seite 58: Rückseite E/A
All manuals and user guides at all-guidesbox.com Rückseite E/A Wi-Fi Antennenanschlüsse USB 2.0 Audioanschlüsse Typ-A 2,5Gbit/s LAN DisplayPort Optischer USB 3.2 USB 3.2 S/PDIF- Gen 2x2 Gen 2 Ausgang 20Gbit/s (10Gbit/s) Typ-C Typ-A LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung... -
Seite 59: Realtek Audio Console
All manuals and user guides at all-guidesbox.com Realtek Audio Console Nach der Installation des Realtek Audio Console-Treibers, können Sie die Audioeinstellungen verändern, um ein optimales Klangerlebnis erzeugen. Optimierungen Geräteauswahl Lautstärke Anschluss Verbindungsstatus ∙ Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle. Das aktuell aktivierte Gerät ist mit einem Haken gekennzeichnet. -
Seite 60: Audiobuchsen Für Stereo-Lautsprecher
All manuals and user guides at all-guidesbox.com Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A... - Seite 61 All manuals and user guides at all-guidesbox.com Antennen installieren 1. Schrauben Sie die Antennen fest an die Antennenanschlüsse, wie gezeigt. 2. Richten Sie die Antennenspitzen aus. Rückseite E/A...
-
Seite 62: Übersicht Der Komponenten
All manuals and user guides at all-guidesbox.com Übersicht der Komponenten JRGB2 CPU_PWR1 PUMP_FAN1 Prozessor Sockel CPU_FAN1 JRAINBOW1 CPU_PWR2 SYS_FAN1 SYS_FAN2 ATX_PWR1 JUSB3 SYS_FAN5 JUSB4 M2_1 DIMMB2 DIMMB1 PCI_E1 DIMMA2 DIMMA1 BAT1 SATA ▼ 5 ▲ 6 JBAT1 PCI_E2 SATA ▼ 7 ▲ 8 M2_3 M2_2 JTPM1... -
Seite 63: Cpu Sockel
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren. -
Seite 64: Dimm Steckplätze
DIMMs oder beim Übertakten zu verwenden. ∙ Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: www.msi. ∙ com. Übersicht der Komponenten... -
Seite 65: Pci_E1~3: Pcie Erweiterungssteckplätze
All manuals and user guides at all-guidesbox.com PCI_E1~3: PCIe Erweiterungssteckplätze PCI_E1: PCIe 4.0 x16 (von CPU) BAT1 PCI_E2: PCIe 3.0 x4 (von B660 Chipsatz) PCI_E3: PCIe 3.0 x1 (von B660 Chipsatz) ⚠ Wichtig ∙ Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet. -
Seite 66: M2_1~3: M.2 Steckplätze (Key M)
All manuals and user guides at all-guidesbox.com M2_1~3: M.2 Steckplätze (Key M) ⚠ Wichtig ∙ Intel® RST unterstützt nur PCIe M.2 SSD mit UEFI ROM. M2_2~3 Steckplätze unterstützt Intel® ∙ Optane™ Memory. M2_1 M2_3 M2_2 Installation eines M.2 Steckplatzes 1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers. 2. - Seite 67 All manuals and user guides at all-guidesbox.com 3. Wenn kein EZ M.2 Clip installiert ist, installieren Sie bitte das mitgelieferte EZ M.2 Clip-Kit entsprechend Ihrer SSD-Länge im M.2-Steckplatz. 4. Stecken Sie eine M.2 SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. 30º...
-
Seite 68: Sata5~8 & Sataa~B: Sata 6Gb/S Anschlüsse
All manuals and user guides at all-guidesbox.com SATA5~8 & SATAA~B: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATAA SATA6 SATA5 SATAB SATA8 SATA7 ⚠ Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die ∙... -
Seite 69: Cpu_Pwr1~2, Atx_Pwr1: Stromanschlüsse
All manuals and user guides at all-guidesbox.com CPU_PWR1~2, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1~2 Ground +12V Ground +12V Ground +12V Ground +12V +3,3V +3,3V +3,3V -12V Ground Ground PS-ON# ATX_PWR1 Ground Ground Ground Ground Ground PWR OK 5VSB +12V... -
Seite 70: Jdash1: Tuning Controller-Anschluss
All manuals and user guides at all-guidesbox.com JDASH1: Tuning Controller-Anschluss An diesem Anschluss wird ein optionales Tuning Controller-Modul angeschlossen. No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. -
Seite 71: Jusb4: Usb 3.2 Gen 2 Typ-C Anschluss
All manuals and user guides at all-guidesbox.com JUSB4: USB 3.2 Gen 2 Typ-C Anschluss Mit diesem Anschluss können Sie den USB 3.2 Gen 2 Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung verbinden. -
Seite 72: Jusb1~2: Usb 2.0 Anschlüsse
(Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. ∙ Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI Center-Dienstprogramm. JTBT1: Anschluss für Thunderbolt-Erweiterungskarte Mit diesem Anschluss können Sie eine Ein-/Ausgang der Thunderbolt- Erweiterungskarte anschließen. -
Seite 73: Cpu_Fan1, Pump_Fan1, Sys_Fan1~5: Stromanschlüsse Für Lüfter
All manuals and user guides at all-guidesbox.com CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. -
Seite 74: Jci1: Gehäusekontaktanschluss
All manuals and user guides at all-guidesbox.com JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. -
Seite 75: Jrgb1~2: Rgb Led Anschluss
R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. ∙ Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. Übersicht der Komponenten... -
Seite 76: Jrainbow1~2: Adressierbare Rgb-Led Anschlüsse
3 A (5 V). Bei einer Helligkeit von 20 Prozent unterstützt dieser Anschluss bis zu 200 LEDs. ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙ Übersicht der Komponenten... -
Seite 77: Jbat1: Clear Cmos Steckbrücke (Reset Bios)
All manuals and user guides at all-guidesbox.com JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. -
Seite 78: Installation Von Os, Treibern & Msi Center
All manuals and user guides at all-guidesbox.com Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 10/ Windows 11 1. Schalten Sie den Computer ein. -
Seite 79: Msi Center
All manuals and user guides at all-guidesbox.com MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. -
Seite 80: Uefi Bios
All manuals and user guides at all-guidesbox.com UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. -
Seite 81: Bios Setup
* Beim Drücken der F10 Taste wird das Fenster zum Speichern der Einstellungen angezeigt. Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte http://download.msi.com/manual/mb/Intel600BIOSde.pdf oder scannen Sie den QR-Code. UEFI BIOS... -
Seite 82: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Wechseln Sie mit dem Multi-BIOS-Switch zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat. - Seite 83 Schritte zur Aktualisierung des BIOS: 1. Installieren und starten Sie „MSI Center“ und gehen Sie zur Support-Seite. 2. Wählen Sie Live Update aus und klicken Sie auf die Schaltfläche Advance. 3. Wählen Sie die BIOS-Datei aus und klicken Sie auf das Install-Symbol.
- Seite 300 MSI will comply with the product take back requirements at the end of life of MSI- branded products that are sold into the EU. You can return these products to local collection points.
