Schnellstart
Vielen Dank, dass Sie sich für das MSI®
MORTAR
Motherboard entschieden haben. In diesem Abschnitt "Schnellstart" finden
Sie Diagramme, die Ihnen zeigen, wie Sie Ihren Computer installieren. Für einige der
Installationen gibt es auch Videodemonstrationen. Bitte verlinken Sie auf die URL,
um sie mit dem Webbrowser auf Ihrem Telefon oder Tablet anzusehen. Sie können
auch durch Scannen des QR-Codes auf die URL zugreifen.

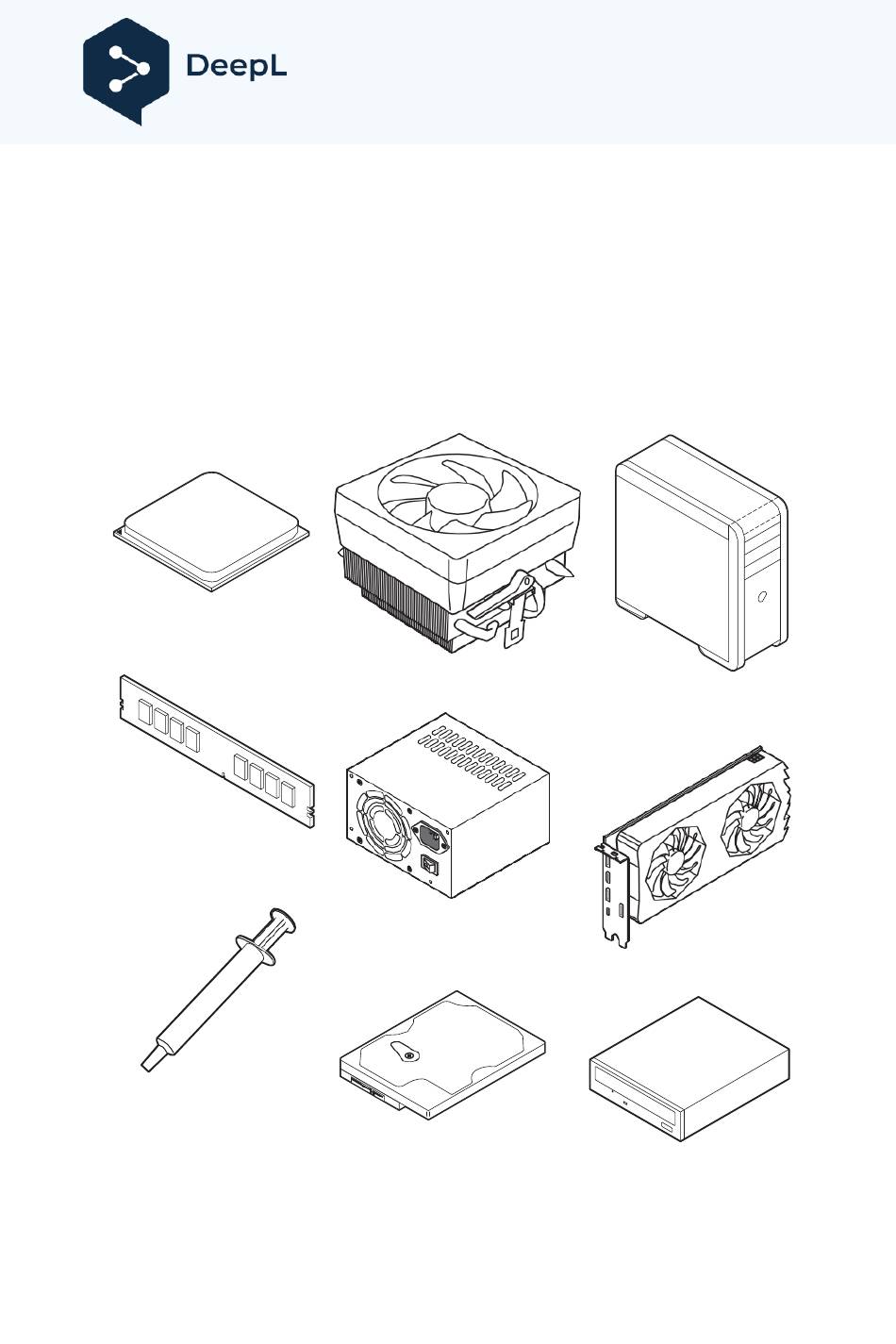

Vorbereiten von Werkzeugen und Komponenten
AM4 CPU
AMD®
DDR4-Speicher
Wärmeleitpaste
Abonnieren Sie DeepL Pro, um größere D
Weitere Informationen finden Sie unter
MAG B550M MORTAR WIFI/ MAG B550M
CPU-Lüfter
Stromversorgungseinheit
SATA-
Festplattenlaufwerk
Fahrges
tell
Grafikkarte
SATA-DVD-Laufwerk
S c h n e l l s t
w
