INTELLIGENTER CO
SENSOR MIT
2
ALARM
Das Gerät wird mit elektrischer Energie versorgt mit Spannungen die hoch genug
sind um Körperverletzung zu verursachen oder die Gesundheit zu gefährden.
Kalibrierungsverfahren:
Eine Sensorkalibrierung ist nicht erforderlich. Alle Sensorelemente werden in
unserem Werk kalibriert und geprüft.
Im unwahrscheinlichen Fall eines Ausfalls des CO
Bauteil ausgetauscht werden.
Firmware Upload
Neue Funktionalitäten und Fehlerbehebungen werden über ein Firmware-Update zur
Verfügung gestellt. Falls auf Ihrem Gerät nicht die neueste Firmware installiert ist,
kann es aktualisiert werden. SenteraWeb ist die einfachste Möglichkeit, die Firmware
des Geräts zu aktualisieren. Falls Sie kein Internet-Gateway zur Verfügung haben,
kann die Firmware über die 3SM-Boot-Anwendung (Teil der Sentera 3SMcenter
Software-Suite) aktualisiert werden.
Achten Sie darauf, dass die Spannungsversorgung während des "Bootload"-
Vorgangs nicht unterbrochen wird, da Sie sonst Gefahr laufen, ungespeicherte
Daten zu verlieren.
LED-Anzeigen
1.
Wenn die grüne LED leuchtet, liegt der Messwert (Temperatur, relative Feuchte
oder CO
) zwischen dem minimalen und maximalen Alarmbereich (Fig.6). In
2
diesem Fall ist der akustische Alarm AUS.
2.
Wenn die gelbe LED leuchtet, befindet sich der Messwert (Temperatur, relative
) im Alarmbereich (Fig. 6). In diesem Fall ist der akustische
Feuchte oder CO
2
Alarm ON (EIN).
Die gelbe LED blinkt, wenn die Modbus Kommunikation gestoppt ist und HR8
aktiviert ist (Modbus-Timeout > 0 Sekunden).
3.
Wenn die rote LED aufleuchtet, befindet sich der Messwert (Temperatur, relative
Feuchte oder CO
) unter dem minimalen Messbereich oder über dem maximalen
2
Wert. Eine blinkende rote LED zeigt den Verlust der Kommunikation mit einem
Sensor an (Fig. 6). In diesem Fall ist der akustische Alarm ON (EIN).
Wenn sich der Sensor im Bootloader Modus befindet, blinken die grüne und die
gelbe LED abwechselnd. Während des Firmware Downloads blinkt zusätzlich die
rote LED.
Der akustische Alarmausgang kann über das Holdingregister 78 eingestellt
werden. Das Schreiben von 0 in Holding Register 78 deaktiviert den akustischen
Alarm. Standardmäßig ist die akustische Alarmfunktion auf " ständig" eingestellt.
Indem Sie 2 in das Holding Register 78 schreiben, wird der akustische Alarm auf
'gepulst' umgestellt.

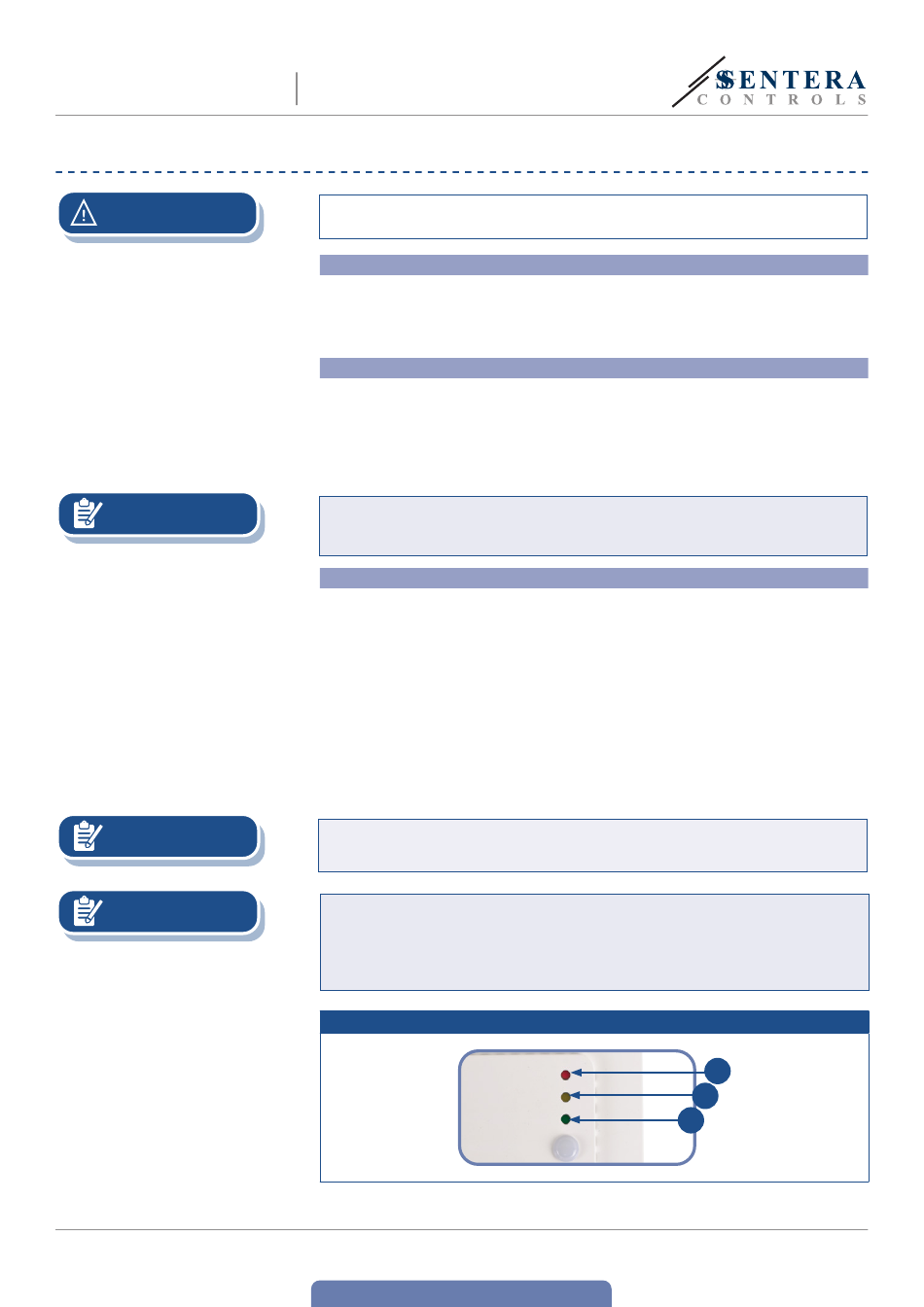

Fig. 6 LED Anzeige
