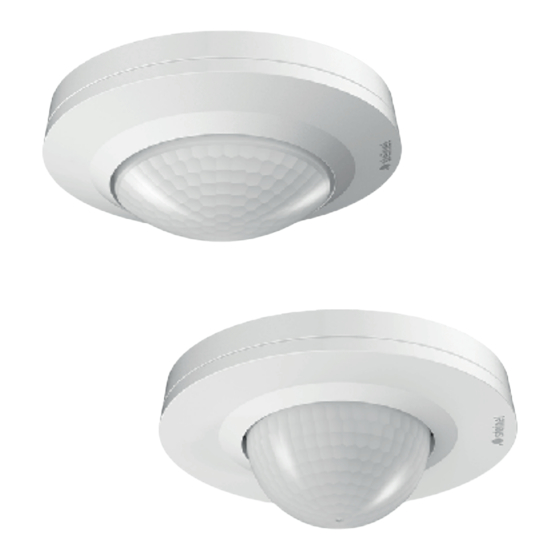

- Seite 1 Mult sensor True Presence BT IPD Mult sensor A r BT IPD MD IR 4360-8 COM1 MD IR 4360-24 COM1 STL-_BDAL_Multisensor TP IP_148x210mm 2.indd 1 PD IR 4360-8 COM1 PD IR 4360-24 COM1...
-
Seite 2: Inhaltsverzeichnis
Inhalt Zu diesem Dokument Allgemeine Sicherheitshinweise Gerätebeschreibung Elektrischer Anschluss Montage Funktion Wartung und Pflege Entsorgung Herstellergarantie Technische Daten Störungsbehebung... -
Seite 3: Zu Diesem Dokument
1. Zu diesem Dokument – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Warnung vor Gefahren! Warnung vor Gefahren durch Strom! Warnung vor Gefahren durch Wasser! 2. Allgemeine Sicherheitshinweise Gefahr durch Nichtbeachtung der Gebrauchsanleitung! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. -
Seite 4: Gerätebeschreibung
– Nur Original-Ersatzteile verwenden. – Reparaturen sind nur durch Fachbetriebe zulässig. 3. Gerätebeschreibung Bestimmungsgemäßer Gebrauch – Sensor. – Deckenmontage im Innenbereich. – Variante AP für die Aufputzmontage. – Variante UP für die Unterputzmontage. – Variante DE für Deckeneinbaumontage. Sensorgrößen Der Sensor kann folgende Sensorgrößen erfassen: –... - Seite 5 Lieferumfang MD / PD IR 4360-8 COM1 Unterputz 1× 1× 1× – 1 Sensor – 1 Abdeckschale – 1 Sicherheitsdatenblatt (A) – 1 Quick-Start-Guide (B) Lieferumfang MD / PD IR 4360-8 COM1 Aufputz 1× 1× 1× – 1 Sensor – 1 Abdeckschale –...
- Seite 6 Produktmaße MD / PD IR 4360-8 COM1 Unterputz 70 mm Produktmaße MD / PD IR 4360-8 COM1 Aufputz 65 mm – 6 – Inhalt...
- Seite 7 Geräteübersicht MD / PD IR 4360-8 COM1 Unterputz Lastmodul Potistift Anschlussklemme Sensormodul – 7 – Inhalt...
- Seite 8 Geräteübersicht MD / PD IR 4360-8 COM1 Aufputz Aufputzadapter Sensormodul Anschlussklemme Abdeckring – 8 – Inhalt...
- Seite 9 Erfassungsbereich MD IR 4360-8 COM1 2,5 m 8,5 m Erfassungsbereich PD IR 4360-8 COM1 2,5 m 8,5 m – 9 – Inhalt...
- Seite 10 Lieferumfang MD / PD IR 4360-24 COM1 Unterputz 1× 1× 1× – 1 Sensor – 1 Abdeckschale – 1 Sicherheitsdatenblatt (A) – 1 Quick-Start-Guide (B) Lieferumfang MD / PD IR 4360-24 COM1 Aufputz 3.10 1× 1× 1× – 1 Sensor –...
- Seite 11 Produktmaße MD / PD IR 4360-24 COM1 Unterputz 3.11 75 mm Produktmaße MD / PD IR 4360-24 COM1 Aufputz 3.12 70 mm – 11 – Inhalt...
- Seite 12 Geräteübersicht MD / PD IR 4360-24 COM1 Unterputz 3.13 Lastmodul Potistift Anschlussklemme Sensormodul – 12 – Inhalt...
- Seite 13 Geräteübersicht MD / PD IR 4360-24 COM1 Aufputz 3.14 Aufputzadapter Sensormodul Anschlussklemme Abdeckring – 13 – Inhalt...
- Seite 14 Erfassungsbereich MD IR 4360-24 COM1 3.15 2,5 m 24,5 m Erfassungsbereich PD IR 4360-24 COM1 3.16 2,5 m 7,5 m 24,5 m – 14 – Inhalt...
-
Seite 15: Elektrischer Anschluss
4. Elektrischer Anschluss Die Netzzuleitung besteht aus einem mehradrigen Kabel (max. Ø der Leitungen: 2,5 mm): = Phase (meistens schwarz oder braun) = Neutralleiter (meistens blau) = Schutzleiter (grün/gelb) = Geschaltete Phase (meistens schwarz, braun oder grau) = Taster Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Sicherungskasten später zum Kurzschluss. - Seite 16 Anschluss Netzzuleitung COM1 Unterputz Anschluss Netzzuleitung COM1 Aufputz S N N < 50m – 16 – Inhalt...
-
Seite 17: Montage
5. Montage Gefahr durch elektrischen Strom! Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. • Strom abschalten und Spannungs zufuhr unterbrechen. • Spannungsfreiheit mit Spannungs prüfer kontrollieren. • Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt. Gefahr von Sachschäden! Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen. - Seite 18 Montageschritte Unterputz • Prüfen, dass die Spannungs zufuhr abgeschaltet ist. • Netzanschluss vornehmen. % „4. Elektrischer Anschluss“ – 18 – Inhalt...
- Seite 19 • Lastmodul auf Einbaudose festschrauben. • Magnetisches Sensormodul auf Lastmodul aufsetzen. • Stromversorgung einschalten. – 19 – Inhalt...
- Seite 20 Montageschritte Aufputz • Prüfen, dass die Spannungs zufuhr abgeschaltet ist. • Bohrlöcher anzeichnen. Ø 6 mm • Löcher bohren (Ø 6 mm) und Dübel einsetzen. – 20 – Inhalt...
- Seite 21 • Kabel durchziehen. • Lastmodul anschrauben. • Netzanschluss vornehmen. % „4. Elektrischer Anschluss“ – 21 – Inhalt...
- Seite 22 • Montagelasche herausbrechen. • Aufputzadapter aufsetzen. • Magnetisches Sensormodul aufsetzen. • Spannungszufuhr einschalten – 22 – Inhalt...
- Seite 23 Erfassungsreichweite anpassen Mit der Abdeckschale (Lieferumfang) kann die Erfassungs- reichweite individuell angepasst werden. 5.10 • Prüfen, dass die Spannungs zufuhr abgeschaltet ist. • Sensormodul vom Lastmodul abziehen. • Abdeckring und Linse demontieren. • Abdeckschale zuschneiden: Abgedeckte Linsensegmente verkürzen die Reichweite. •...
- Seite 24 5.11 • Abdeckring aufstecken. • Stromversorgung einschalten. • Einstellungen vornehmen. % „6. Funktion“...
-
Seite 25: Funktion
6. Funktion Werkseinstellungen Bei erstmaliger Inbetriebnahme des Sensors sowie beim Re set durch die Smart Remote APP werden die Werksein- stellungen aktiviert. Dämmerungseinstellung: 500 Lux Zeiteinstellung COM1: 5 min Voll-/Halbautomatik: Vollautomatik Dämmerungseinstellung Die gewünschte Ansprechschwelle kann von ca. 2 bis 1.000 Lux eingestellt werden. Tagbetrieb Der Sensor schaltet die Last unabhängig von der Umge- bungshelligkeit, wenn Bewegung detektiert wird. - Seite 26 Vollautomatik Die Beleuchtung schaltet je nach Helligkeit und Präsenz/ Bewegung automatisch EIN und AUS. Die Beleuchtung kann jederzeit manuell geschaltet werden. Dabei wird die Schaltautomatik vorübergehend unterbrochen. Präsentationsmodus Wird das Licht über einen Taster ausgeschaltet, aktiviert der Sensor den Präsentationsmodus. Die Last bleibt so lange ausgeschaltet, wie Bewegung detektiert wird.
- Seite 27 LED-Funktion Normalbetrieb: LED aus Aufstarten: LED blinkt für 10 Sekunden langsam blau Initialisierung: LED leuchtet konstant blau Identifizierung: LED blinkt langsam blau Fehler: LED blinkt schnell rot Testbetrieb keine Bewegung: LED leuchtet grün Testbetrieb Bewegung: LED blinkt schnell grün Teach-IN erfolgreich beendet: LED leuchtet für eine Sekunde grün Dauerlicht 4H AN/AUS aktiviert: LED leuchtet konstant cyan...
- Seite 28 Smart Remote – Steuerung per Smartphone oder Tablet. – Ersetzt die Fernbedienungen RC5 und RC8. – Passende APP laden und per Bluetooth verbinden. Zusatzfunktionen Smart Remote: – Zeiteinstellung: 5 s – 60 min – Dämmerungseinstellung: 2 – 1000 Lux, Teach –...
-
Seite 29: Wartung Und Pflege
7. Wartung und Pflege Das Gerät ist wartungsfrei. Gefahr durch elektrischen Strom! Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. • Gerät nur im trockenen Zustand reinigen. Gefahr von Sachschäden! Durch falsche Reinigungsmittel kann das Gerät beschädigt werden. -
Seite 30: Herstellergarantie
Tätigkeit handelt. Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprü- che. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Män- gel (nach unserer Wahl: Reparatur oder Austausch man-... - Seite 31 Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht. Die Garantie gilt für sämtliche STEINEL- Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deut- sches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen...
-
Seite 32: Technische Daten
10. Technische Daten – Abmessungen (Ø × T) MD/PD IR 4360-8 COM1: UP: 109 × 70 mm AP: 129 × 65 mm DE: 109 × 109 mm MD/PD IR 4360-24 COM1: UP: 109 × 75 mm AP: 129 × 70 mm DE: 109 × 114 mm – Eingangsspannung: 220-240 ~V / 50/60 Hz – Leistungsaufnahme Standby (P < 0,1 W – Zeiteinstellung: COM1 Relais 5 s - 60 min. -
Seite 33: Störungsbehebung
11. Störungsbehebung Licht schaltet nicht ein. – Keine Anschluss spannung. • Anschlussspannung überprüfen. – Lux-Wert zu niedrig eingestellt. • Lux-Wert langsam erhöhen bis Licht einschaltet. – Keine Bewegungserfassung. • Freie Sicht auf den Sensor herstellen. • Erfassungsbereich überprüfen. Licht schaltet nicht aus. –... - Seite 34 Sensor schaltet trotz Dunkelheit bei Anwesenheit nicht ein. – Lux-Wert zu niedrig gewählt. • Helligkeitsschwelle erhöhen. – Halbautomatik aktiv. • Vollautomatik aktivieren oder Licht über Taster einschalten. – 4 Stunden AUS aktiv. • 4 Stunden AUS deaktivieren. Sensor verbindet sich nicht mit der App. –...
- Seite 35 – 35 – Inhalt...
