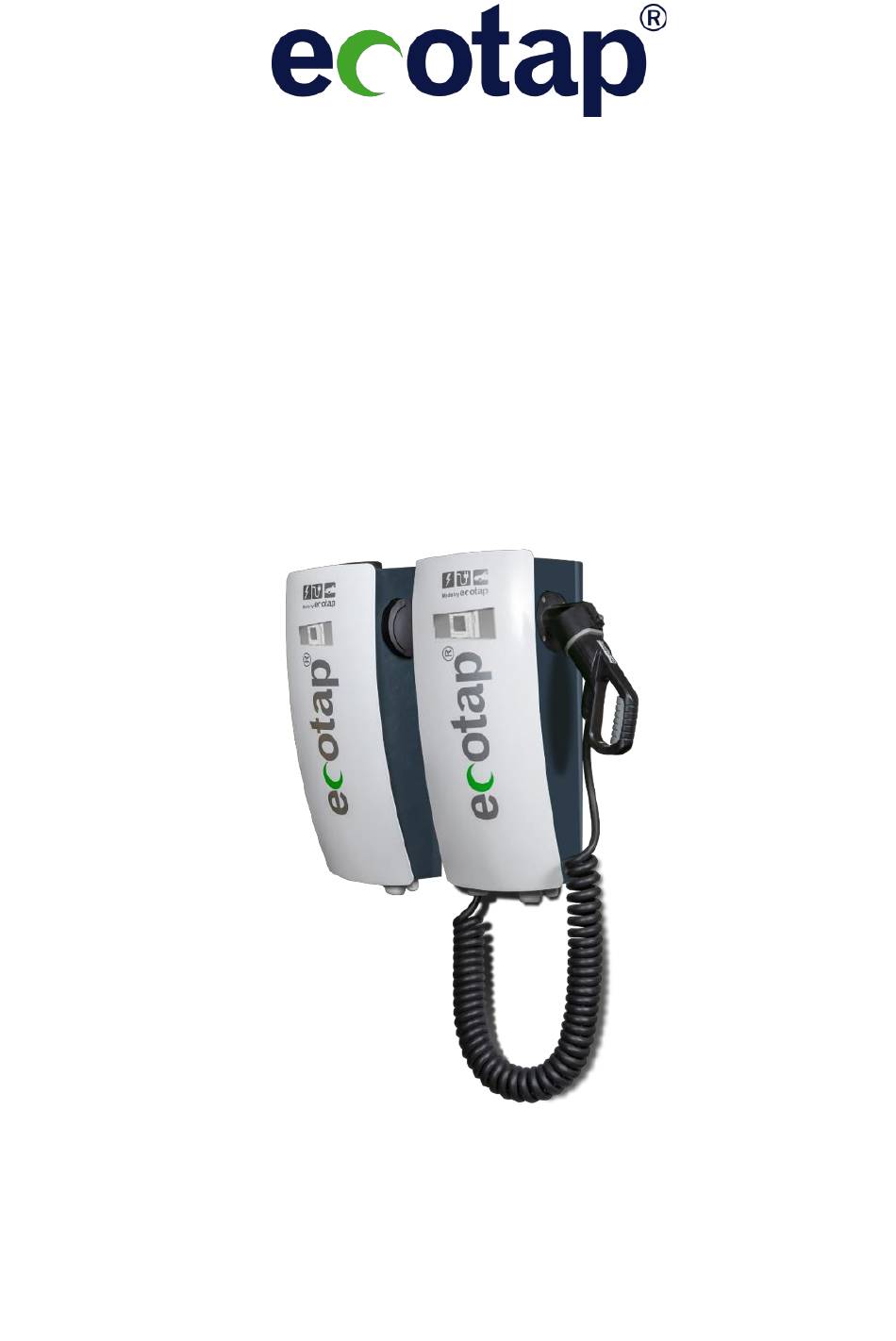

- Seite 1 Ladestation für Elektrofahrzeuge Handbuch Modell: Homebox © 2021 Ecotap® B.V Fassung 2.02/ 2021 für das Aufladen von Elektrofahrzeugen...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ....................3 Allgemein ....................4 Garantie ....................4 Symbole in diesem Handbuch und der Ladestation ......4 Gerätebeschreibung ..................5 Anwendung ................... 5 Zubehör ....................5 Sicherheitsbestimmungen ..............5 Sicherheit ....................6 Sicherheitsrichtlinien ................6 Obligatorische Prüfungen vor der Inbetriebnahme ........7 Betriebs-/Installationshandbuch .............. -
Seite 3: Einführung
® Herzlichen Dank, dass Sie sich für eine Ladesäule von Ecotap entschieden haben. In diesem Handbuch wird die Ladestation des Typ Homebox beschrieben. Dieses Handbuch beinhaltet wichtige Informationen über die fachgerechte Installation und den sicheren Betrieb der Ladestation. Die Ladestation wurde für das Aufladen von Fahrzeugen entwickelt, die mit einem Mode- 3-Ladesystem gemäß... -
Seite 4: Allgemein
2.1 Garantie Hier gelten die Allgemeinen Lieferbedingungen von Ecotap ® B.V. Ecotap ® B.V. kann nicht für Personen- oder Sachschäden haftbar gemacht werden, die durch eine modifizierte, beschädigte oder umgerüstete Ladestation verursacht wurden oder durch eine, die mit anderen Bauteilen ausgerüstet wurde oder nicht entsprechend der angegebenen Anweisungen und Bestimmung verwendet wurde. -
Seite 5: Gerätebeschreibung
Gerätebeschreibung 3.1 Anwendung Die Ladestation wurde speziell für den öffentlichen Bereich entwickelt. Die Ladestation kann sowohl auf einem dafür speziell konzipierten Montagerahmen oder an einer Hauswand montiert werden. Nicht geeignete Orte zur Montage einer Ladestation sind: Gebiete, die bei Flut/Hochwasser überschwemmt werden können Lade-/ Entlade Kais Bereiche mit einem Gefälle von mehr als 4 % 3.2 Zubehör... -
Seite 6: Sicherheit
Sicherheit Lesen Sie vor der Installation und dem Betrieb der Ladestation die folgenden Sicherheitsrichtlinien. 4.1 Sicherheitsrichtlinien Stellen Sie vor der Platzierung der Ladestation sicher, dass der Ort für Passanten sicher ist. NIEMALS Kinder in den Arbeitsbereich lassen. Stellen Sie sicher, dass NIEMAND den Arbeitsbereich betritt, der nicht mit der zu erledigenden Arbeit zu tun hat. -
Seite 7: Obligatorische Prüfungen Vor Der Inbetriebnahme
Obligatorische Prüfungen vor der Inbetriebnahme Vor der Inbetriebnahme der Ladestation müssen folgende Prüfungen durchgeführt werden. NIEMALS die Ladestation verwenden, wenn eine oder mehr Prüfungen anzeigen, dass die Stromversorgung oder Stabilität der Ladestation nicht den Anforderungen entspricht. Prüfen Sie den Isolationswiderstand zwischen den Phasen nach der Norm DIN VDE 0100-600. -
Seite 8: Betriebs-/Installationshandbuch
Betriebs-/Installationshandbuch 6.1 Montage an der Wand Es empfiehlt sich, die Ladestation in einer Höhe von +/- 85 Zentimetern von der Unterseite der Ladestation aus zu montieren. Bei der Montage der Ladestation ist die Festigkeit der Wand zu berücksichtigen. Die Wand muss völlig geschlossen und frei von Öffnungen und Löchern sein. Eventuell vorhandene Öffnungen und Löcher sind erst abzudichten. - Seite 9 Abb. 1.1...
-
Seite 10: Montage Mit Ständer
6.2 Montage mit Ständer Es gibt 2 Modelle des Ständers. Ständer 1 mit Bodenplatte zur Montage auf Beton und Ständer 2 zur Montage im Erdreich. Der Ständer mit Bodenplatte (Abb. 1.2) wird auf dem Beton montiert mittels Betonanker. Achten Sie darauf, dass die Oberfläche für die Montage der Bodenplatte flach und waagerecht ist. - Seite 11 Der Ständer zur Montage im Erdbereich (Abb. 1.3) muss in eine 50 x 50 Zentimeter großes Loch gesetzt werden, das 90 Zentimeter tiefe ist. Der Boden muss stabil und geebnet sein. Platzieren Sie den Ständer waagerecht und prüfen Sie dies mit einer Wasserwaage.
-
Seite 12: Wartung
Prüfen Sie, dass die Anschlüsse des Hauptstromkabels sicher mit mindestens 4 bis 5 Nm festgemacht sind. Behandeln Sie sämtliche Schäden an der Ladestation mit einem ® Korrosionsschutzanstrich in der richtigen Farbe (Ecotap grau RAL 7011 & weiß RAL 9016). Wo erforderlich, halten Sie Zylinderschlösser betriebsbereit, indem Sie Graphitpulver oder ein geeignetes Schmiermittel verwenden. -
Seite 13: Erläuterung Zu Störungen
Entfernung zu überwachen oder um die Ladestation einfacher zu warten. Wenn Sie bei der Anschaffung eine zusätzliche Dienstleistung bei einem (Backend) Partner oder bei Ecotap B.V. (für die Ecotap Dienstleistungen) bestellt haben, dann ist die Ladestation werkseitig bereits für die Verbindung mit dem gewählten Backend konfiguriert. - Seite 14 Für die Benutzung der Ladestation müssen Sie sicherstellen, dass die Ladestation korrekt registrieren ist. Kontaktieren Sie hierfür den entsprechenden Backend-Provider, in der die Ladestation betrieben werden soll. Sobald der Registrierung abgeschlossen ist, kann die Ladestation mit jeder Ladekarte für den Electric Transport (Elektrofahrzeug-Ladekarte) oder anderen geeigneten Karten verwendet werden.
-
Seite 15: Technische Spezifikationen
Backendkommunikation Ecotap (optional) oder anderes Betriebssystem (auf Anfrage) Rostschutzbehandlung unter anderem über KTL-Behandlung und Pulverbeschichtung Ecotap® B.V. behält sich das Recht vor, die oben stehenden technischen Daten infolge der innovativen Weiterentwicklung der Ladestationen ohne vorherige Benachrichtigung zu ändern. Die technischen Daten können außerdem von Land zu Land unterschiedlich... -
Seite 16: Kontaktdaten Des Lieferanten
Kontaktdaten des Lieferanten Ecotap® B.V. Kruisbroeksestraat 23 5281 RV Boxtel, The Netherlands Tel: 0031 (0)411-210 210 E-Mail: info@ecotap.nl... -
Seite 17: Eu-Konformitätserklärung
B.V. Kruisbroeksestraat 23, 5281 RV, Boxtel, Niederlande erklärt hiermit, dass die nachfolgend genannte Ladestation mit den Vorschriften der unten angegebenen Richtlinien und Normen übereinstimmt. Type: Ecotap ® Ladesäule Homebox Baujahr : 2021 Angewandte EU-Richtlinien: Niederspannungsrichtlinie 2014/35 / EU EMC Richtlinie 2014/30/EU...
