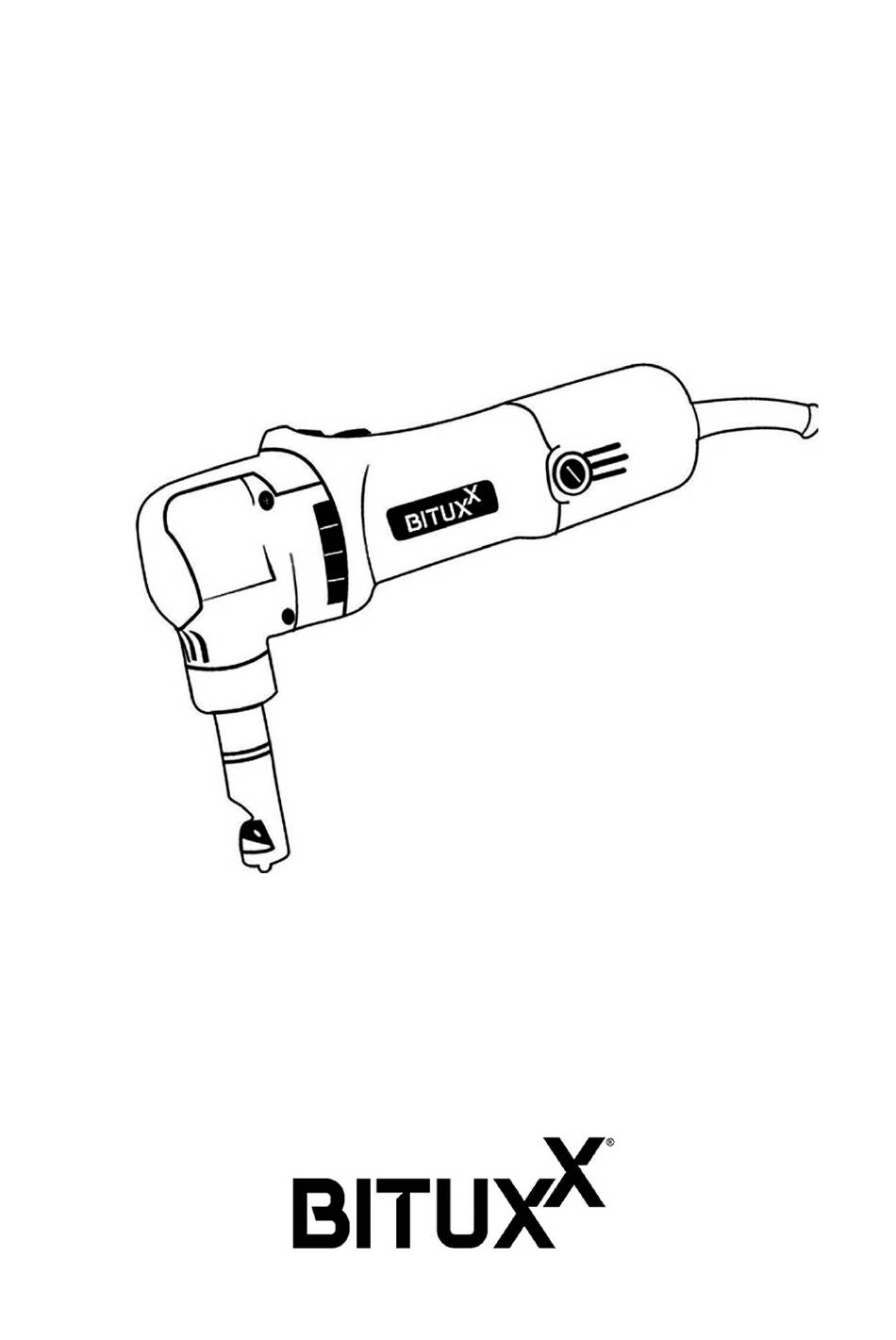

- Seite 1 BEDIENUNGSANLEITUNG Elektrische Blechschere - Nibbler MS-16193 / N1-1.6 Vertrieb: M&S Vertrieb Service GmbH Hermann-Schomburg-Str. 6 02694 Großdubrau, Germany...
-
Seite 2: Technische Daten
Technische Daten Modell MS-16193 Wert Spannung 230VAC Frequenz 50 Hz soow Nennleistung 2000 min-' Anzahl der Messerzyklen (ohne Belastung) (400N/mm') 1,6mm Schneidleistung für Stahl (600N/mm') 1,2mm (800N/mm') 0,8mm Schneidleistung für Aluminium (200N/mm 2,5mm Schneidspurbreite 5 mm Der minimale Anfangslochdurchmesser 22mm... - Seite 3 Funktions Prinzip Installation des Stanzers und Pressstück Achtung Achten Sie darauf, dass das Gerät stets ausgeschalten und vom Strom getrennt ist, wenn Sie Teile wechseln. 1. Tauschen Sie die Stanznadel und abbl das Stanzwerk aus. Lösen Sie dazu die Befestigungsschraube, dann die Nadel und dann das Stanzwerk mit Stanznadel einem Inbusschlüssel.
- Seite 4 Beim Zusammenbau setzen Sie die Stanznadel Stanzwerk und schrauben diese fest. Setzen Sie nun Stanznadel das Stanzwerk in die Aufnahme und befestigen dieses. Fetten Sie Stanzwerk beim Einsetzen. (abb 3 u. 4) abb3 ♦ Anpassung der Ausrichtung (abb5) ! Achtung. Bevor Sie die Änderungen durchführen, Achten darauf,...
- Seite 5 An und Ausschalten (abb6) Zum Anschalten drücken Sie den Schalter nach unten und schieben diesen nach vorne. Dann loslassen für die Arretierung. Zum Ausschalten drücken Sie den Schalter nach unten, so dass er sich von der Arretierung löst und ziehen diesen dann nach hinten.
-
Seite 6: Wartung Und Pflege
Zum Ausschneiden von Aussparungen. Bohren Sie zunächst ein Loch mit einen Durchmesser von mind. 21 mm vor. Achten Sie darauf, dass Sie einen passenden Bohrer verwenden, der für das Material geeignet ist. Schneiden von Wellblech und Trapezblech (abb10. + 11) Stellen Sie das Schneidwerk so ein, dass Sie entweder in einem rechten Winkel oder einem anderen Winkel schneiden. -
Seite 7: Lärm Und Vibrationsdaten
Lärm und Vibrationsdaten Schalldruckpegel: Lp = 77,3 dB(A) K = 3 dB(A) Schallleistungspegel: Lw = 88,3 dB(A) K = 3 dB(A) Wert der Vibrationsbeschleunigung: a = 6,4 m/s' K = 1,5 m/s2 Entsorgung Nicht in den Hausmüll entsorgen, sondern nutzen Sie hierfür spezielle, kommunale Entsorgungsstellen für Elektrogeräte. -
Seite 8: Eg-Konformitätserklärung
Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. In case of alteration of the machine, not agreed upon by us, this declaration will lose its validity Bezeichnung der Maschine: elek. Metallschneider Nibbler Machine Description: N1-1.6 J MS-16193 Maschinentyp: Machine Type: N.A. Handelsmarke: Trade name N.A.
