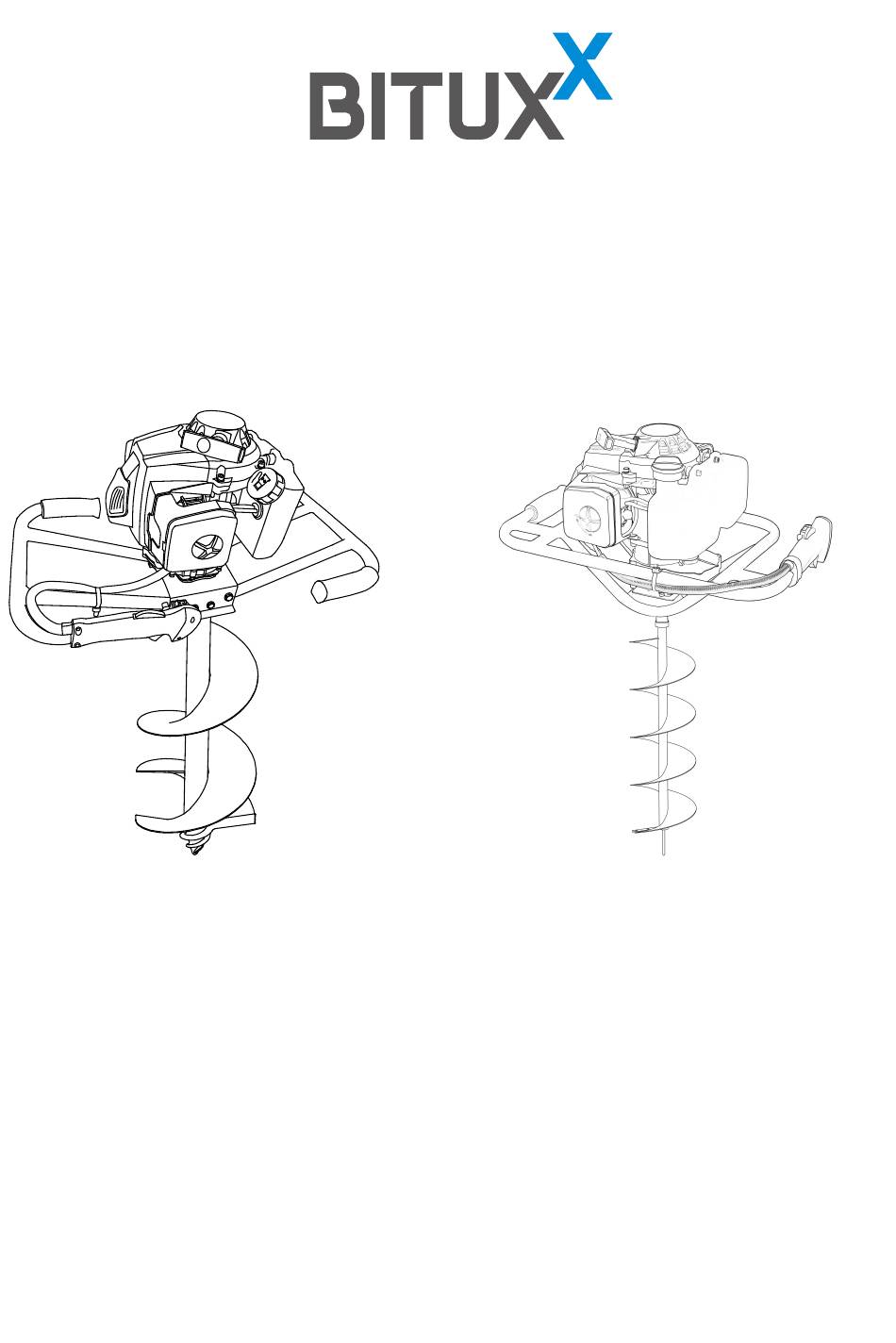

- Seite 1 Erdlochbohrer MS-16750 / MS-16751 e9*2016/1628*2016/1628SHB1/P*31007*00 Betriebsanleitung...
-
Seite 2: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Warnhinweis: Bei korrekter Anwendung ist der Erdlochbohrer ein schnelles und kraftvolles Werkzeug. Bei falscher Anwendung kann dieses Gerät gefährlich sein. Befolgen Sie die Hinweise und Schritte dieser Anleitung um ordentlich und sicher zu arbeiten. Lesen Sie diese Anleitung daher sorgfältig durch und bewahren diese auf. Sorgloser oder unsachgemäßer Umgang kann zu schweren Verletzungen führen. -
Seite 3: Sicherheitshinweise
2）Sicherheitshinweise (1) Der Erdlochbohrer soll nur von Erwachsenen verwendet werden, welche, die Anleitung gelesen haben und den Umgang mit dem Werkzeug verstehen. (2) Nutzen Sie das Werkzeug nicht wenn Sie müde oder erschöpft sind oder unter dem Einfluss von Alkohol oder Drogen stehen. (3) Tragen Sie keinen Schal oder sonstige lange flattrige Kleidung welche vom Gerät erfasst werden könnte. - Seite 4 (17) Der Bohrer darf sich nicht im Leerlauf drehen (18) Führen Sie den Erdlochbohrer fest und mit beiden Händen. Halten Sie alle Körperteile vom Bohrer und Auspuff entfernt. (19) Führen Sie keine Arbeiten am Gerät durch, welche über die einfache Wartung hinausgehen. Suchen Sie einen Fachhandel oder Spezialisten auf oder wenden Sie sich an den Verkäufer.
-
Seite 5: Spezifikation
MS -16750 / MS -16751 Gewicht 10 .6kg Untersetzungs 40:1 -verhältnis Drehzahlveränderung Doppelgetriebe Übertragungsmodus Fliehkraftkupplung φ8/φ10/φ15/φ20/φ25/φ30 Bohrergrößen (cm) Ein Personen Gerät (MS-16750) Zwei Personen Gerät (MS-16751) Luftgekühlter Zweitaktmotor Model MS -16751 Leistung max. (kW/Umdrehungen je 2.8/9000 Minute) Hubraum (ml) 63.3 （2800±150）Umdrehungen/Minute Leerlaufdrehzahl （3950±150）r/min... - Seite 6 Montage (nur MS-16751 / Zwei Personen Gerät) 1.）Nehmen Sie das Gerät aus dem Karton, lösen Sie die beiden Muttern (Bild 1, Objekt A) sowie die beiden Schrauben (Bild 1, Objekt B) aus der Verbindungsplatte. 2.） Drehen Sie den das rechte Griffstück (Bild 2, Objekt C) wie dargestellt nach unten, bis es die Position aus Bild 3 erreicht.
- Seite 7 Sicherungsstift (Bild 4, Objekt G). AG43D/AG52D...
- Seite 8 AG63D Motor Tank Rechter Griffbügel Linker Griffbügel Getriebe Zusatzhandgriff Steuerhebel Bohrer...
-
Seite 9: Verwenden Sie Kein Fertiggemisch
Anlassen des Erdlochbohrers 1) Kraftstoffverhältnis Nutzen Sie nur Gemisch im Verhältnis 25:1 (Benzin zu Öl) wie in Bild 6 dargestellt). Warnhinweis: Zweitaktmotoren sind für Gemisch mit normalen Benzin ausgelegt. Nutzen Sie bleifreies oder Super-Benzin. Das Benzin muss mindestens eine Oktanzahl von 90 haben. Nutzen Sie nur Öl für Zweitaktmotoren. -
Seite 10: Starten Des Motors
Bei Lagerung des Gerätes muss der Kraftstoff abgelassen werden, um Schäden zu verhindern. Nutzen Sie das Gerät nicht, wenn Kraftstoff austritt. 2） Starten des Motors Schieben Sie den Schalter (Bild 11, Objekt K) auf die “Start”-Position. Drücken Sie den Sicherheitsschalter (Bild 11, Objekt L) und den Gashebel (Bild 11, Objekt M). Arretieren Sie diesen mit dem Knopf (Bild 11, Objekt N). -
Seite 11: Abschalten Des Motors
sich die Arretierung (N) löst und das Gerät im Leerlauf läuft. Hinweis: Nutzen Sie den Choke nicht bei warmen Motoren, sondern nur für den Kaltstart. Wenn der Motor im Leerlauf dreht, darf sich der Bohrer nicht bewegen! Warnhinweis: Sollte der Bohrer brechen, halten Sie sofort den Motor an. Hinweis: Beim Bedienen des Seilstarters Lassen Sie den Seilstarter nicht zurückschnallen. -
Seite 12: Wartung Und Lagerung
Wartung und Lagerung Luftfilter – Reinigen Sie den Luftfilter alle 25 Betriebsstunden. Entfernen Sie die Abdeckung (Bild 13, Objekt Q) und den Luftfilter (Bild 13, Objekt R). Reinigen Sie den Filter mit Benzin und lassen diesen trocknen. Vergaser Der Vergaser ist ein sehr wichtiges Bauteil. Die Einstellungen des Vergasers wie das Mischverhältnis und die Leerlaufleistung wurden bereits ab Werk eingestellt und sollten nicht verändert werden. -
Seite 13: Zündkerze
Motor – Reinigen Sie die Zylinderrippen regelmäßig mit Druckluft oder einer Bürste. Verschmutzte Zylinderrippen führen zu Kühlungsproblemen und können den Motor beschädigen Zündkerze – Entfernen Sie das Zündkerzenkabel und schrauben Sie die Zündkerze heraus. Reinigen Sie das Zündkerzenkabel und die Zündkerze, falls Ablagerungen vorhanden sind. Schleifen Sie die Elektrode mit Schleifpapier ab und stellen den Elektrodenabstand auf 0,6 –... - Seite 14 Untersetzungsgetriebe – Bei normaler Nutzung ist - alle 50 Betriebsstunden – die Ventilkappe (Bild 20, Objekt W) zu prüfen und zu reinigen. Alle 100 Betriebsstunden muss das Getriebe-Schmierfett gewechselt werden (Bild 20). Lagerung Folgen Sie den beschriebenen Wartungsschritten. Sollte der Erdlochbohrer länger eingelagert werden, reinigen Sie diesen komplett und fetten alle metallischen Teile als Korrosionsschutz.
-
Seite 15: Problemlösung
PROBLEMLÖSUNG 1） Startprobleme Problem Mögliche Ursache Lösung Zündkerze ist schmutzig / nass Reinigen und trocknen Ablagerungen auf der Kerze Reinigen Zündkerze Elektrodenabstand ist zu klein/groß Einstellen auf 0.6～0.7mm Zündung Elektrode ist ausgebrannt Zündkerze ersetzen (kein Isolierung ist beschädigt Zündkerze ersetzen Zündfunke) Kabel gebrochen/beschädigt Fest ziehen oder Ersetzen... -
Seite 16: Der Motor Geht Im Betrieb Aus
3）Der Motor geht im Betrieb aus Problem Mögliche Ursache Lösung Kolben blockiert /reißt Reparieren oder Ersetzen Motor geht plötzlich aus Kurzschluss auf Grund verdreckter Zündkerze Reinigen Magnetzünder defekt Reparieren oder Ersetzen Zu wenig Kraftstoff Befüllen Der Motor geht langsam Vergaser verschmutzt Reinigen Kraftstoff verwässert Gemisch ersetzen... -
Seite 17: Eg-Konformitätserklärung
Benzin Erdlochbohrer Earth Auger Machine Description: AG63 Maschinentyp: Machine Type: Handelsmarke: Bituxx Trade name Maschinen-Nr.: MS-16750 / 16751/ 1E48F Serial Number 2.8kW / 9000 U/min Leistungsaufnahme/ power Measured sound power level 104.6dB Gemessener Schallleistungspegel Guaranted sound power level: 112.4dB Garantierter...
