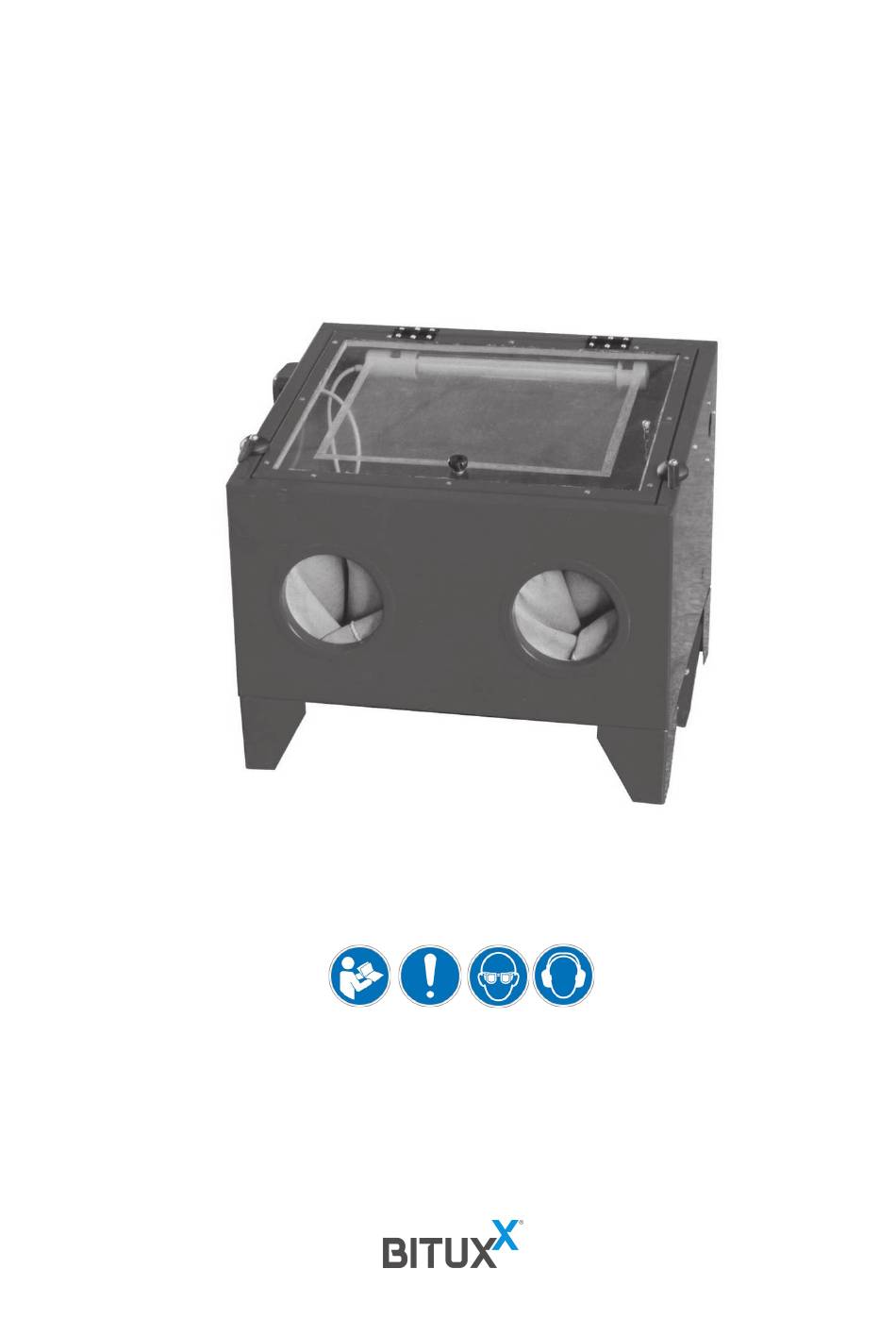

- Seite 1 BETRIEBSANLEITUNG MS-15733 / SBC90 SANDSTRAHLKABINE 90L Vertrieb: M&S Vertriebservice GmbH, Herrmann-Schomburg-Str 6 D-02694 Großdubrau, Germany...
- Seite 2 VOR INBETRIEBNAHME DER SANDSTRAHLKABINE ALLE HINWEISE AUFMERKSAM LESEN! HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF. Sie enthält wichtige Sicherheits-, Montage- und Betriebshinweise sowie die Teileliste. Bewahren Sie sie zum späteren Nachschlagen an einem geschützten, trockenen Ort auf. TECHNISCHE DATEN EIGENSCHAFT WERT 585 x 480 x 490 mm Außenabmessungen Gewicht 18 kg...
- Seite 3 Das Strahlmittel kann genutzt werden, bis es verschlissen oder stark staubhaltig ist. Um altes Strahlmittel zu entfernen, einfach einen Auffangbehälter unter Oeffnung an der Sandstrahlkabine stellen und das Strahlmittel ablassen. Neues Strahlmittel einfüllen und Sandstrahlvorgang fortsetzen. Seitlich rechts an der Sandstrahlkabine befindet sich eine Durchführung für den Druckluftschlauch des Kompressors, durch die herkömmliche Druckluftschläuche mit 3/8"-Innendurchmesser passen.
- Seite 4 1. Transparenter Deckel 11. Sandstrahlpistole 1 Kette zur Positionierung des Deckels 12. Düse 1 2 Schrauben 13. Zuluftschlauch 1.3 Muttern 14. Kunststoff-Saugschlauch 1 4 Beweglicher Flügel 15 Saugschlauch aus Stahl 1.5 Kunststoffschrauben 16. Luftschlauchanschluss 2. Frontplatte 17. Unterlegscheibe 3. Rückwand 18.
- Seite 5 Aufbauanleitung 4.1 Verbinden Sie die Seitenwände mit den Vorder- und Rückwänden mit 5 x 10 mm Schrauben und 8 mm Muttern sowie einem Kreuzschlitzschraubendreher und einem 8 mm Schraubenschlüssel, wie in den Abbildungen 1 und 2 dargestellt. Befestigen Sie dann die 4 Halterungen in den oberen Ecken des Rahmens mit zwei 5 x 10 mm Schrauben pro Halterung, wie in Abbildung 3 dargestellt.
- Seite 6 Abbildung 3: Anbringen der Halterungen 4.2. Als nächstes wird der Sockel der Sandstrahlkabine an dem in Schritt 4.1 gebauten Rahmen befestigt. Richten Sie dazu den Sockel aus, wie in Abbildung 4 dargestellt. Abbildung 4: Ausrichten des Sockels 4.3. Anschließend werden vierundzwanzig 6 x 12 mm Schrauben mit einer Unterlegscheibe (Abbildung S) durch den Schaumstoff auf der Innenseite der Sandstrahlkabine an den dafür vorgesehenen Löchern im Boden angebracht.
- Seite 7 Abbildung 5: Schraube 6 x 12 mm mit Unterlegscheibe und Mutter 4.4. Ziehen Sie nun mit einem Kreuzschlitzschraubendreher und einem 10-mm-Schlüssel die drei mittleren Schrauben mit der in Abbildung 5 gezeigten 10-mm-Mutter fest. Abbildung 6: Festziehen der Mutter am Boden der Sandstrahlkabine 4.5.
- Seite 8 Abbildung 7: Ausrichten eines Beines 4.6. Installation der Beleuchtung 4.6.1. Befestigen Sie als Nächstes die Beleuchtungshalterung mit einer 5 x 5 mm Schraube und einer 8 mm Mutter an der Rückwand auf der Innenseite der Sandstrahlkabine (Abbildungen 8 und 9). Abbildung 8: Lichthalterung...
- Seite 9 Abbildung 9: Anbringen des Lichtbügels 4.6.2. Befestigen Sie die Leuchte, indem Sie sie in die zuvor installierte Halterung drücken, bis sie einrastet. Siehe Abbildung 10. Abbildung 10: Anbringen der Leuchtstoffröhre 4.6.3. Demontieren Sie den Schaltkasten auf der linken Seite der Sandstrahlkabine.
- Seite 10 Abbildung 11: Demontage des Schaltkastens 4.6.4 Schieben Sie die Kunststoffdichtung über das Lichtkabel, wie in Abbildung 12 dargestellt. Abbildung 12: Einsetzen der Dichtung 4.6.5. Fädeln Sie das Kabel mit der Dichtung durch die Öffnung des Schaltkastens, wie in Abbildung 13 dargestellt, und befestigen Sie es von außen mit der Kunststoffmutter, die in Abbildung 14 dargestellt ist.
- Seite 11 Abbildung 14: Anziehen der Kunststoffschraube 4.6.6. Verbinden Sie das Lichtkabel mit dem Schaltkasten, der in Schritt 4.6.3 demontiert wurde. Verbinden Sie dazu das blaue Kabel des Lichtkabels mit dem blauen Kabel des Schaltkastens. Verbinden Sie dann das rote Kabel des Lichtkabels mit dem roten Kabel im Schaltkasten. Siehe Abbildung 15.
- Seite 12 4.7. Einbau des Schaumstofffilters 4.7.1. Zur Montage des Schaumstofffilters muss der rote Ring (siehe Abbildung 16) über den Filter gezogen und drei 5 x 20 mm Schrauben in die rechte Seite der Sandstrahlkabine eingesetzt werden. Abbildung 16: Schaumstofffilter mit Metallring 4.7.2.
- Seite 13 4.8. Einbau der Pistole 4.8.1. Das dicke Rohr muss mit einer Rohrschelle an der Vorderseite der Pistole befestigt werden. Siehe Abbildung 18. Abbildung 18: Anbringen des dicken Rohrs an der Sandstrahlpistole 4.8.2. Befestigen Sie das andere Ende des dicken Rohrs mit einer Rohrschelle an der dünnen Seite des roten Metal-Rohrs, das am Boden der Sandstrahlkabine liegen wird, um Sand anzusaugen.
- Seite 14 4.8.3. Bringen Sie den Drucklufteinlass an der rechten Unterseite der Sandstrahlkabine an. Siehe Abbildungen 20 und 21. . Abbildung 20: Drucklufteinlass innen Abbildung 21: Drucklufteintritt außen...
- Seite 15 4.8.4. Befestigen Sie nun den dünnen Schlauch an der Innenseite des Drucklufteinlasses und der Druckluftpistole. Bringen Sie die kleinen Schlauchklemmen an beiden Enden des Schlauches an und ziehen Sie diese fest. Siehe Abbildung 22. Abbildung 22: Anbringen des dünnen Schlauchs am Drucklufteingang im Inneren der Sandstrahlkabine...
- Seite 16 4.9. Befestigen Sie die Handschuhe an der Innenseite der Sandstrahlkabine durch die beiden Ausschnitte an der Vorderseite. Ziehen Sie dazu die Manschette des Handschuhs über den Rand der Aussparung und befestigen Sie die Manschette mit einer großen Rohrschelle. Siehe Abbildung 23. Achten Sie darauf, dass die Handschuhe in der richtigen Position sind.
- Seite 17 4.11. Anbringen des Deckels 4.11.1. Befestigen Sie die beiden Scharniere des Deckels mit jeweils drei Metallschrauben. Siehe Abbildung 25. Abbildung 25: Anbringen der Scharniere 4.11.2. Befestigen Sie die Deckelkette rechts oberhalb des Filters mit einer 6 x 12 mm Schraube und einer 10 mm Mutter.
- Seite 18 4.12. Befestigen Sie die Hebel zum Schließen der Sandstrahlkabine an der rechten und linken Seite der Sandstrahlkabine mit einer 4 x 20 mm Schraube und einer 8 mm Mutter. Siehe Abbildung 27. Abbildung 27: Anbringen der Hebel zum Schließen der Sandstrahlkabine 4.13.
- Seite 19 4.13.2. Legen Sie das Metal-Gitter auf den Boden der Sandstrahlkabine. Achten Sie darauf, dass die Handschuhe und die Pistole oben auf dem Metallgitter platziert sind. Siehe Abbildung 29. Abbildung 29: Richtige Position des Metallgitters 4.13.3. Stecken Sie den Stecker in den Schaltkasten der Sandstrahlkabine. Siehe Abbildung 30 Abbildung 30: Stromanschluss...
- Seite 20 4.13.4. Im letzten Schritt werden die gereinigten Kanten mit Dichtungspaste versiegelt. Beim Trocknen ist für ausreichende Belüftung zu sorgen. Abbildung 31: Dichtungspaste Weitere Installationsanweisungen • Stellen Sie die Sandstrahlanlage in der Nähe eines 240 V/SO Hz (115 V/ 60 Hz) Stromanschlusses auf.
- Seite 21 Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. In case of alteration of the machine, not agreed upon by us, this declaration will lose its validity Sandstrahlmaschine Bezeichnung der Maschine: Sandblast Cabinet Machine Description: SBC90 / MS-15733 Maschinentyp: Machine Type: N.A. Handelsmarke: Trade name N.A.
