3. Betrieb

Die maximale Leistung wird bei der Fernauslesung der Zähler durch die Funkmodule erreicht. Jedes Funkmodul überträgt die Messwerte in
programmierbaren Intervallen (Standard: Messwertübertragung alle 2 Minuten); es genügt daher, sich mit einem entsprechenden Funkempfän-
ger in die Nähe des Zählers zu begeben; bei Vorhandensein eines stationären Auslesesystems werden die Verbrauchsdaten automatisch erfasst.
Hinweis
Die Datenauslesung kann mit unterschiedlicher Software erfolgen. Wenden Sie sich an den Messstellenbetreiber für nähere
Informationen zur Auslesesoftware.

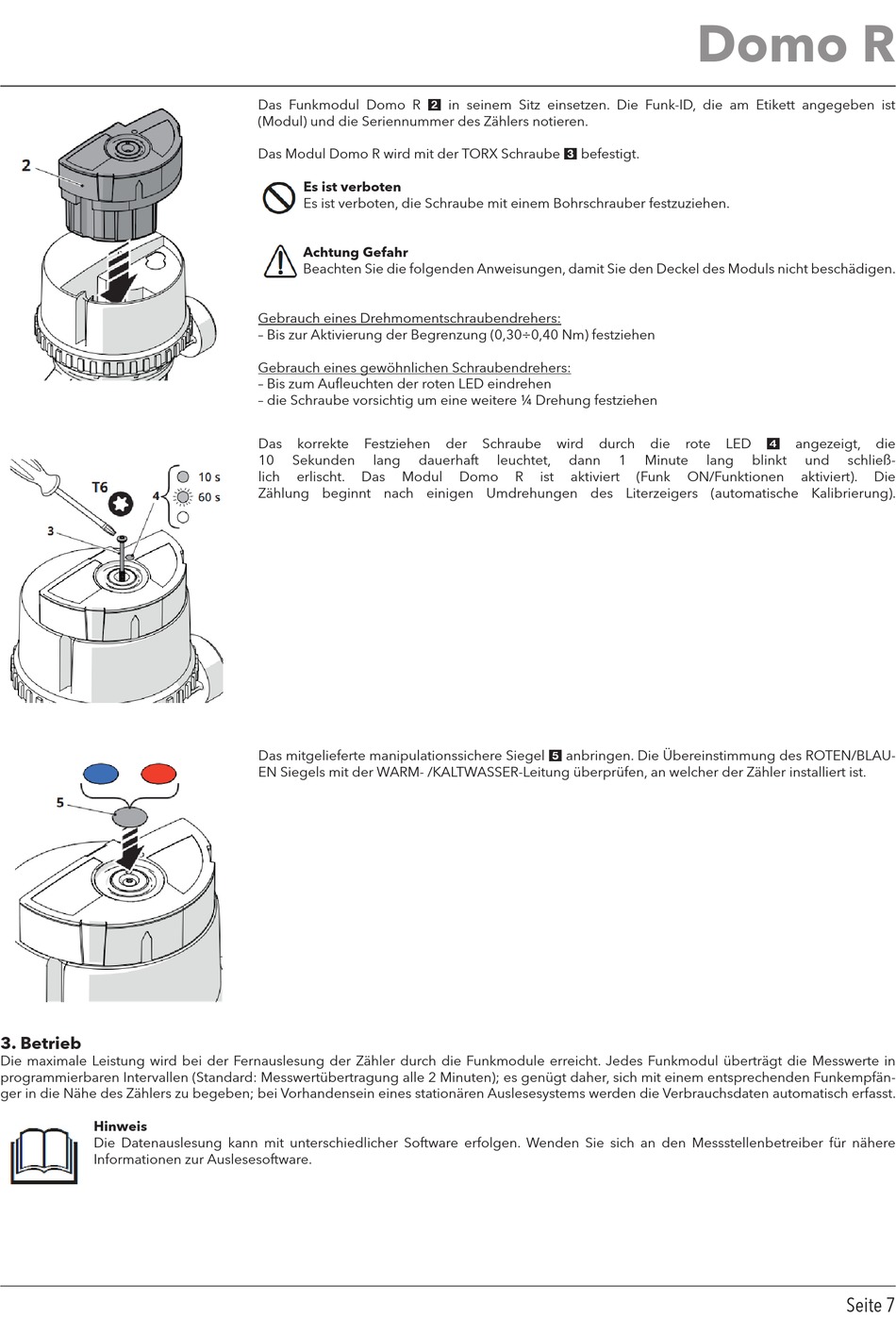

Das Funkmodul Domo R 2 in seinem Sitz einsetzen. Die Funk-ID, die am Etikett angegeben ist
(Modul) und die Seriennummer des Zählers notieren.
Das Modul Domo R wird mit der TORX Schraube 3 befestigt.
Es ist verboten
Es ist verboten, die Schraube mit einem Bohrschrauber festzuziehen.
Achtung Gefahr
Beachten Sie die folgenden Anweisungen, damit Sie den Deckel des Moduls nicht beschädigen.
Gebrauch eines Drehmomentschraubendrehers:
– Bis zur Aktivierung der Begrenzung (0,30÷0,40 Nm) festziehen
Gebrauch eines gewöhnlichen Schraubendrehers:
– Bis zum Aufleuchten der roten LED eindrehen
– die Schraube vorsichtig um eine weitere 1/4 Drehung festziehen
Das korrekte Festziehen
10 Sekunden lang dauerhaft
lich erlischt. Das Modul
Zählung beginnt nach einigen Umdrehungen des Literzeigers (automatische Kalibrierung).
Das mitgelieferte manipulationssichere Siegel 5 anbringen. Die Übereinstimmung des ROTEN/BLAU-
EN Siegels mit der WARM- /KALTWASSER-Leitung überprüfen, an welcher der Zähler installiert ist.
der Schraube wird durch
leuchtet, dann
Domo R ist aktiviert
Domo R
die rote LED
4
1 Minute lang blinkt
(Funk ON/Funktionen
angezeigt, die
und schließ-
aktiviert). Die
Seite 7
