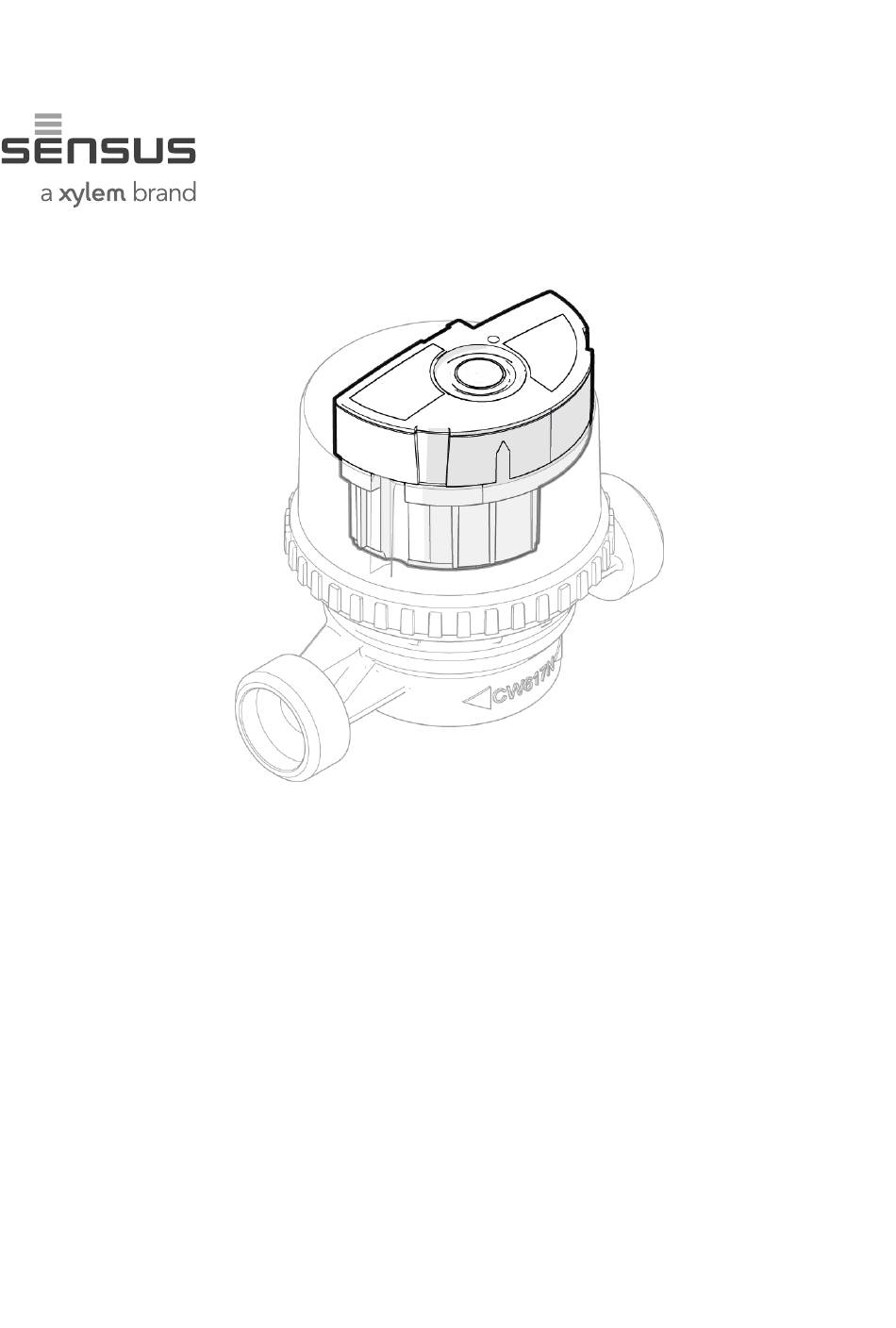

- Seite 1 Domo R wM-Bus Modul Installations-, Bedienungs- und Wartungsanleitunganleitung...
-
Seite 2: Inhaltsverzeichnis
Domo R In der Anleitung verwendete Symbole und ihre Bedeutung Hinweis Angabe von besonders wichtigen Informationen. Achtung Gefahr Angabe von Arbeitsgängen, die bei unsachgemäßer Ausführung zu Unfällen oder Geräteschäden führen können. Es ist verboten Angabe von Arbeitsgängen, die NICHT ausgeführt werden DÜRFEN. Konformtität Maddalena S.p.A. -
Seite 3: Allgemeines
Domo R 3.3 Programmierung bei der Erstinstallation des Moduls ........8 3.4 Störungen und Abhilfe . -
Seite 4: Einsatzgrenzen
Domo R Folgende Alarme werden verwaltet: Überschreitung der maximalen Durchflussmenge (aktivierbarer und konfigurierbarer Schwellenwert), Rück- fluss (eingestellter und konfigurierbarer Schwellenwert), Leckstellen, Zähler ist blockiert oder nicht im Einsatz (eingestellter und konfigurierbarer Schwellenwert der Tage), magnetische Manipulation und mechanische Manipulation (Demontage). Domo R entspricht dem Datenübertragungsprotokoll wM-Bus gemäß... -
Seite 5: Kennzeichnung
Domo R 1.6 Kennzeichnung Das anhand des Etiketts A gekennzeichnete Modul Domo 2199014490 Seriennummer des Zählers R ist eindeutig einem einzigen Zähler zugeordnet. Bei dieser in der Installationsphase ausführbaren Zuordnung sind zwei Elemente von Belang: die Seriennummer des mechanischen Zählers und die Seriennummer des Moduls Domo R. -
Seite 6: Installation
Domo R 2. Installation 2.1 Anlieferung des Produkts Die Module Domo R sind in zwei Konfigurationen lieferbar: A Einzelpackung, bereits am Zähler eingebaut B 10-Stück-Packung mit ~12 Befestigungsschrauben und 12 roten/blauen Siegeln Hinweis Die Betriebsanleitung ist Bestandteil des Geräts und muss daher gelesen und sorgfältig aufbewahrt werden. Es ist verboten Es ist verboten, das Verpackungsmaterial unachtsam wegzuwerfen und in der Reichweite von Kindern zu lassen, da es eine potenzielle Gefahrenquelle darstellt. -
Seite 7: Betrieb
Domo R Das Funkmodul Domo R 2 in seinem Sitz einsetzen. Die Funk-ID, die am Etikett angegeben ist (Modul) und die Seriennummer des Zählers notieren. Das Modul Domo R wird mit der TORX Schraube 3 befestigt. Es ist verboten Es ist verboten, die Schraube mit einem Bohrschrauber festzuziehen. Achtung Gefahr Beachten Sie die folgenden Anweisungen, damit Sie den Deckel des Moduls nicht beschädigen. -
Seite 8: Synchronisation Mit Messwert Des Mechanischen Zählers
Domo R 3.1 Synchronisation mit Messwert des mechanischen Zählers Das Funkmodul speichert das mit dem induktiven Sensor berechnete Volumen. Das Modul wird werkseitig mit dem Volumen-Anfangswert auf „Null“ initialisiert. Hat der Zähler, in dem das Funkmodul eingebaut wird, einen von „Null“ abweichenden Messwert, können der Messwert des mechanischen Zählers und der des Funkmoduls über das Programmierungskit synchronisiert werden. -
Seite 9: Störungen Und Abhilfe
Domo R 3.4 Störungen und Abhilfe Störung Ursache Abhilfe Das Funkmodul sendet Störeinflüsse durch elektrische oder elektronische Die Geräte in ausreichendem Abstand halten nicht Geräte Den Empfänger annähern Batterie entladen Batterie ersetzen (den Messstellenbetreiber kontaktieren) Anstehender Alarm mechanische Manipulation Den Messstellenbetreiber kontaktieren Die LED des Funkmoduls Befestigungsschraube überdreht Den Messstellenbetreiber kontaktieren... -
Seite 10: Reinigung
Domo R 5.2 Reinigung Es sind keine besonderen Wartungsmaßnahmen notwendig. Der Installationsort muss jedoch sauber gehalten und die Einhaltung der erforder- lichen Umgebungsbedingungen muss regelmäßig überprüft werden. Es ist verboten Die Verwendung von Scheuermitteln, Benzin oder Trichlorethylen ist verboten. 5.3. Entsorgung Das Gerät besteht aus verschiedenartigen Materialien wie Metallen, Kunststoffen sowie elektrischen und elektronischen Bau- teilen. - Seite 11 Neyron, Frankreich 01700 +86-591-2206-0676 +44-1794-526-100 +33-472-0185-50 Xylem Water Solutions Singapore Sensus Italia s.r.l. Xylem Česká republika spol. s r.o. Pte Ltd Via Gioacchino Rossini, 1/A Walterovo náměstí 329/3 3A International Business Park, I-20045 Lainate (MI), Italien 158 Prague 5 – Jinonice...
