7 Kippeinheit installieren

7.1 Einrichten

7.1.1

Flexibler Leitungsanschluss, gasbeheizte Maschinen

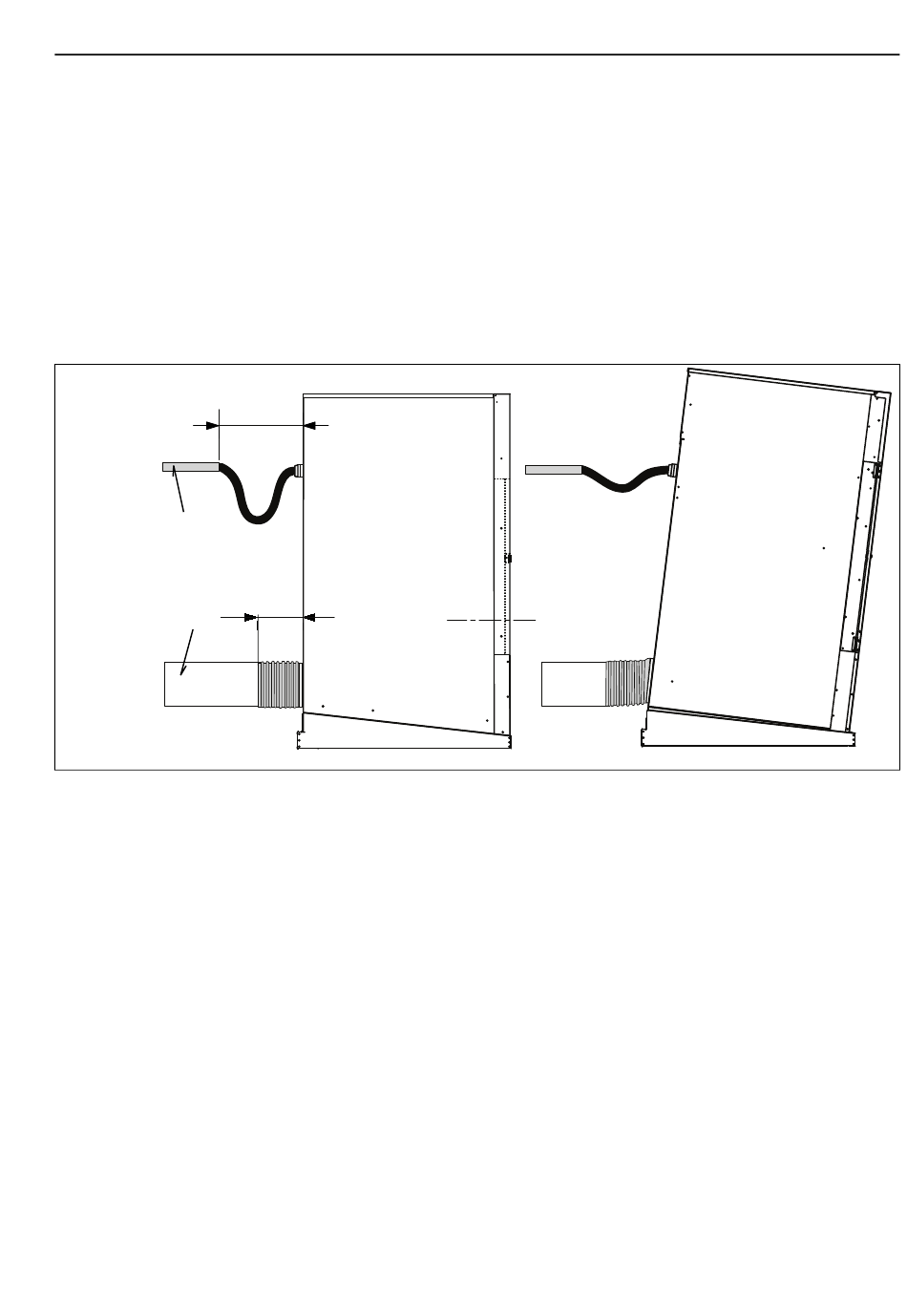

Aufgrund der Kippfunktion muss Gasleitung (A) 300 mm vor der Maschine enden und das letzte Stück muss flexibel
ausgeführt sein, z.B. ein zugelassener 600-mm-Gasschlauch.
7.1.2

Flexibler Leitungsanschluss, dampfbeheizte Maschinen

Aufgrund der Kippfunktion müssen die Dampfschläuche 300 mm länger sein.
7.1.3 Abluftkanal, sämtliche Arten der Beheizung
Aufgrund der Kippfunktion muss der Abluftkanal (B) 200 mm vor der Maschine einen flexiblen Schlauch haben.
A
B
Installationsanleitung
300 mm /
11 13/16 inch
200 mm /
7 7/8 inch
53
fig.W00140
