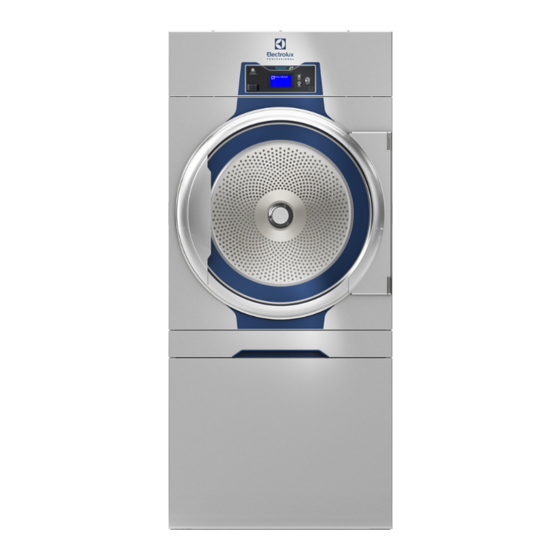

- Seite 1 Installationsanleitung Trommeltrockner TD6–14 Typ N2... 438905900/DE Original-Bedienungsanleitung 2023.02.22...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt 1 Sicherheitshinweise..........................5 Zusätzliche Sicherheitshinweise für Trommeltrockner mit Gasbeheizung ........7 Allgemeine Hinweise........................7 Nur für gewerblich genutzte Maschinen ..................7 Ergonomiezertifizierung......................7 Symbole............................8 2 Gewährleistungsbedingungen und Haftungsausschlüsse ...............9 3 Technische Daten..........................10 Geräte mit Elektroheizung ......................10 3.1.1 Zeichnung........................10 3.1.2 Technische Daten......................11 Maschinen mit Dampfheizung ....................12 3.2.1 Zeichnung........................12 3.2.2 Technische Daten......................13 Gerät mit Gasheizung ......................14... - Seite 4 Inhalt Datenschild ..........................51 10 Versetzen des Türanschlags ......................52 11 Bei der ersten Einschaltung........................57 11.1 Sprache wählen........................57 11.2 Zeit und Datum einstellen ......................57 11.3 Servicealarm aktivieren/deaktivieren ..................57 12 Funktionsprüfung ..........................58 13 Entsorgen des Geräts am Ende der Lebenszeit ...................61 Der Hersteller behält sich Änderungen von Konstruktion und Material vor.
-
Seite 5: Sicherheitshinweise
Installationsanleitung 1 Sicherheitshinweise • Wartungseingriffe dürfen nur von Fachpersonal durchgeführt werden. • Nur zugelassene Ersatzteile, Zubehörteile und Verbrauchsmaterialien dürfen verwen- det werden. • Den Trockner nicht für chemisch gereinigte Kleidungsstücke verwenden. • Keine ungewaschenen Kleidungsstücke in der Maschine trocknen. • Mit Speiseöl, Azeton, Alkohol, Benzin, Diesel, Fleckenentferner, Terpentin, Wachs oder Wachsentferner verunreinigte Kleidung muss vor dem Trocknen in der Maschine mit heißem Wasser und einer zusätzlichen Dosis Waschmittel gewaschen werden. - Seite 6 Installationsanleitung • WARNUNG: Das Gerät darf nicht über ein externes Schaltgerät wie eine Zeitschaltuhr mit Strom versorgt und auch nicht an einen Stromkreis angeschlossen werden, der re- gelmäßig ein- und ausgeschaltet wird. • Falls auf dem Typenschild der Maschine abweichende Nennspannungen oder Nenn- frequenzen (durch einen Schrägstrich / getrennt) angegeben sind, müssen Sie die An- weisungen für die Einstellung des Geräts zum Betrieb mit der erforderlichen Nennspannung oder Nennfrequenz im Installationshandbuch nachschlagen.
-
Seite 7: Zusätzliche Sicherheitshinweise Für Trommeltrockner Mit Gasbeheizung
Installationsanleitung 1.1 Zusätzliche Sicherheitshinweise für Trommeltrockner mit Gasbeheizung • Vor der Installation sicherstellen, dass die Anschlüsse an das Versorgungsnetz vor Ort sowie Art und Druck des Gases der Einstellung der Maschine entsprechen. • Die Maschine nicht in Räumen aufstellen, in denen Reinigungsmaschinen laufen, die mit Perchlorethylen, TRICHLORETHYLEN oder CHLOR-/FLUORKOHLENWASSER- STOFFEN als Reinigungsmittel betrieben werden. -
Seite 8: Symbole
Installationsanleitung Wenn ein Bediener für mehrere Maschinen zuständig ist, nehmen die repetitiven Bewegungen zu und das damit ver- bundene biomechanische Risiko steigt exponentiell. Risiken durch ungünstige Körperhaltungen bestehen bei der Interaktion mit der Benutzeroberfläche, dem Display und den Tasten. Beachten Sie die folgenden Empfehlungen, um körperliche Schäden beim Bedienpersonal möglichst zu vermeiden. •... -
Seite 9: Gewährleistungsbedingungen Und Haftungsausschlüsse
Die Garantie gilt, wenn der Kunde ausschließlich Originalersatzteile verwendet und das Gerät entsprechend den An- weisungen der Betriebs- und Wartungshandbücher von Electrolux Professional instandgehalten hat, die als ge- druckte Handbücher oder im elektronischen Format bereitgestellt werden. Electrolux Professional empfiehlt, ausschließlich von Electrolux Professional genehmigte Reinigungs-, Spül- und Entkalkungsmittel zu verwenden, um optimale Ergebnisse zu erzielen und das Gerät langfristig in einem perfekten... -
Seite 10: Technische Daten
Installationsanleitung 3 Technische Daten 3.1 Geräte mit Elektroheizung 3.1.1 Zeichnung fig.X00718 Bedienfeld Türöffnung, ⌀ 580 mm Stromanschluss Abluftanschluss 1770... -
Seite 11: Technische Daten
Installationsanleitung 3.1.2 Technische Daten Nettogewicht Trommelvolumen Liter Trommeldurchmesser Trommeltiefe Trommeldrehzahl, mittlere Last U/min Nennkapazität, Füllfaktor 1:18 (max. Beladung) 14,2 Nennkapazität, Füllfaktor 1:22 (empf. Beladung) 11,6 Heizung: Elektrisch 13,2 13,5 Optimaler Luftstrom, 6,0 kW** Optimaler Luftstrom, 9,0 kW** Optimaler Luftstrom, 13,5 kW** Optimaler statischer Gegendruck, 6,0 kW** Maximaler statischer Gegendruck, 6,0 kW** Optimaler statischer Gegendruck, 9,0 kW**... -
Seite 12: Maschinen Mit Dampfheizung
Installationsanleitung 3.2 Maschinen mit Dampfheizung 3.2.1 Zeichnung B(b) B(a) fig.X00720 Bedienfeld Türöffnung, ⌀ 580 mm Stromanschluss Dampfanschluss Kondensatanschluss Abluftanschluss B (a) B (b) 1105 1770... -
Seite 13: Technische Daten
Installationsanleitung 3.2.2 Technische Daten Nettogewicht Trommelvolumen Liter Trommeldurchmesser Trommeltiefe Trommeldrehzahl, mittlere Last U/min Nennkapazität, Füllfaktor 1:18 (max. Beladung) 14,2 Nennkapazität, Füllfaktor 1:22 (empf. Beladung) 11,6 Beheizung: Dampf bei 700 kPa 15,0 Dampfdruck 100-1000 Optimaler Luftstrom** Optimaler statischer Gegendruck** Maximaler statischer Gegendruck** Schallleistungs-/Schalldruckpegel beim Trocknen* dB(A) 72 / 56... -
Seite 14: Gerät Mit Gasheizung
Installationsanleitung 3.3 Gerät mit Gasheizung 3.3.1 Zeichnung fig.X00719 Bedienfeld Türöffnung, ⌀ 580 mm Stromanschluss Gasanschluss Abluftanschluss 1770... -
Seite 15: Technische Daten
Installationsanleitung 3.3.2 Technische Daten Nettogewicht Trommelvolumen Liter Trommeldurchmesser Trommeltiefe Trommeldrehzahl, mittlere Last U/min Nennkapazität, Füllfaktor 1:18 (max. Beladung) 14,2 Nennkapazität, Füllfaktor 1:22 (empf. Beladung) 11,6 Heizung: Gas 13,5 Optimaler Luftstrom** Optimaler statischer Gegendruck** Maximaler statischer Gegendruck** Schallleistungs-/Schalldruckpegel beim Trocknen* dB(A) 72 / 56 Wärmeabgabe der installierten Leistung, max. -
Seite 16: Geräte Mit Wärmepumpe
Installationsanleitung 3.4 Geräte mit Wärmepumpe 3.4.1 Zeichnung B(b) B(a) fig.X00721 Bedienfeld Türöffnung, ⌀ 580 mm Stromanschluss Ablauf für Kondenswasser B (a) B (b) 1770... -
Seite 17: Technische Daten
Installationsanleitung 3.4.2 Technische Daten Nettogewicht Trommelvolumen Liter Trommeldurchmesser Trommeltiefe Trommeldrehzahl, mittlere Last U/min Nennkapazität, Füllfaktor 1:18 (max. Beladung) 14,2 Nennkapazität, Füllfaktor 1:22 (empf. Beladung) 11,6 – Optimaler Luftstrom** – Optimaler statischer Gegendruck** – Maximaler statischer Gegendruck** Schallleistungs-/Schalldruckpegel beim Trocknen* dB(A) 72 / 56 Mittlere Wärmeabgabe pro Trocknungszyklus zur Beurteilung des erforderlichen Luftvolumenstroms***... -
Seite 18: Einrichten
Installationsanleitung 4 Einrichten 4.1 Entfernen der Verpackung Hinweis! Bei Maschinen mit Wärmepumpe: Wenn die Maschine abgelegt oder über 45°geneigt wurde, nach der Auf- stellung mit der Inbetriebnahme 24 Stunden warten. fig.X00529A Hinweis! Zum Auspacken der Maschine werden mindestens zwei Personen benötigt. Entfernen Sie das Filterfach und nehmen Sie die untere Frontabdeckung ab. - Seite 19 Installationsanleitung Entfernen Sie die Schrauben zwischen Maschine und Palette. Nehmen Sie die Maschine von der Palette herunter. Hinweis! Gehen Sie vorsichtig vor, wenn Sie die Maschine versetzen. Die Trommel besitzt keine Transportsicherung. fig.X00693 Rollen Sie die Maschine an ihre endgültige Position.
-
Seite 20: Recyclingvorschrift Für Verpackungsmaterial
Installationsanleitung 4.2 Recyclingvorschrift für Verpackungsmaterial fig.X02406 Abb. Beschreibung Code Schrumpffolie LDPE 4 Kunststoff Transportschutzecken PS 6 Kunststoff Pappkarton PAP 20 Papier Palette FOR 50 Holz Schraube FE 40 Stahl Kunststoffbeutel PET 1 Kunststoff... -
Seite 21: Räder
Installationsanleitung 4.3 Räder Aus ergonomischen Gründen ist die Maschine mit Rädern ausgerüstet. Mit diesen Rädern kann die Maschine problemlos ohne Anheben bewegt werden. Die Räder können nur genutzt werden, solange die Füße der Maschine nicht abgesenkt werden. fig.X00717 4.4 Stellplatz Die Abbildung zeigt den empfohlenen Abstand zu Wänden u./o. -
Seite 22: Ablaufanschluss (Nur Für Maschinen Mit Wärmepumpe)
Installationsanleitung 5–500 mm (Min. 5 mm) 500 mm (mind. 200 mm) Tiefe der Maschine D = C + B (min. 1220 mm, um die Maschine benutzen zu können) Min. 40 mm Min. 25,4 mm (Mit der oberen Abdeckung kann der Spalt über der Maschine geschlossen werden. Erforderlicher Mindestabstand: 0 Hinweis! Die Maschine muss so aufgestellt werden, dass für Bediener und Servicepersonal ausreichend Platz für alle Arbeitsschritte vorhanden ist. -
Seite 23: Mechanische Installation
Installationsanleitung 4.6 Mechanische Installation Richten Sie die Maschine mithilfe der Maschinenfüße gerade aus. Die maximale Höhenanpassung der Füße beträgt 15 mm. Hinweis! Wichtig ist, dass die Maschine stabil auf allen vier Füßen und nicht direkt auf den Rädern steht. Die Räder sind nur zum Transport der Maschine einzusetzen. -
Seite 24: Absaugsystem
Installationsanleitung 6 Absaugsystem 6.1 Luftstromprinzip Hinweis! Es ist sehr wichtig, dass der Maschine ausreichend Frischluft zugeführt wird, um optimale Trocknungser- gebnisse zu erhalten. 6.1.1 Geräte mit Elektro-, Dampf- und Gasheizung Das Gebläse erzeugt einen Unterdruck in der Maschine, so dass Luft über die Heizeinheit in die Trommel gesogen wird. -
Seite 25: Geräte Mit Wärmepumpe
Installationsanleitung 6.1.2 Geräte mit Wärmepumpe Das Gebläse erzeugt einen Luftstrom in der Maschine, sodass Luft über die Heizeinheit in die Trommel gesogen wird. Die erhitzte Luft durchströmt die Bekleidung und die Trommelöffnungen und tritt durch das erste Filterfach und den zweiten Spezialfilter direkt darunter aus. Der Spezialfilter ist in Maschinen mit Wärmepumpe erforderlich, um zu verhindern, dass sich die Wärmepumpe durch Flusen zusetzt. -
Seite 26: Frischluft
Installationsanleitung 6.2 Frischluft Um maximale Effizienz und die kürzesten Trocknungszeiten zu erreichen, muss sichergestellt sein, dass die gleiche Menge Frischluft von außen in den Raum gelangen kann wie aus dem Raum abgesaugt wird. Um Zugluft im Raum zu vermeiden, sollte sich der Lufteinlass hinter der Maschine befinden. Voraussetzungen für eine ausreichende Luftversorgung: Der Querschnitt der Lufteinlassöffnung muss das Fünffache des Abluftrohrquerschnitts betragen. -
Seite 27: Abluftkanal
Installationsanleitung 6.3 Abluftkanal • Zum Ablüften darf nur ein starrer oder flexibler Metallkanal verwendet werden. • Kunststoffkanäle sind nicht zulässig. • Das für den Abluftkanal empfohlene Material ist verzinkter Stahl. • Der Kanal darf nicht mit Schrauben oder anderen Befestigungsmitteln montiert werden, die in den Kanal hineinra- gen und Flusen auffangen. -
Seite 28: Bemessung Des Auslasses
Installationsanleitung Anzahl Maschinen ⌀ mm Abluftkanal Empfohlener Bereich 0,16 0,39 0,63 0,63 0,98 0,98 1,56 1,56 1,56 2,51 für Frischlufteinlass Minimaler Bereich für 0,117 0,234 0,351 0,468 0,585 0,702 0,819 0,936 1,053 1,17 Frischlufteinlass Der Durchmesser des Abluftkanals darf nicht verkleinert werden. 6.5 Bemessung des Auslasses Es ist wichtig, dass die Luftmenge der Maschine der Leistung der jeweiligen Maschine entspricht. -
Seite 29: Einstellen Des Luftstroms (Gilt Nicht Bei Wäschetrocknern Mit Wärmepumpe)
Installationsanleitung 6.6 Einstellen des Luftstroms (gilt nicht bei Wäschetrocknern mit Wärmepumpe) Die Einstellung des Luftstroms darf nur von autorisiertem Personal durchgeführt werden. Die Maschine muss unbedingt einen für die jeweilige Heizleistung korrekt bemessenen Luftvolumenstrom aufweisen. Wenn der Luftstrom unter dem Minimalwert liegt, muss die Maschine die Heizung ausschalten, was eine längere Trocknungszeit zur Folge hat. - Seite 30 Installationsanleitung • Nehmen Sie die untere Seitenverkleidung ab. fig.X00979E • Nehmen Sie den NTC-Sensor ab. fig.X01226B...
- Seite 31 Installationsanleitung Das Messinstrument (Manometer) in die Öffnung (A) einführen. Sicherstellen, dass die Verbindung dicht ist, um Luft- austritt zu verhindern. Das Rohr an der Rückseite der Maschine durch die Aussparung rechts neben dem Trommel- motor nach außen führen. fig.X00896A • Die Flügelmutter an der Klappe (B) lösen. •...
- Seite 32 Installationsanleitung Optimale Trockenleistungen werden erzielt, wenn der gemessene statische Gegendruck dem Wert in der folgenden Tabelle entspricht. Heizung Leistung Optimaler statischer Gegendruck – gemessen Ergebnis: Nennluftstrom in kalter, leerer Maschine an Position A (Pa) in einer kalten leeren Maschine Elektrisch 6,0 kW Elektrisch 6,0 kW...
-
Seite 33: Diagramm Der Druckabfall-Kennlinie
Installationsanleitung Diagramm der Druckabfall-Kennlinie Der graue Bereich (A) entspricht dem optimalen Arbeitsbereich. Arbeitsbereich Optimaler Kaltluftstrom bei leerer Maschine Gegendruck, Pa Luftvolumenstrom m TD6-14 EL/GAS/STEAM ,13,5/13,5/15kW ,400V/3/50Hz fig.X01545 TD6-14 EL/GAS/STEAM ,13,5/13,5/15kW ,400V/3/60Hz 1300 1200 1100 1000 fig.X01546 TD6-14 EL ,6-9kW ,400V/3/50Hz... - Seite 34 Installationsanleitung Alternatives Messverfahren Die Einstellung des Luftstroms darf nur von autorisiertem Personal durchgeführt werden. Verwenden Sie ein selbstgebautes U-Rohr-Manometer aus einem mit Wasser gefüllten Schlauch (Außen-⌀ max. 10 mm und Außen-⌀ mind. 5 mm). Setzen Sie nach dem Ausbau des NTC-Sensors ein Schlauchende in die Öffnung (Pos.
-
Seite 35: Stromanschluss
Installationsanleitung 7 Stromanschluss 7.1 Elektrische Installation Die Elektroinstallation darf ausschließlich von geschultem Personal durchgeführt werden. Maschinen mit frequenzgeregelten Motoren sind eventuell mit bestimmmten Fehlerstromschutzschalter-Typen nicht kompatibel. Die Maschinen sind konstruktionsseitig auf ein hohes Maß an Personensicherheit ausgelegt. Daher sind externe Vorrichtungen wie Fehlerstromschutzschalter nicht erforderlich, ihre Verwendung wird aller- dings empfohlen. -
Seite 36: Anschluss Der Maschine Mit Ferritring
Installationsanleitung 7.2 Anschluss der Maschine mit Ferritring 7.2.1 Maschinen mit AFC- oder DSC-System Damit eine zulässige elektromagnetische Verträglichkeit gewährleistet ist, muss der Ferritring verwendet werden, der für Maschinen mit AFC-System (adaptive Gebläseregelung) oder DSC-System (Trommeldrehzahlregelung) im Lieferumfang enthalten ist. (Beachten Sie bitte, dass diese Vorschrift nur für diese Maschinen gilt.) Vor dem Anschluss an die Maschine muss der Schutzleiter (PE) um den Ferritring gewickelt werden. -
Seite 37: Einphasenanschluss
Installationsanleitung 7.3 Einphasenanschluss Entfernen Sie die Abdeckung von der Stromversorgungseinheit. Schließen Sie Erdungskabel und andere Kabel wie dargestellt an. 1NAC 1NAC 1NAC Bringen Sie nach Abschluss der Installation die Abdeckung wieder an, und überprüfen Sie Folgendes: • ob die Trommel leer ist •... -
Seite 38: Dreiphasenanschluss
Installationsanleitung 7.4 Dreiphasenanschluss Entfernen Sie die Abdeckung von der Stromversorgungseinheit. Schließen Sie Erdungskabel und andere Kabel wie dargestellt an. L1 L2 L3 L2 L3... - Seite 39 Installationsanleitung 3NAC L1 L2 L3 N 3NAC 3NAC L2 L3 Bringen Sie nach Abschluss der Installation die Abdeckung wieder an, und überprüfen Sie Folgendes: • ob die Trommel leer ist • ob das Gerät funktioniert (dazu den Hauptschalter der Maschine einschalten und ein Programm mit Heizleistung starten).
-
Seite 40: Elektrische Anschlüsse
Installationsanleitung 7.5 Elektrische Anschlüsse Elektrische Anschlüsse Heizung alternativ Netzspannung Heizleistung Gesamtleistung Empfohlene Sicherung Elektrisch beheizte Maschinen 220 – 240V 1~ 50 / 60 220 – 230V 3~ 50 / 60 9,0 / 13,5 10,0 / 14,5 32 / 50 240V 3~ 50 / 60 9,0 / 13,5 10,0 / 14,5... -
Seite 41: Funktionen Der I/O-Karten
Installationsanleitung 7.6 Funktionen der I/O-Karten Mögliche elektrische Schaltpläne: 7.6.1 Zentrales Bezahlsystem (2J) Zum Start der Maschine muss ein zentrales Bezahlungssystem einen Startimpuls von 300–3000 ms Dauer (empfoh- len 500 ms) und einer Pause von mindestens 300 ms (empfohlen 500 ms) zwischen zwei Impulsen an die Maschine anlegen. -
Seite 42: Zentrales Bezahlsystem (2J)
Installationsanleitung 7.6.2 Zentrales Bezahlsystem (2J) Unmittelbar nach der Freigabe des Maschinenstarts muss das zentrale Bezahl- oder Buchungssystem ein aktives Si- gnal (High-Pegel) an die Maschine anlegen. Dieses Signal muss während des Trocknens aktiviert sein (High-Pegel). Bei inaktivem Signal (Low-Pegel) bricht die Maschine das laufende Programm ab und schaltet auf Kühlung. Als Si- gnalspannung sind 230 V oder 24 V zulässig. -
Seite 43: Externer Münzzähler / Zentrales Bezahlsystem (2K)
Installationsanleitung 7.6.3 Externer Münzzähler / Zentrales Bezahlsystem (2K) Der externe Münzzähler muss ein Impulssignal mit 300–3000 ms Dauer (500 ms werden empfohlen) und einer Pause von mindestens 300 ms (500 ms werden empfohlen) zwischen zwei Signalimpulsen liefern. fig.7438... -
Seite 44: Preisnachlass (2K)
Installationsanleitung 7.6.4 Preisnachlass (2K) Mit einem konstant aktivierten Signal (High-Pegel) an Anschluss 5 ("roter Preis") lässt sich der Preis für das Pro- gramm verringern. Diese Funktion ist für verschiedene Aufgaben einschließlich Preisnachlässen zu bestimmten Ta- geszeiten einsetzbar. Wenn das Signal anliegt (High-Pegel), ist der Preis für das Programm um den im Preismenü definierten Prozentwert verringert (bzw. -
Seite 45: Externer Anschluss 1,25 A
Installationsanleitung 7.7.2 Externer Anschluss 1,25 A Wenn die Maschine werkseitig mit einer externen Steuerung mit einem Anschluss von max. 230 V/1,25 A ausgestat- tet ist, kann dieser Anschluss für ein externes Gebläse verwendet werden. Klemmen Sie das Kabel für den externen Anschluss an Schaltschütz K7 in K7–2 und K7–4 an. Schließen Sie den Erdleiter an die Erdungsklemme der Klemmenleiste für den externen Anschluss an. -
Seite 46: Dampfanschluss
Installationsanleitung 8 Dampfanschluss 8.1 Anschließen des Dampfes Das Dampfrohr muss abgetrennt sein und darf nicht unter Druck stehen. Dampfeinlass • Das Zweigrohr muss sich oben am Hauptdampfrohr befinden, um Kondensation im Dampf zu verhindern. • Das Zweigrohr muss ein Gefälle besitzen und auf einer Höhe oberhalb des Abzweigrohrs enden, das die Verbin- dung zum Einlass herstellt (5). -
Seite 47: Gasanschluss
Installationsanleitung Kondensatrückführung Es ist wichtig, dass das Zweigrohr für die Rückführung des Kondenswassers zum Hauptkondensatrohr ein Gefälle besitzt und unterhalb des Abzweigrohrs endet, das die Verbindung zum Auslass herstellt (6). • Einen Siebfilter (D) in die Rückleitung einbauen. • Hinter dem Schmutzfänger (D) ein mechanisches Entwässerungsventil (C) installieren. •... -
Seite 48: Gasinstallation
Installationsanleitung 9.3 Gasinstallation Dieses Gasgerät wurde für den Betrieb mit Erdgas der Gruppe I2H und I2E entwickelt, normalerweise durch GNH gekennzeichnet. Dieses Standard-Gasgerät ist für eine Installation in maximal 610 m (2001 ft) Höhe über N.N. ausgelegt. Für größere Höhen muss ein Umrüstsatz für verringerten barometrischen Luftdruck im Gerät installiert werden. Die Teilenummer des Umrüstsatzes ist in der Ersatzteilliste angegeben. -
Seite 49: Probelauf
Installationsanleitung Erdgas Gaskategorie Eintrittsdruck Düsendruck Düsengröße (⌀ Luftdrossel- Aufklebernum- In folgenden (mbar) (mbar) blech (mm) Ländern ggf. verfügbar 2H, 2E 3,30 Standardgas Standardgas AT, BG, CZ, DK, EE, FI, GR, HR, HU, IS, IE, IT, LV, LT, NO, PT, RO, SK, SI, ES, SE, CH, TR, GB, DE, PL, LU... -
Seite 50: Anleitung Zur Umrüstung
Installationsanleitung 9.6 Anleitung zur Umrüstung • Die Maschine vom Stromnetz trennen. • Nehmen Sie die Rückwand ab. • Nehmen Sie die Luftdrosselplatte ab (1). • Entfernen Sie die Düse (2) und bringen Sie die mitgelieferte neue Düse an. • Bringen Sie die Luftdrosselplatte wieder an. fig.X01102 •... -
Seite 51: Datenschild
INJECTOR:Ø 3.30 NATURAL GAS : G20 (INLET PRESS.: 20-25 MBAR, CAL. VAL. 37780 KJ/M3) For safety reasons use only genuine spare parts. Made in Sweden Electrolux Professional AB 341 80 Ljungby, Sweden WXXXXX 9868XXXXXX Product no.: 09XXX / 99XXXXX Serial no.:... -
Seite 52: Versetzen Des Türanschlags
Installationsanleitung 10 Versetzen des Türanschlags Trennen Sie die Maschine vom Stromnetz. Bauen Sie die Scharniere ab, und entfernen Sie die Tür. Entfernen Sie zunächst das obere Scharnier. fig.X00714 Die obere Frontabdeckung abmontieren und vorsichtig im Bereich über der Frontabdeckung (mit der Vorderseite nach oben weisend) verstauen. - Seite 53 Installationsanleitung Das Filterfach von der Maschine entfernen. Die Schrauben des Türschaltermagneten entfernen. Die Frontwand abnehmen. Das Türschalterkabel abklemmen. fig.X00689 Entfernen Sie die obere Schraube, die Abdeckung und die untere Schraube auf der rechten Seite. Entfernen Sie die Schrauben auf der linken Seite, um den Halter für den Magnetschalter am Türschalterkabel zu lö- sen.
- Seite 54 Installationsanleitung Ziehen Sie am Halter für den Magnetschalter das Türschalterkabel heraus und bringen Sie es wie in der Abbildung dargestellt von der oberen in die untere Position. Stellen Sie sicher, dass das Kabel und das Endstück richtig positio- niert sind. fig.X01095 Drehen Sie den Halter für den Magnetschalter auf den Kopf und montieren Sie ihn auf der rechten Seite.
- Seite 55 Installationsanleitung Drehen Sie die Frontplatte auf den Kopf und bringen Sie sie wieder an der Maschine an. Drehen Sie die Schrauben des Türschaltermagneten ein. Stellen Sie sicher, dass das Türschalterkabel beim Anbringen der Frontplatte nicht beschädigt wird. Das Filterfach einsetzen. fig.X00701 Die obere Frontabdeckung wieder anbringen.
- Seite 56 Installationsanleitung Zuerst das untere Scharnier wieder anbringen. Die Tür am unseren Scharnier einsetzen. Das obere Scharnier an der Tür anbringen und befestigen. fig.X00715 Die Maschine an das Stromnetz anschließen. Führen Sie einen Probelauf der Maschine durch.
-
Seite 57: Bei Der Ersten Einschaltung
Installationsanleitung 11 Bei der ersten Einschaltung Wenn die Aufstellung abgeschlossen ist und Sie zum ersten Mal die Stromversorgung einschalten, müssen Sie fol- gende Einstellungen vornehmen. Sobald eine Einstellung vorgenommen wurde, erscheint automatisch die nächste. Befolgen Sie die Anweisungen auf dem Display. •... -
Seite 58: Funktionsprüfung
Installationsanleitung 12 Funktionsprüfung Diese Überprüfung muss durch qualifiziertes Fachpersonal erfolgen. Nachfolgende Funktionstests sind durchzuführen, wenn: • die Installation abgeschlossen ist und vor der Inbetriebnahme der Maschine. • Reparaturarbeiten durchgeführt wurden. Nachweis der automatischen Abschaltung der Maschine • Ein Programm starten und prüfen, ob die Maschine stoppt, wenn die Tür offen oder das Filterfach herausgezogen ist. - Seite 59 Installationsanleitung • Starten Sie ein Programm und prüfen Sie, ob die Drehrichtung des Gebläsemotors richtig ist. Er muss sich gegen den Uhrzeigersinn drehen. fig.X00733B Falls die Drehrichtung des Gebläsemotors nicht korrekt ist, vertauschen Sie zwei der drei Phasenanschlüsse links auf dem Anschlussklemmenblock. Hinweis! Bei falscher Drehrichtung des Gebläsemotors wird ein Fehlercode zu unzureichendem Luftstrom angezeigt.
- Seite 60 Installationsanleitung • Nehmen Sie das Filterfach heraus und bringen Sie die Verkleidungen wieder an. • Das Filterfach einsetzen. fig.X00734 Überprüfen der Beheizung • Ein Programm mit Wärme starten und die Maschine ca. fünf Minuten mit leerer Trommel laufen lassen. • Die Tür öffnen und nachfühlen, ob es in der Trommel warm ist. Wenn während eines Trockenzyklus das Quadrat in der rechten unteren Ecke markiert ist, ist die Beheizung einge- schaltet.
-
Seite 61: Entsorgen Des Geräts Am Ende Der Lebenszeit
Installationsanleitung 13 Entsorgen des Geräts am Ende der Lebenszeit Ihre Pflichten als Endnutzer Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekenn-zeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zu-rückgenommen werden, es darf also nicht in den Hausmüll gegeben werden. - Seite 64 Electrolux Professional AB 341 80 Ljungby, Sweden www.electroluxprofessional.com...
