Contenu
CHARGESTORM® CONNECTED ............................................ 72
Description du produit ....................................................... 72
Utilisation prévue ................................................................. 72
Contenu de la boîte .................................................................. 72
Aperçu ...........................................................................................73
Symboles d'état ....................................................................73
Charger le véhicule ................................................................... 74
Accès ouvert et RFID .......................................................... 74
Pour connecter CHARGESTORM® CONNECTED
au véhicule .............................................................................. 74
Charger avec un accès ouvert ........................................ 74
Charger avec un accès RFID ............................................ 74
Installation ..................................................................................75
Introduction ............................................................................75
Sécurité ...................................................................................75
Équipement en option ........................................................75
À vérifier avant l'installation .............................................75
Préparer l'emplacement d'installation ........................75
Installer la borne de recharge sur un mur ..................75
Installer la borne de recharge sur un poteau ............76
Installer les câbles ...............................................................76
Installer le câble d'alimentation .....................................76
Pour installer le câble réseau
et le modem 4G (en option) ............................................. 77
Terminer l'installation ......................................................... 77
Modifier les paramètres de configuration ..................78
Pour effectuer les tests d'installation ..........................79
Pour effectuer les tests d'entretien..............................79
Recycler le produit ...............................................................79
Caractéristiques techniques ............................................... 80
72
Protection contre les surintensités
et les court-circuits ............................................................ 80
Données spécifiques à l'article ...................................... 80
Déclaration de garantie CTEK ...............................................81
Garantie limitée .....................................................................81
Circonstances annulant la garantie limitée ................81
Informations supplémentaires ........................................81
Restrictions d'utilisation à l'échelle nationale ...........81
Copyright .......................................................................................81
Révisions ..................................................................................81
Abréviations ............................................................................81
Schémas électriques ...............................................................81

CHARGESTORM® CONNECTED

Description du produit

CHARGESTORM® CONNECTED est une borne multi-usages pour les véhicules
électriques.
1 2

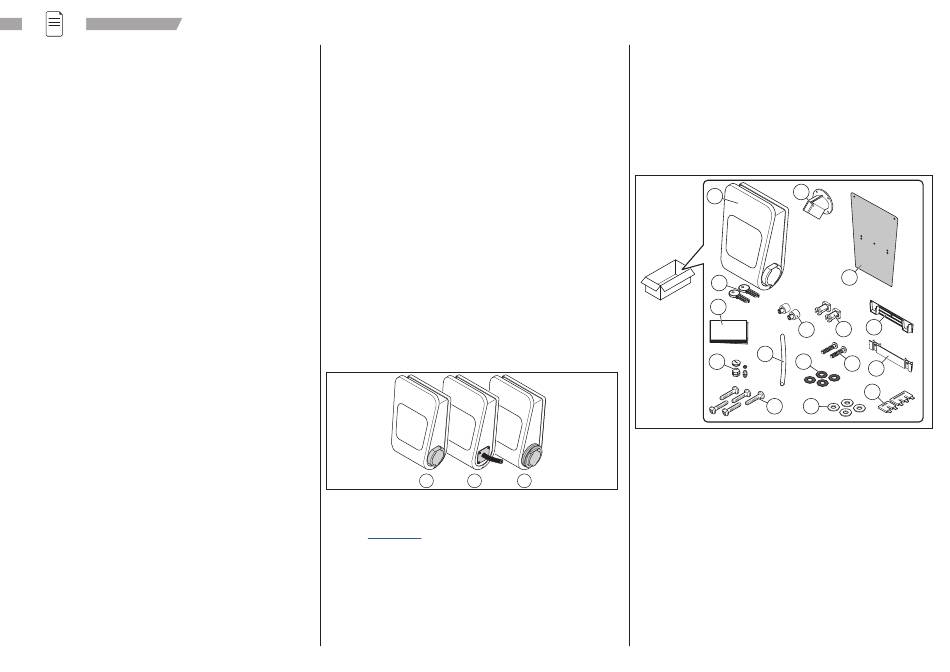

La borne de recharge se décline en plusieurs variantes, en fonction du niveau
de puissance de sortie, ainsi que du nombre et du type de prises
type 2, 2 - prise filaire Type 2, 3 - prise Type 2 avec obturateur). Pour obtenir
une liste complète des numéros d'article, téléchargez la fiche technique
à l'adresse www.ctek.com.
REMARQUE : reportez-vous à la partie supérieure de la borne de charge pour
obtenir des informations sur le modèle.
CHARGESTORM® CONNECTED 2 est une version améliorée et mise à jour de
notre chargeur VE qui comprend une variété de fonctions et de dispositifs
de sécurité intégrées. Elle dispose d'un contrôle de charge puissant pouvant
combiner deux sorties/câbles de charge de type 2 et elle fournit un support
d'équilibrage de charge via NANOGRID™.
Instructions d'installation et d'utilisation
Protection contre la surchauffe
À de fortes températures, l'algorithme de la borne de recharge détermine la
tension optionnelle. Ce processus permet de diminuer le risque de surchauffe
et d'endommagement de la borne de recharge sans empêcher l'utilisation de
l'appareil.

Utilisation prévue

Cette borne de recharge est prévue pour une installation murale ou sur
poteau. Elle a été conçue pour les emplacements à la fois privés et publics.

Contenu de la boîte

1. Borne de charge CHARGESTORM® CONNECTED 2.
2. Deux clés.
3. Instructions d'installation et d'utilisation.
Couvercle pour entrée de câble et presse-étoupes (M25 et M12).
4.
3
5. Support pour connecteur de charge (pour les variantes équipées
d'un câble fixe).
(1 - prise de
6. Gaine isolante.
7. Cinq vis de montage ST6.3.
Quatre joints en caoutchouc.
8.
9. Cinq rondelles.
10. Deux barrettes de pontage (2 voies et 3 voies pour les variantes
monophasées).
11. Support mural.
12. Support de borne
13. Deux poussoirs
14. Deux vis ST4 pour poussoirs
15. Deux entretoises de montage mural
16. Gabarit de perçage
5
1
16
2
3
11
13
15
6
4 8
14
12
10
7 9
