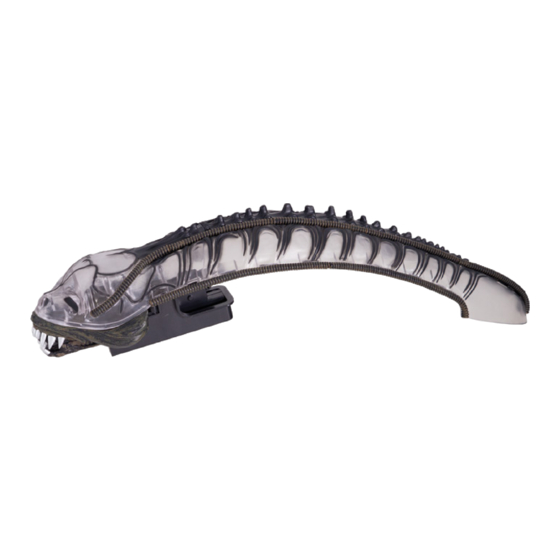

D E R S C H Ä D E L U N D S E I N E
In dieser Bauphase setzen Sie den Zusammenbau des Schädels des Xenomorphs fort und
Ref.
Name
5-1
Schädel C
5-2
Schlauch 1 des Schädels
5-3
Schlauch 2 des Schädels
5-4
Schlauch 3 des Schädels
5-5
Schlauch 4 des Schädels
*Die für die einzelnen Bauphasen erforderlichen Schrauben liegen jeweils bei.
Außerdem liegen zusätzliche Schrauben bei, die Sie im Falle eines Verlustes oder Bruchs
verwenden können.
S C H L Ä U C H E ( I )
befestigen seine Schläuche an der linken Seite.
5-1
5-6
5-8
Menge
5-2
5-4

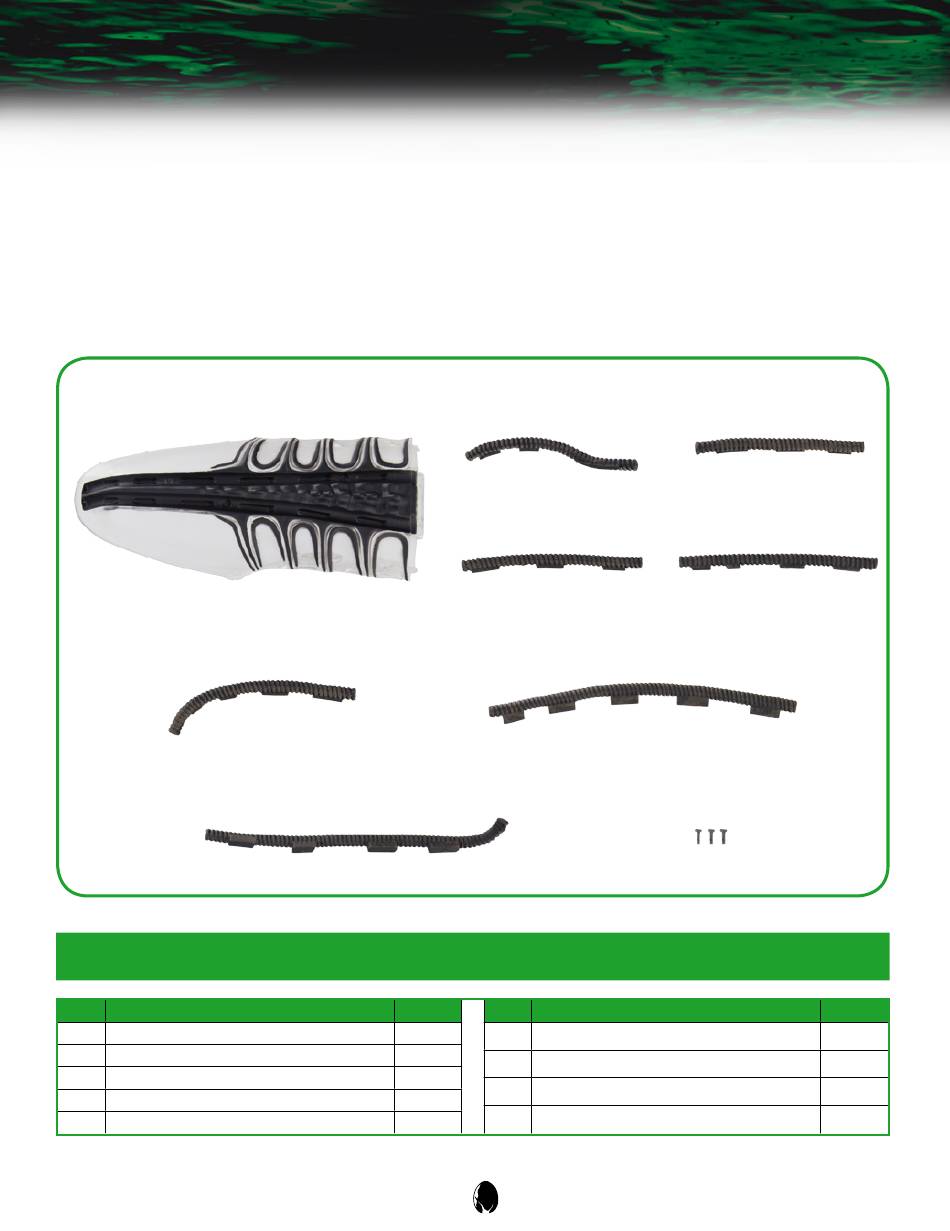

BAUTEILE
Ref.
1
5-6
Schlauch 5 des Schädels
1
5-7
Schlauch 6 des Schädels
1
5-8
Schlauch 7 des Schädels
1
5-9
Schraube 2,3 x 6 mm
1
16
B a u a n l e i t u n g – 0 5
5-3
5-5
5-7
5-9
Name
Menge
1
1
1
3*
