Abus HDCC31500 Bedienungsanleitung
Verwandte Anleitungen für Abus HDCC31500
Inhaltszusammenfassung für Abus HDCC31500

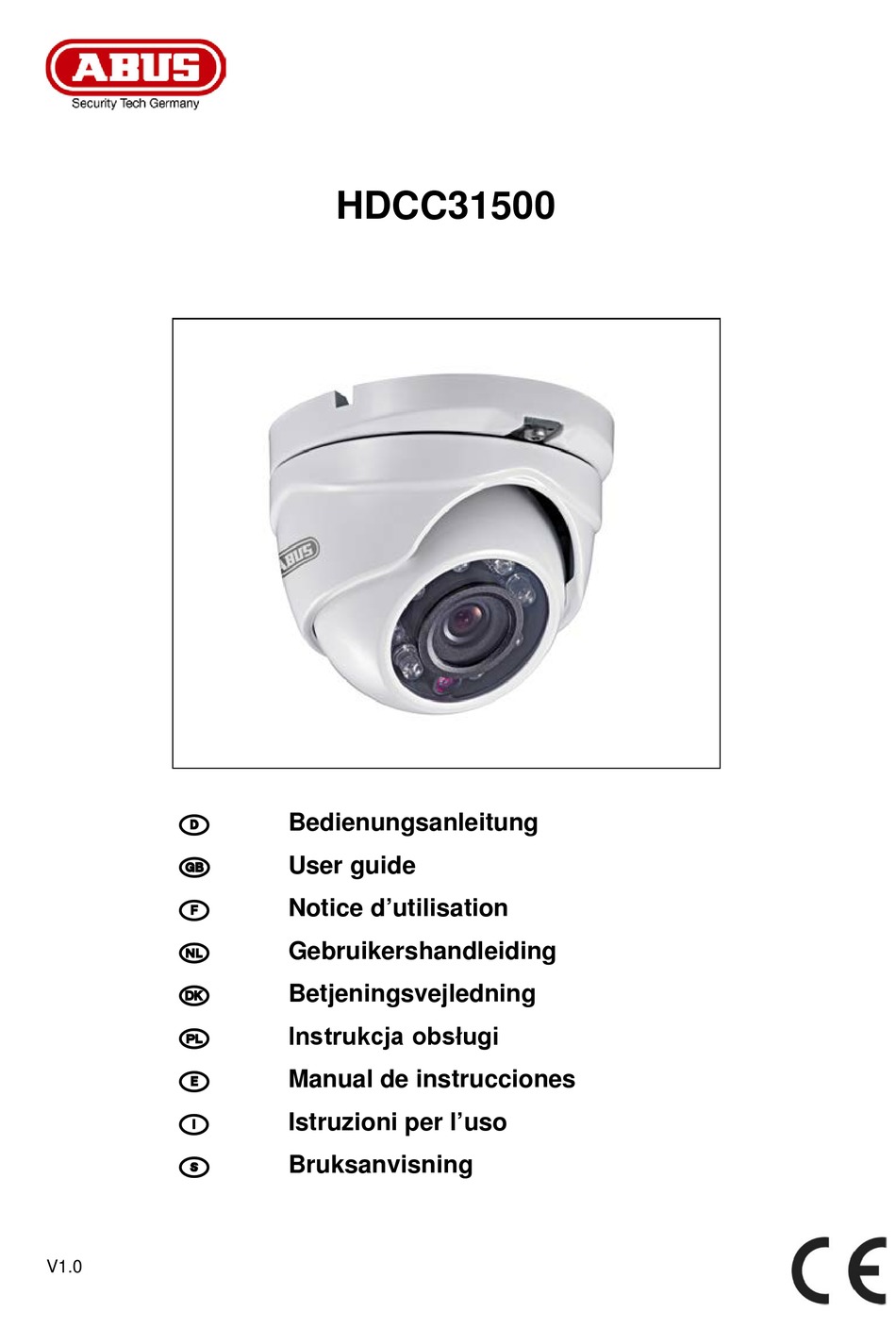

- Seite 1 HDCC31500 Bedienungsanleitung User guide Notice d’utilisation Gebruikershandleiding Betjeningsvejledning Instrukcja obsługi Manual de instrucciones Istruzioni per l’uso Bruksanvisning V1.0...
- Seite 2 Niniejsza instrukcja obsługi zawiera ważne Diese Bedienungsanleitung enthält wichtige wskazówki dotyczące uruchamiania i obsługi. Hinweise zur Inbetriebnahme und Pamiętaj o tym, także przekazując produkt Handhabung. osobie trzeciej. Zachowaj instrukcję do Achten Sie hierauf, auch wenn Sie dieses wykorzystania w przyszłości! Produkt an Dritte weitergeben.
- Seite 3 HDCC31500 Bedienungsanleitung Wichtige Hinweise und FAQs zu diesem Produkt und weiteren Produkten finden Sie auf der Internetseite www.abus.com V1.0 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
- Seite 4 Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es...
-
Seite 5: Symbolerklärung
Deutsch Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. - Seite 6 Deutsch Sicherheitshinweise Stromversorgung: Netzteil 100-240 VAC, 50/60 Hz / 12 VDC, 1 A (im Lieferumfang) Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen.
-
Seite 7: Inhaltsverzeichnis
Deutsch Inhalt Bestimmungsgemäße Verwendung ....................8 Lieferumfang ............................ 8 Merkmale und Funktionen ....................... 8 Beschreibungen der Kamera ......................9 Montage / Installation ........................10 5.1. Montage der Kamera ......................10 5.2. Ausrichtung der Kamera ......................11 5.3. Stromversorgung ........................11 5.4. -
Seite 8: Bestimmungsgemäße Verwendung
Deutsch Bestimmungsgemäße Verwendung Die Domekamera ist sowohl für den Tag- als auch Nachtbetrieb geeignet. Dank der Schutzklasse IP66 kann sie sowohl innen als auch außen eingesetzt werden. Die Tag/Nacht Außendomekamera ist mit einem hochwertigen Bildaufnehmer ausgestattet. Sie liefert Videobilder in HD Auflösung und das Ausgangssignal steht im HD-TVI Format zur Verfügung. Dies ermöglicht die Verwendung von herkömmlichem Koaxialkabel für die Signalübertragung. -
Seite 9: Beschreibungen Der Kamera
Deutsch Beschreibungen der Kamera Kamerabodenplatte Kamerakappe Kameramittelteil HD-TVI Videoausgang (BNC, Aufdruck „TVI“) Spannungsanschluss (5,5x2,1mm, Hohlstecker) -
Seite 10: Montage / Installation
Deutsch Montage / Installation Montage der Kamera ACHTUNG! Während der Montage muss die Kamera von der Netzspannung getrennt sein. Lösen Sie die Fixierschraube für die Kamerakappe und entfernen Sie diese. Benutzen Sie die beigelegte Bohrschablone für die Bohrung der Befestigungslöcher. Falls die Kabelverlegung seitlich erfolgen soll, so führen Sie zuerst das Anschlusskabel durch die Bodenplatte und die seitliche Öffnung an der Bodenplatte. -
Seite 11: Ausrichtung Der Kamera
Deutsch Ausrichtung der Kamera Lockern Sie falls nötig die Fixierschraube an der Kamerabodenplatte. Die Ausrichtung des Kameramittelteils kann nun in 3 Achsen vorgenommen werden. Ziehen Sie die Fixierschraube im Anschluss wieder fest. Neigen 75° 360° Schwenken 90° Rotation 360° 0~90° 0~75°... -
Seite 12: Wartung Und Reinigung
Deutsch Wartung und Reinigung Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn •... -
Seite 13: Technische Daten
Deutsch Technische Daten Modelnummer HDCC31500 89,6mm x 59,1 mm Abmessungen (Hx∅) Anschlüsse Videosignal (BNC), Spannungsversorgung (DC) Auflösung 720p Betriebstemperatur -20°C – 50°C Bildaufnehmer 1/3" Progressive Scan CMOS Bildelemente (effektiv) 1280 (H) x 720 (V) Bildrate 25 fps (PAL) / 30 fps (NTSC) Electronic-Shutter-Regelung 1/25 ~ 1/50.000 sek. - Seite 102 We reserve the right to change the technical or physical specifications. Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
