1. Anwendung
• Beheizung von Wohn- und Geschäftsräumen.
• Die Säule kann auf brennbare Materialien montiert werden.
2. Anschluss
• Spannung: 230V/50Hz.
• Schutzklasse: I.
• Schutzart: IP 20
• Die Heizsäule ist mit keinem Raumthermostat ausgerüstet.
3. Montage
• Die Heizsäule kann sowohl an der Wand montiert, als auch auf den Boden gestellt werden.
• Der Mindestabstand der Front- und Seitenwände der Platte von entflammbaren Gegenständen
beträgt 10 cm.
Vorgehensweise - Wandmontage:
• Die Montagepunkte gemäß der Tabelle anzeichnen und bohren, Dübel einstecken und Schrauben
eindrehen, bis die Schrauben noch 5 mm Restabstand haben.
• Die Säule, an den vorgesehenen Montagepunkten in die Schrauben einhängen.
• Bei Festanschluss das Anschlusskabel installieren. (Farbkennzeichnung der Adern beachten!)
Vorgehensweise - Bodenaufstellung:
Bei der Aufstellung der Infrarot-Heizsäule EXCLUSIVE auf dem Boden, ist es ratsam das
Heizelement mit den oberen beiden Haltepunkten zu fixieren, um ein Umfallen des Säule zu
verhindern.
• Öffnungen laut Montageskizze bohren, Dübel einstecken und Schrauben eindrehen, bis die
Schrauben noch 5 mm Restabstand haben.
• Bei Festanschluss das Anschlusskabel installieren. (Farbkennzeichnung der Adern beachten!)
4. Wichtige Hinweise
• Die Umgebungstemperatur (Lufttemperatur), in der die Heizsäule angebracht ist, darf 40 °C nicht
überschreiten!
• Die Speisungszuleitung muss mit einer Netzabtrennung (Sicherung) versehen sein, bei der der
Abstand der geöffneten Kontakte mindestens 3,5 mm bei allen Polen beträgt. Es ist immer ein
Fehlerstromschutzschalter mit Ansprechstrom von l
• Die Typenbezeichnung des Produkts bezeichnet die zugeführte Leistung
(EXCLUSIVE Säule 600 = 600 W).
• Es wird empfohlen, bei der Montage der Säule Handschuhe zu tragen, um die Strahl-Frontwand der
Platte nicht zu beschmutzen.
• Die Säule kann mit einer leichten Reinigungsmittel-Lösung und einer Bürste oder einem
Microfasertuch gereinigt werden.
• Dieses IR-Paneel ist ein nachgeschaltetes Heizgerät, das über ein übergeordnetes, externes
Regelsystem (Thermostat) gesteuert werden muss, das nicht Teil dieses Produktes ist. Damit die
Vorgaben der Öko-Design-Richtlinie VO (EU) NR. 2015/1188 eingehalten werden, muss das
gewählte Regelsystem die darin enthaltenen Anforderungen erfüllen.
Eine Festinstallation darf nur vom Elektroinstallateur durchgeführt werden!
Durch eine unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das Leben der Nutzer der
elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z.B. durch Brand. Es droht
Ihnen die persönliche Haftung bei Personen- und Sachschäden!
Wenden Sie sich an einen Elektroinstallateur!
= 30 mA zu verwenden.
ΔN

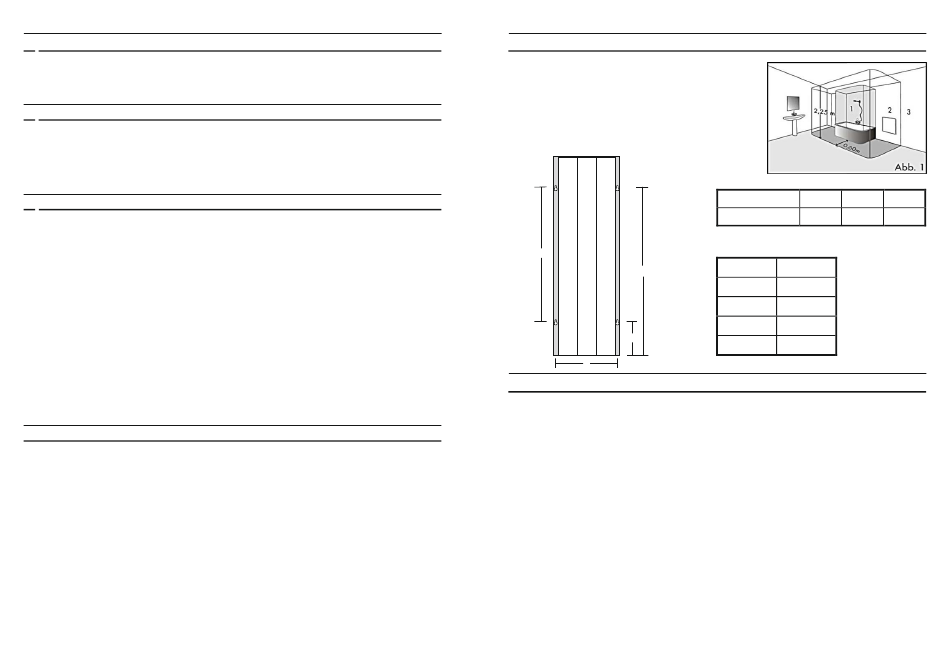

5. Maße und Montage
Der Anschluss der Heizung muss in Feuchträumen (Bad,
Dusche, WC etc.) den allgemeinen
Sicherheitsanforderungen und technischen Normen
gemäß VDE 0100 / T701 entsprechen.
Der Betrieb der Säule EXCLUSIVE ist nur ab Bereich 3
zulässig.
Der angebrachte Schukostecker hat eine niedrigere
Schutzklasse als die Heizung, eine Entfernung des
Steckers hat keinen Einfluss auf die Garantie.
A
D
C
B
6. Allgemeine Hinweise und Sicherheitshinweise
• Infrarot-Heizsäulen EXCLUSIVE sind ausschließlich zum Gebrauch als Heizelement im
Innenbereich geeignet. Jede nicht bestimmungsgemäße Verwendung kann zur erheblichen Gefahr
für Personen, Tiere und Umwelt führen.
• Infrarot-Heizsäulen EXCLUSIVE sind nicht dafür geeignet, durch Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten, oder mangels Erfahrung und/oder mangels
wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person
beaufsichtigt, oder sie erhielten von ihr Anweisungen zur Benutzung des Gerätes.
• Alle Heizelemente sind von Kindern fernzuhalten. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie mit den Geräten nicht spielen.
• Jede Heizsäule EXCLUSIVE besitzt integrierte Sicherheitsschalter, die das Gerät bei Überhitzung
durch unsachgemäßen Gebrauch abschalten, und nach Abkühlung wieder in Betrieb setzen.
• Infrarot-Strahlungsplatten NICHT ABDECKEN - dies führt zur Überhitzung! - BRANDGEFAHR!
• Benutzen Sie das Heizelement niemals, wenn die Zuleitung oder der Stecker beschädigt ist.
Beschädigte Anschlusskabel oder Stecker müssen vom Hersteller oder einem Servicetechniker
ersetzt werden.
• Vor der Reinigung ist das Heizelement immer vom Netz zu trennen!
• Infrarot-Heizsäulen EXCLUSIVE niemals in Wasser tauchen!
• bei Erstinbetriebnahme kann es notwendig sein, die Heizelemente über einen längeren Zeitraum
dauerhaft zu betreiben, da die notwendige Erwärmung von Wänden, Böden, Decken und
Gegenständen erst erfolgen muss. Die Betriebstemperatur des Heizelementes wird nach wenigen
Minuten erreicht.
• Bedingt durch die starke Dämmung der Elemente nach hinten, und durch die daraus resultierende,
unterschiedliche Erwärmung, kann es im Betrieb zu einer Wölbung der Frontplatte kommen, die
nach Abkühlung wieder verschwindet. Das ist normal, und stellt keinen Beanstandungsgrund dar.
Maße in mm
Höhe
Breite
Tiefe
Säule EXCLUSIVE
1200
400
Bohrmaße Wandbefestigung:
Maß
in mm
A
800
B
372
C
220
D
1020
160
