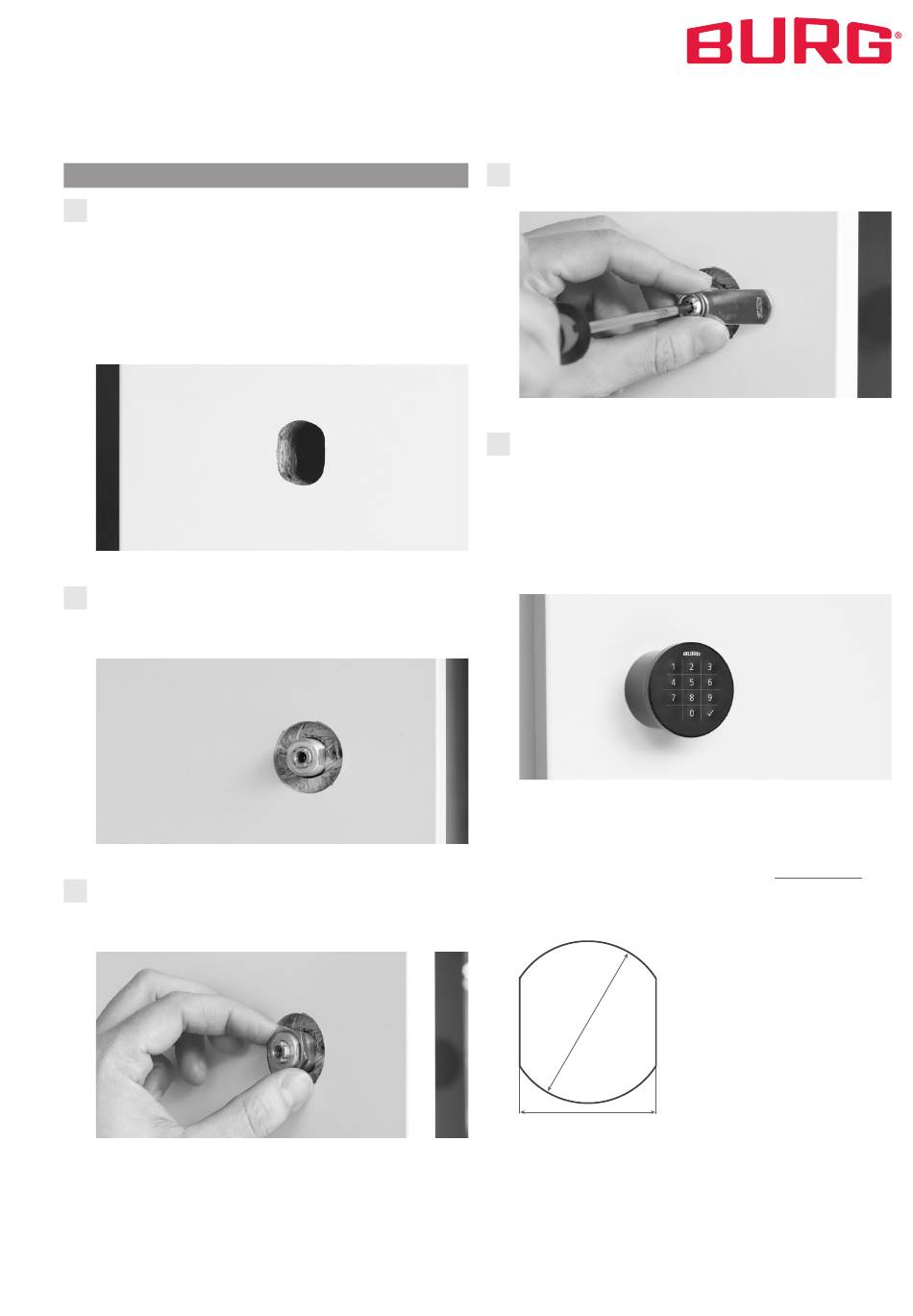

Montage Retro-Fit
1
Bereiten Sie die Einbaulochung gemäß der unten beschrie-
benen Einbaumaße an der Türfront vor. Beachten Sie, dass
bei Fronten aus Holz und MDF ggf. eine angepasste zwei-
stufige Aussparung gefräst werden muss. Bei Fronten aus
Metall entfällt diese Aussparung.
Hinweis: Sollten Sie eine Vorlage (Step-Datei) zum Fräsen,
Stanzen oder Lasern benötigen, wenden Sie sich an Ihren
Ansprechpartner bei BURG.
2
Führen Sie den Schlosskörper von der Türaußenseite in die
Einbaulochung ein. Achten Sie hierbei darauf, dass sich das
BURG Logo auf der Knauf-Vorderseite oben befindet.
3
Setzen Sie von hinten die Befestigungsmutter auf das
Schloss. Drehen Sie die Mutter mit einem Steckschlüssel
(SW22) fest.
Flexo.Code | 01-2023
Setzen Sie den Riegel auf und befestigen Sie diesen mit der
4
beigelegten Torx-Schraube (Torx 30).
5
Prüfen Sie anschließend, ob der Riegel im geschlossenen
Zustand an dem Schließblech oder der Falz ausreichend
Halt finden. Der Riegel sollte beim Schließen des Schließ-
systems ohne Druck oder Widerstand in seine Endposition
gedreht werden können.
Hinweis: Durch ein anpassbares Schließblech lässt sich das
Schließen optimal einstellen. Für mehr Informationen,
wenden Sie sich an Ihren Ansprechpartner bei BURG.
Einbaumaße
Die Maße für die Einbaulochung auf der Türaußenseite
gilt für den Einbau in Fronten aus Holz, HPL und Stahl.
¯19mm
16mm
Hinweis: Die nebenstehenden
Zeichnungen sind nicht maß-
stabsgetreu und eignen sich
nicht als Vorlage zum Fräsen.
Für eine Vorlage (Step-Datei)
wenden Sie sich an Ihren An-
sprechpartner bei BURG.
