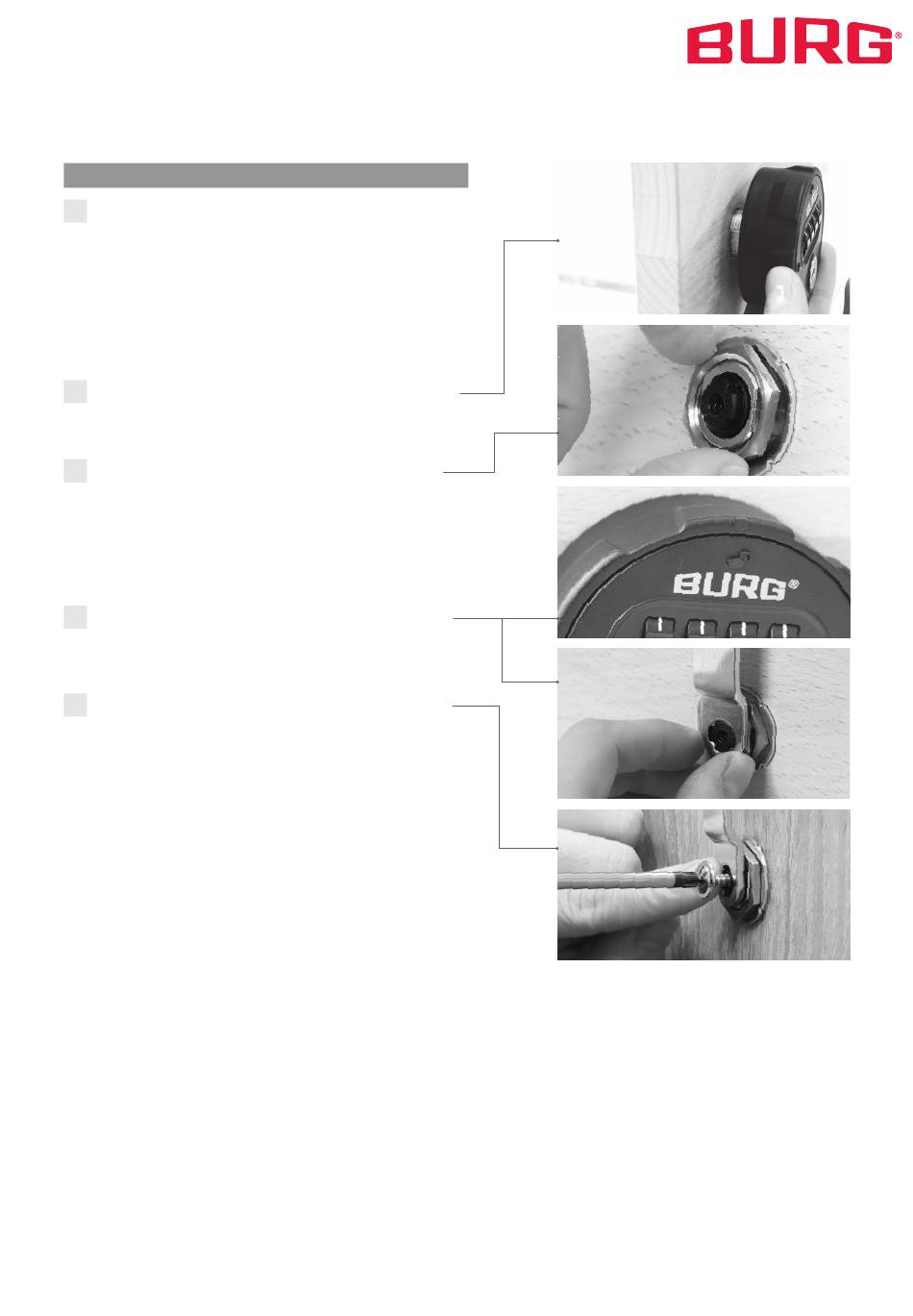

Montage
Bereiten Sie die entsprechende Einbaulochung (16 x 19
1
mm) an Ihrem Möbelstück vor. Stellen Sie sicher, dass der
im Lieferumfang enthaltene Riegel im montierten Zustand
und bei geschlossener Tür hinter das Schließblech (nicht
im Lieferumfang enthalten) oder hinter eine vorhande Falz
Ihres Möbelstücks greift (min. 4mm). Erst dann bohren Sie
das für die Montage erforderliche Einbauloch.
Tipp: sollten Sie Möbel in einer größeren Auflage
Fräsen empfiehlt sich die Nutzung von 3D–Step–Daten.
2
Stecken Sie die Bedieneinheit von vorne auf die Tür, indem
Sie den Stator durch die Einbaulochung schieben. Achten
Sie darauf, dass Sie das Schloss gerade aufsetzen.
3
Setzen Sie die Mutter auf den Stator und ziehen Sie das
Schloss damit ausreichend fest.
Hinweis: Bei Holzmöbeln kann die Einbaulochung kreisrund
gebohrt werden. In dem Fall empfiehlt sich der Einsatz eines
Verdrehschutzes (Abbildung). Der Verdrehschutz wird bei
der Montage vor der Mutter auf den Stator aufgesetzt und
mit der Mutter festgeschraubt.
4
Um die Montage des Riegels zu vereinfachen, bringen Sie
das Schloss in den geöffneten Zustand. Setzen Sie dann den
Riegel so auf das Riegelkreuz des Stators, dass er sich in der
geöffneten Position befindet und halten diesen fest.
5
Befestigen Sie den Riegel mit der Schraube. Prüfen Sie ob
der Riegel wie gewünscht verschließen kann. Im Optimal-
Fall lässt sich das Schloss leicht verschließen, ohne dass der
Riegel dabei unter Spannung gerät.
sPinLock 200 | 03-2020
Rev. 03 | Deutsch | 4
