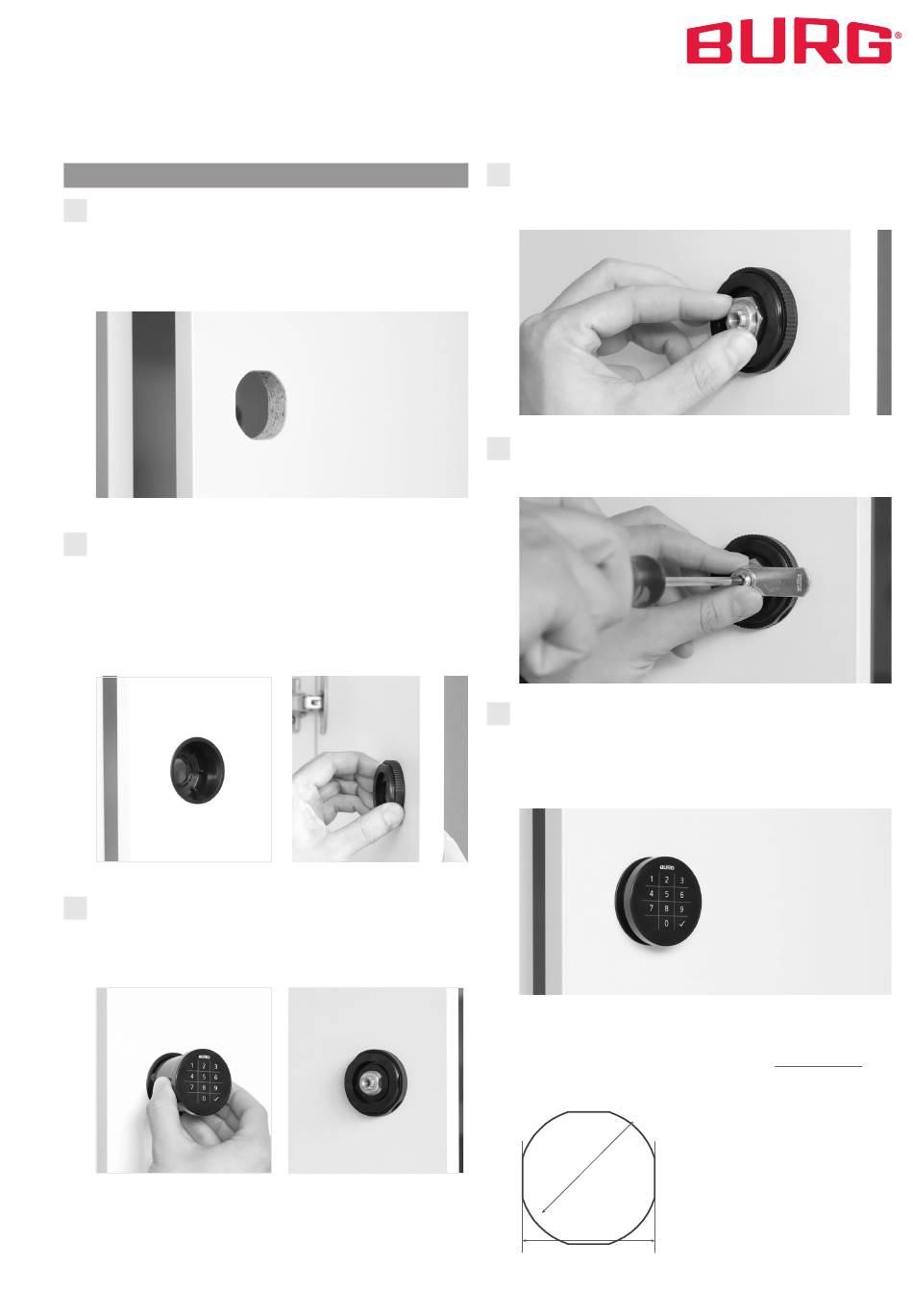

Montage Flush-Fit
1
Bereiten Sie die Einbaulochung gemäß der unten beschrie-
benen Einbaumaße an der Türfront vor.
Hinweis: Sollten Sie eine Vorlage (Step-Datei) zum Fräsen,
Stanzen oder Lasern benötigen, wenden Sie sich an Ihren
Ansprechpartner bei BURG.
2
Setzen Sie von vorne den Flexo.Ring in die Einbaulochung
auf der Türaußenseite und halten Sie ihn in dieser Position.
Prüfen Sie dabei, ob der Flexo.Ring auf der Türaußenseite
vollständig aufliegt. Achten Sie dabei auf die richtige Posi-
tion der innen liegenden Montageöffnung. Verschrauben
Sie von hinten die Befestigungsmutter mit dem Flexo.Ring.
Ziehen Sie die Mutter handfest zu.
3
Führen Sie den Schlosskörper von der Türaußenseite in
die Öffnung des Flexo.Ring ein. Achten Sie hierbei darauf,
dass sich das BURG Logo auf der Knauf-Vorderseite oben
befindet.
Flexo.Code | 01-2023
Setzen Sie von hinten die Befestigungsmutter auf das
4
Schloss. Drehen Sie die Mutter mit einem Steckschlüssel
(SW22) fest.
5
Setzen Sie den Riegel auf und befestigen Sie diesen mit der
beigelegten Torx-Schraube (Torx 30).
Prüfen Sie anschließend, ob der Riegel im geschlossenen
6
Zustand an dem Schließblech oder der Falz ausreichend
Halt finden. Der Riegel sollte beim Schließen des Schließ-
systems ohne Druck oder Widerstand in seine Endposition
gedreht werden können.
Einbaumaße
Die Maße für die Einbaulochung auf der Türaußenseite
gilt für den Einbau in Fronten aus Holz, HPL und Stahl.
¯47mm
45mm
Hinweis: Die nebenstehenden
Zeichnungen sind nicht maß-
stabsgetreu und eignen sich
nicht als Vorlage zum Fräsen.
Für eine Vorlage (Step-Datei)
wenden Sie sich an Ihren An-
sprechpartner bei BURG.
Rev. 01 | Deutsch | 5
