Einbau des HF-Moduls
Die Einbauposition der Antenne kann zwischen dem normalen Antennen
Kugelkopf und einer Optionsplatzseite in der auch ein optionaler Wechsel-
schalter (No.8219) zur Umschaltung zwischen dem gewohnten 35-40
MHz Modul und der robbe 2,4 Ghz Technologie bestimmt werden kann.
Dieser Umbau ist gesondert beschrieben. Der Einbau des Moduls ist mit
etwas handwerklichem Geschick leicht fertig zu stellen. Falls Sie sich den
Umbau jedoch nicht zutrauen, können Sie den Sender auch im robbe Ser-
vice umbauen lassen.

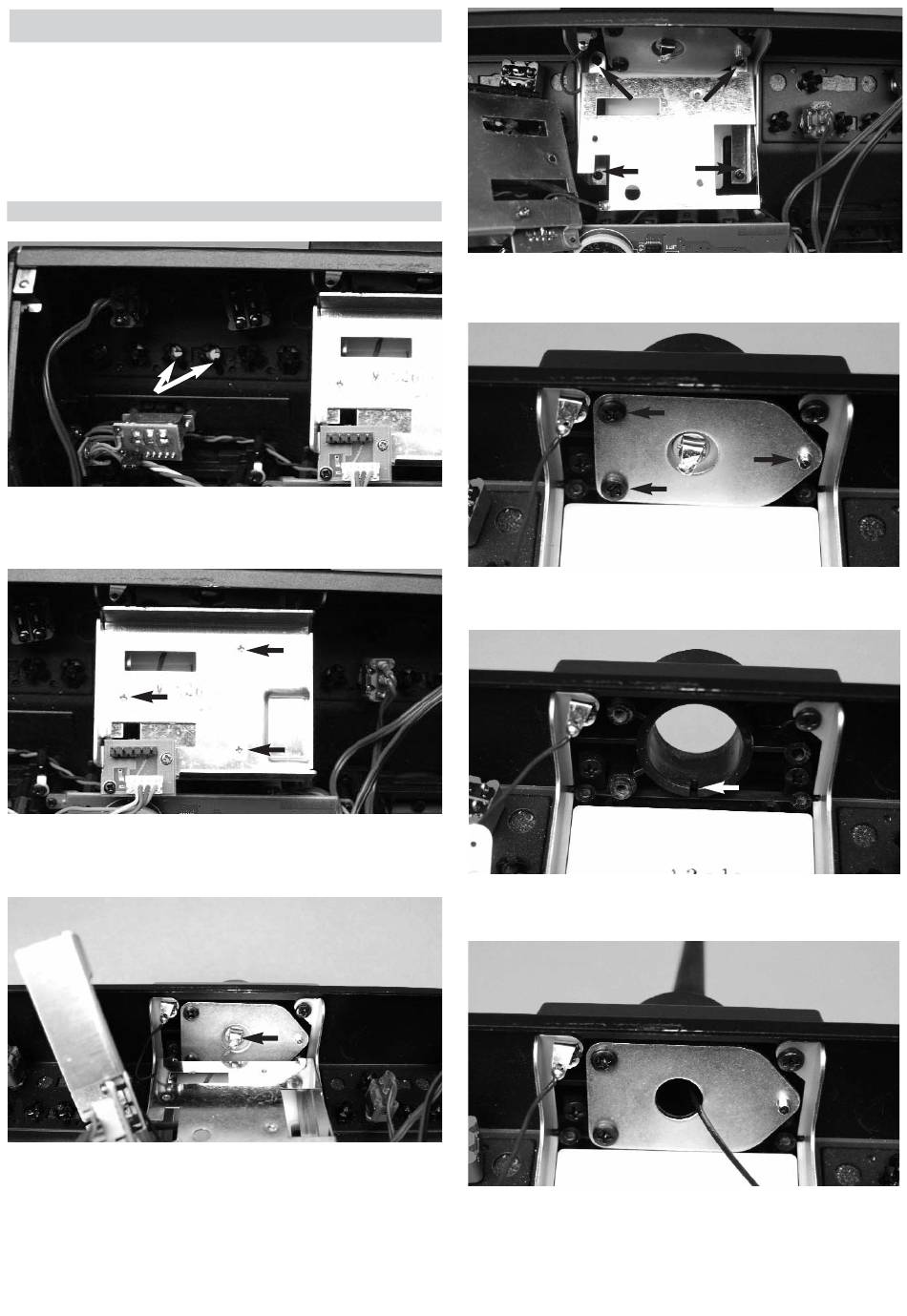

Einbau der Antenne an der Kugelkopfposition
LED Halterungen
Zuerst Deckel öffnen Empfängermodul entfernen. Danach die Haltestifte
aus den Plastikhalterungen schieben, diese werden später die Anzeige
LED`s aufnehmen.
Nun die drei Halteschrauben der Modulplatte lösen und die Platte zur
Seite klappen, achten Sie dabei auf das an der Unterseite festgelötete
Kabel.
Um besser Arbeiten zu können, muss das normale Antennekabel abgelö-
tet werden. Damit es später zu keinen Problemen kommt, am besten die
Lötfahne abkleben.
Danach die vier Schrauben des Unterbaugestells lösen. Ebenfalls auf das
angelötete Kabel achten. Das Untergestell kann dann ebenfalls auf die
Seite geklappt werden.
Zuerst die Feststellschraube der Feststellplatte an der Aussenseite lösen
danach die inneren Schrauben lösen. Feststellplatte und Kugelkopf kön-
nen nun entnommen werden.
Beim Einbau der neuen Antenne auf die Zentrierung in der Durchführung
achten. Die Halterung muss darin einrasten können.
Nachdem die Antenne eingesetzt wurde, Kabel durch die Feststellplatte
führen und diese wieder mit den Schrauben am Sender befestigen.
Danach wieder das Untergestell und die Modulplatte befestigen. Achten
Sie darauf daß das Antennenkabel nicht eingeklemmt oder beschädigt
wird.
