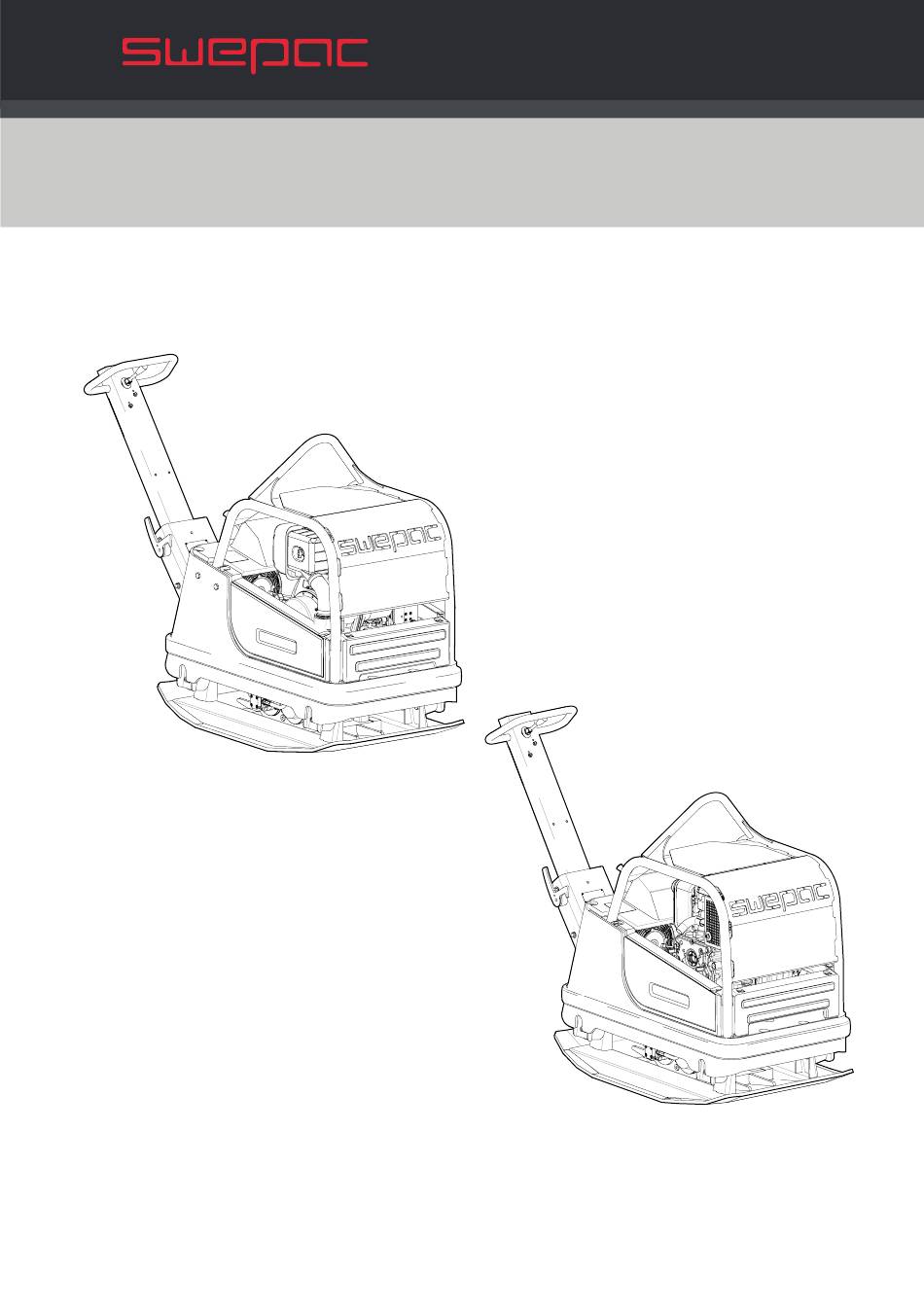

- Seite 1 FOR A SOLID GROUND FOR A SOLID GROUND FB 430 / FB 450 / FB 500 / FB 510 TR 2000-HRM / TR 2000-HRH ORIGINALE BEDIENUNGSANLEITUNG Dok: 101498-DE 2308...
- Seite 2 FB430 / FB450 / FB500 / FB510 TR 2000-HRM / TR 2000-HRH Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com...
-
Seite 3: Inhaltsverzeichnis
HYDRAULIKDIAGRAMM 430 / FB 500 ....SCHALTBILD FB430 / FB450 / FB 500 / FB510 ................21; 22; 23; 24; 25 VERDICHTUNGSANZEIGE (SCI) ......EC-KONFORMITÄTSERKLÄRUNG ..... Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... -
Seite 4: Sicherheitsanweisungen
• Der Bediener muss bei der Arbeit mit der Maschine Gehör- schutz tragen. Abgasemissionen Die Modelle FB 430 / FB 450 / FB 500 / FB 510 erfüllen die • Der Bediener muss sicherstellen, dass sich keine unbefugten Anforderungen für Abgasemissionen gemäß US-EPA-Stufe 2. -
Seite 5: Zeichen
Wenn der Schalldruckpegel an den Ohren des Bedieners 80 dB (A) übersteigt, ist während der Arbeit mit der Maschine Gehörschutz zu verwenden, um Hörschäden zu vermeiden! Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... -
Seite 6: Technische Daten
Hydraulikölmenge .....12 Liter Batteriekapazität .......40 Ah Generatorleistung ......180 W (15 A) Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... -
Seite 7: Technische Beschreibung
Schalter zum Starten und Stoppen des Rüttelelement Rüttlers Schutzverriegelung, linke Seite 13A. Hydraulikpumpe FB450 / FB510 13B. Fliehkraftkupplung FB430 / FB500 13C. Riemenschutz FB430 / FB500 Motor Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... -
Seite 8: Tägliche Prüfungen
3. Überprüfen Sie, dass die Filterplatte (2) im Filtergehäuse sauber ist. Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... - Seite 9 1. Thermostat für den Lüfter des Hydraulikölkühlers Gummidämpfer 2. Thermostat für Warnleuchte bei hoher Öltemperatur Prüfen Sie den Zustand der Gummidämpfer regel- mäßig. Beschädigte Dämpfer ersetzen. Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com...
-
Seite 10: Starten, Yanmar
2. Kontrolllampen für Ladevorgang, Öldruck und Hydrauliköltemperatur 3. Vollgasposition 4. Stopp-Modus 5. Gashebel Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... -
Seite 11: Vor Dem Starten
Stopp-Position (4) stellen. FB 500 Bedienfeld FB 510 Bedienfeld mit: 1. Kontrolllampen für Motor, Ladevorgang, Öldruck und Hydrauliköltemperatur 2. Zündschlüssel 3. Vollgasposition 4. Stopp-Modus 5. Gashebel Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... -
Seite 12: Betriebsanweisung
Das verhindert, dass die Heizspule die Batterie entlädt, wenn die Maschine nicht verwendet wird. Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... -
Seite 13: Lösen Sie Die Riemenabdeckung
Sie zwischen Motor und Hakenschlüssel die Distanz- hülse verwenden. 3. Drehen Sie den äußeren Teil der Fliehkraftkupplung gegen den Uhrzeigersinn, um die Riemenspannung wie oben gezeigt zu lockern. Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... -
Seite 14: Spannen / Austauschen Des Riemens
äußeren Teil der Fliehkraftkupplung im Uhrzei- gersinn, um den Riemen zu spannen Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... - Seite 15 Fehlerquelle finden und beheben takt in der elektrischen Anlage Keine Stromzufuhr zum Prüfen, wo weiter hinten im elek- Leistungsschalter trischen System sich die Unter- brechung befindet Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com...
- Seite 16 Wenn sie intakt ist, den Sensor mit dem am Rüttelelement be- festigten Kabel austauschen Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com...
-
Seite 17: Fehlerdiagnose Fb450 Und Fb510
Hydrauliköl wechseln Hinweis! Die vorgeschlagene Intervallzeit ist ein Richtwert bei normaler Nutzung. Das sind etwa 220-250 Stunden/ Jahr. Folgendes gilt für die Modelle FB450 und FB510 Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... -
Seite 18: Messen Und Einstellen Des Hydraulikdrucks Fb 450 / Fb 510
Normaler Betriebsdruck bei Hydrauliköltemp. von ca. 50°C 150-170 bar Messpunkt, Umwandlung Messpunkt, Hydrauliksystem Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... -
Seite 19: Hydraulikdiagramm 450 / Fb 510
TR 2000-HRM / TR 2000-HRH FB430 / FB450 / FB500 / FB510 Hydraulikdiagramm FB450 / FB510 Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... -
Seite 20: Messen Und Einstellen Des Hydraulikdrucks Fb 430 / Fb 500
2) Überdruckventil 20 bar 3) Hydraulikzylinder Vorder-/Rückseite 4) Manuell betätigter Ventilblock Um- wandlung Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com... - Seite 21 Cable 6A CONNECTOR YANMAR MAGNETIC CONNECTOR VIBRATOR ON/OFF WHITE GREEN/WHITE GREEN/WHITE YELLOW SWITCH,OIL PRESSURE GREEN GENERATOR STARTER BATTERI CHARGING REGULATOR Pin number for the connector Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com...
- Seite 22 FB430 / FB450 / FB500 / FB510 TR 2000-HRM / TR 2000-HRH SCHALTBILD FB 450 Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com...
- Seite 23 TR 2000-HRM / TR 2000-HRH FB430 / FB450 / FB500 / FB510 SCHALTBILD FB 500 Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com...
- Seite 24 FB430 / FB450 / FB500 / FB510 TR 2000-HRM / TR 2000-HRH SCHALTBILD FB 510 Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com...
- Seite 25 FB430 / FB450 / FB500 / FB510 SCHALTBILD ÖLKÜHLER FB 510 Cable 25 Cable 24 Cable 25 Cable 21 TERMOSTAT 50 TERMOSTAT 90 Cable 22 Cable 26 DEUTSCH OIL COOLER Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com...
-
Seite 26: Das Prinzip
Die LEDs zeigen den Verdichtungsstatus der Oberfläche während der Arbeit. Wenn keine weiteren LEDs mehr aufleuchten, ist die maximale Verdichtung des Substrats erreicht worden. Der Swepac Compaction Indicator ist kein Ersatz für die herkömmliche Beurteilung des Verdichtungsgrades, sondern er soll der Bedienungsperson nützliche Informationen bieten, um zum Beispiel Bereiche zu finden, die noch nicht verdichtet wurden, oder um das Risiko einer Beschädigung der Maschine durch übermäßige... -
Seite 27: Ec-Konformitätserklärung
2004 / 108 / EG EN 500-1 EN 500-4 Technische Dokumentation zur Verfügung gestellt durch: Swepac AB, Bergvägen 7, SE-34132 Ljungby Tomas Johansson / Produktingenieur FOR A SOLID GROUND Bergvägen 7 | SE-341 32 Ljungby | Sweden • Tel +46 (0)372-156 00 | www.swepac.com...
