- Seite 1 FB 450 FB 510 ORIGINAL BEDIENUNGSANLEITUNG Dok: 101498-DE 1310...
- Seite 2 FB 450 / FB 510...
-
Seite 3: Inhaltsverzeichnis

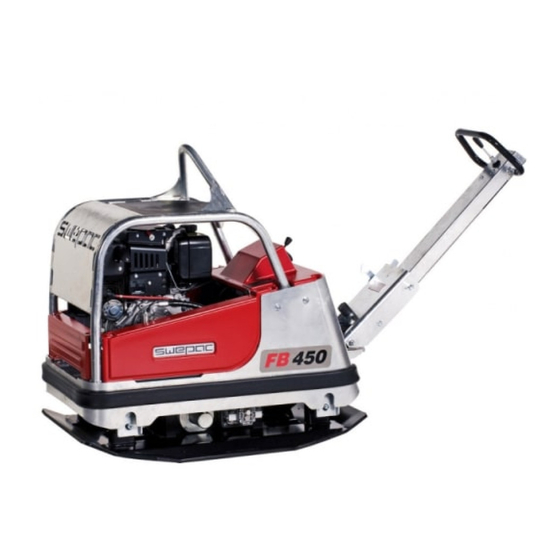

FB 450 / FB 510 VERWENDUNG SWEPAC FB 450 / FB 510 werden verwendet, um Schotter und Fundamente zu verdichten, z.B. beim Straßenbau, in Gräben, etc. Aufgrund der Vorwärts-/ Rückwärts-Funktion ist das Gerät sehr gut für Verdichtungsaufgaben auf kleinen Flächen und als Ergänzung zu größeren Verdichtungsge- räten geeignet. -
Seite 4: Sicherheitsanweisungen
FB 450 / FB 510 SICHERHEITSANWEISUNGEN NORMEN Schall Messung gemäß Norm EN 500-4 Rev. 1:1998, Anhang C: Vor der Verwendung der Maschine muss der Benutzer Messungenauigkeit ± 0,5 dB (A) bei 95% der Messungen. über die Sicherheitsanweisungen des Herstellers und die Folgende Werte wurden gemäß... -
Seite 5: Zeichen
FB 450 / FB 510 ZEICHEN Warnzeichen Maschinenzeichen MACHINERY Lesen Sie vor dem Gebrauch der Maschine das Handbuch und die darin enthaltenen Sicherheitsanweisungen sorgfältig durch, damit Sie diese Maschine sicher verwenden können. Das Handbuch muss immer zugänglich sein. 1. Hersteller 2. -
Seite 6: Technische Daten
FB 450 / FB 510 TECHNISCHE DATEN FUNKTIONSWEISE FB 450 Die Maschine besteht aus einer Grundplatte mit einem Rüttelelement und einem Oberteil, das von der Grundplatte Nettogewicht ......445 kg abgefedert wird. Die Dämpfung zwischen Grundplatte Grundplatte, B x L ....700 x 1080 mm und Oberteil besteht aus vier Gummidämpfern. -
Seite 7: Technische Beschreibung
FB 450 / FB 510 TECHNISCHE BESCHREIBUNG FB 450 / 510 Ansicht linke Seite Ansicht rechte Seite Ansicht linke Seite Ansicht rechte Seite 15. Batterieabdeckung 1. Schutzhaube 16. Hydraulikölfi lter 2. Hebeöse 17. Gashebel 3. Dieselmotor 18. Luftfi lter 4. Bedienfeld 19. -
Seite 8: Tägliche Prüfungen
1. Entnehmen Sie das Schaumstoffelement und das FB 450: Das Öl muss bis zum Rand der Einfüllöffnung reichen. Papierelement und prüfen Sie beide auf Beschädigungen. FB 510: Das Öl muss bis zur Markierung “MAX” reichen. Beschädigte Teile ersetzen. 2. Waschen Sie das Schaumstoffelement in einer Flüssigkeit mit hohem Flammpunkt und lassen Sie es gründlich... - Seite 9 FB 450 / FB 510 Rüttelelement Regelmäßig auf Öllecks überprüfen. Alle Lecks abdichten. Hinweis! Maschinen dürfen nicht betrieben werden, wenn ein Leck vermutet wird. Hinweis! Der Ölstand im Rüttelelement ist 0,5 Liter. Gummidämpfer Ölstand Prüfen Sie den Zustand der Gummidämpfer regelmäßig.
-
Seite 10: Vor Dem Starten
FB 450 / FB 510 VOR DEM STARTEN FB 450 Siehe tägliche Prüfungen auf Seite 8. STARTEN Hinweis! Der Rüttlernetzschalter am Griff muss in der Position "Rütteln aus" (rot/grüne Markierung) stehen. Andernfalls kann die Maschine nicht gestartet werden. Geschlossen Öffnen Sie den Kraftstoffhahn. -
Seite 11: Starten, Hatz
FB 450 / FB 510 VOR DEM STARTEN FB 510 Hauptstromschalter Siehe tägliche Prüfungen auf Seite 8. STARTEN Hinweis! Der Rüttlernetzschalter am Griff muss in der Position "Rütteln aus" (rot/grüne Markierung) stehen. Andernfalls kann die Maschine nicht gestartet werden. Stellen Sie den Gashebel (5) auf die Vollgasposition (3). -
Seite 12: Betriebsanweisung
FB 450 / FB 510 BETRIEBSANWEISUNG TRANSPORT Die Maschine ist mit einer Hebeöse ausgestattet, die bei Der Vibrator wird mit Hilfe des Netzschalters am Griff Nichtgebrauch an der Haube angebracht werden kann. gestartet und gestoppt. Wenn der Steuerbügel am Rahmen nach hinten bewegt wird, HINWEIS! Verwenden Sie nur einen Hebepunkt am fährt die Maschine rückwärts, und wenn der Bügel nach... -
Seite 13: Ec-Konformitätserklärung
FB 450 / FB 510 EC-Konformitätserklärung Hersteller Swepac AB Blockvägen 3 34132 Ljungby 1. Kategorie: Rüttelplatte 2. Typ: FB450 FB510 3. Motorleistung: FB450......7kW FB510......7,5kW Das Produkt entspricht folgenden Richtlinien: 2006/42/EG 2000/14/EG 2004/108/EG EN 500-1 EN 500-4 Technische Dokumentation zur Verfügung gestellt durch: Swepac AB, Blockvägen 3 SE-34132 Ljungby... - Seite 14 FB 450 / FB 510...
- Seite 15 FB 450 / FB 510...
- Seite 16 FB 450 / FB 510 SWEPAC AB Adresse: Blockvägen 3, 341 32 Ljungby, Schweden, Tel.: +46 (0)372-156 00, Fax: +46 (0)372-837 41, E-Mail: mail@swepac.se, Internet www.swepac.se...
