3
RL1
RL2
N
L

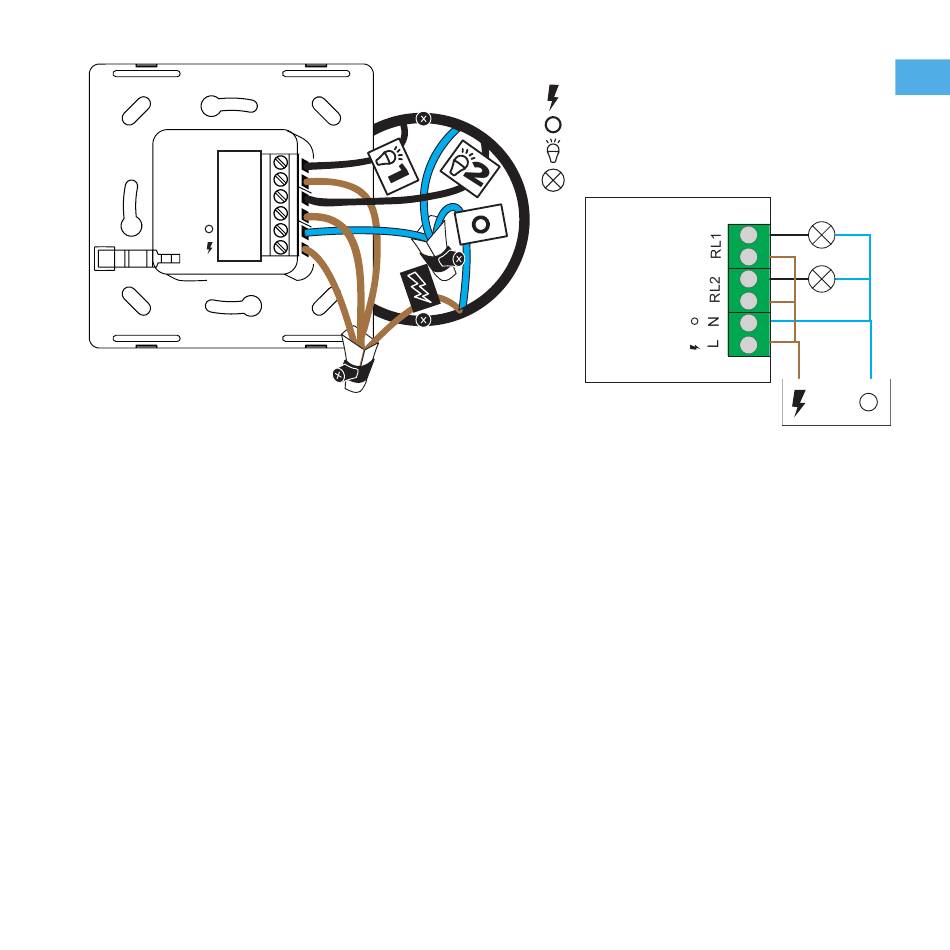

Das iotty-Touchfeld verdrahten

Führen Sie das Stromkabel in die Klemme L ein.
Führen Sie den Draht des Nullleiters in die Klemme
N ein. Schließen Sie die Drähte an RL an: Führen
Sie den Draht der Last in eine Klemme von RL und
das Stromversorgungskabel in die andere Klemme
von RL ein. Wiederholen Sie den Vorgang bei den
anderen RL, wenn Sie mehrere Tasten anschließen
müssen. Wenn Sie ein Erdungskabel haben, isolieren
Sie es mit Isolierband oder einer Kabelklemme mit
Kappe und legen Sie es in die Wandschalterdose.
Vergleichen Sie die Verdrahtung mit dem Schaltplan
in der Abbildung, um zu prüfen, ob alles korrekt ist.
Hauptstromversorgung 230 Vac
= Phase oder Leitung
= Nullleiter
= Last oder Lampe
= Last oder Lampe
IOTTY
DE
9
