iotty E2 PLUS Bedienungsanleitung Seite 42

3
Realiza el cableado de la placa iotty
Introduce el cable de la corriente en el terminal L.
Introduce el cable del neutro en el terminal N. Conecta
los cables en el RL: introduce el cable de cargaen un
terminal de RL y el cable de alimentaciónen el otro
terminal de RL. Repite la operación en los otros RL si
necesitas conectar más botones. Si tienes un cable de
tierra, pon un poco de cinta aislante o una abrazadera
para aislarlo y colócalo en la caja de la pared.

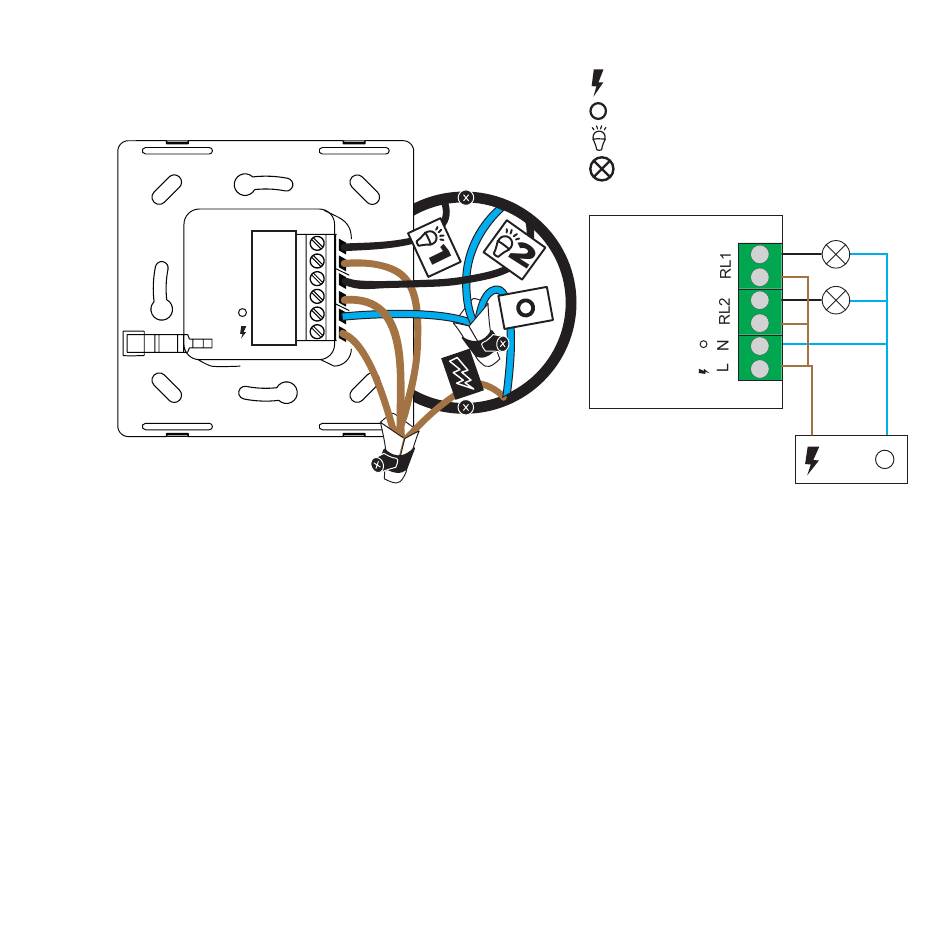

Compara el cableado con el diagrama de cableado de
la imagen para comprobar que todo es correcto.
42
RL1
RL2
N
L
Alimentación 230 Vac
= Fase o línea
= Neutro
= Carga o lámpara
= Carga o lámpara
IOTTY
