Bullerjan Warmluftöfen
1.1 ®
Benötigtes Werkzeug: Schlitz-Schraubendreher
Torsionsfeder (nur bei Typ 00 & 01 als Zubehörteil erhältlich)
Nur bei Mehrfachbelegung (Anschluss mehrerer Wärmeerzeuger an
einen Schornstein) erforderlich.

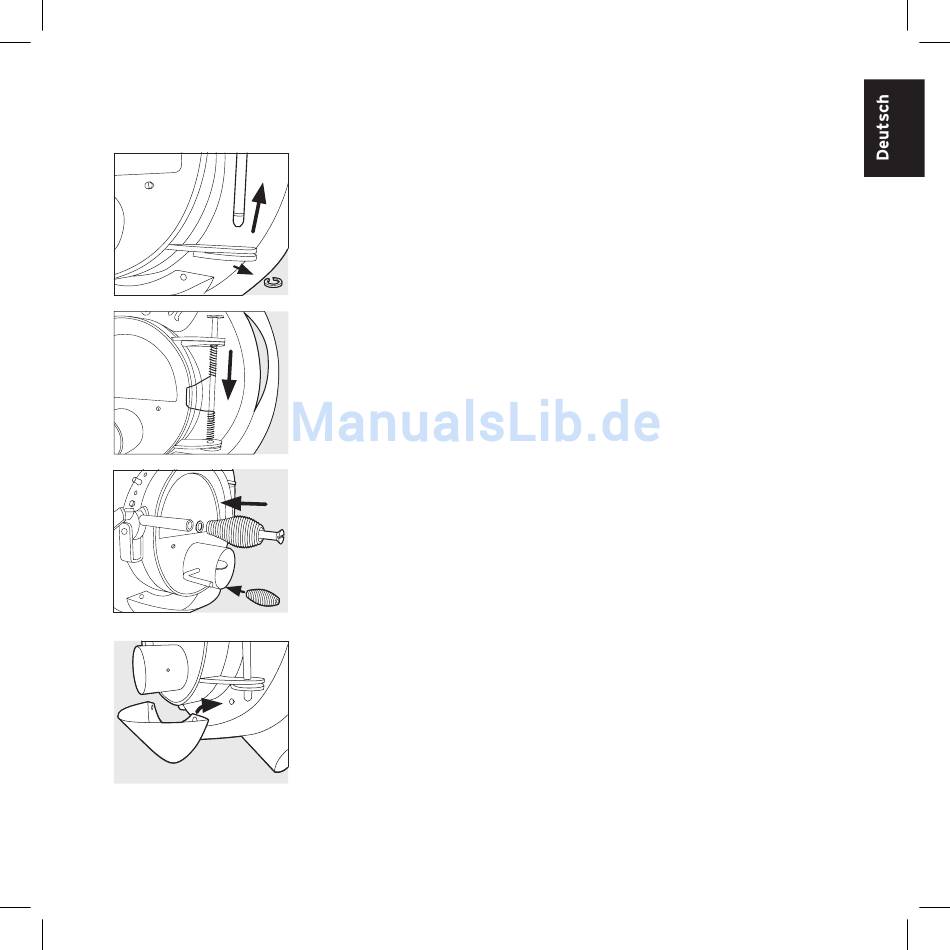

Den Sicherungsring am Türführungsbolzen entfernen, anschließend
den Bolzen hochziehen (A). Die Feder mit gekröpfter Seite nach oben
zwischen den Türlaschen am Ofen einsetzen.
Die mittlere Halterung der Feder muss um den Türrahmen greifen.
Die obere und untere Halterung der Feder muss hinter den Laschen
am Ofen klemmen. Mit etwas Kraft (2. Person zum Führen) den
Türführungsbolzen wieder in die vorherige Position bringen (B).
Als Letztes den Sicherungsring anbringen.
Griffe
Den großen Griff auf den Haltebolzen und die Unterlegscheibe
aufstecken und mit einem Schlitzschraubendreher an das untere
Ende des Türgriffes anschrauben (C).
Den kleinen Griff auf die Griffstange der Primärzuluft aufstecken
und gegen den Uhrzeigersinn festdrehen.

Aschefangblech

Dieses wird einfach auf die Bolzen unterhalb der Tür gehängt (D).
