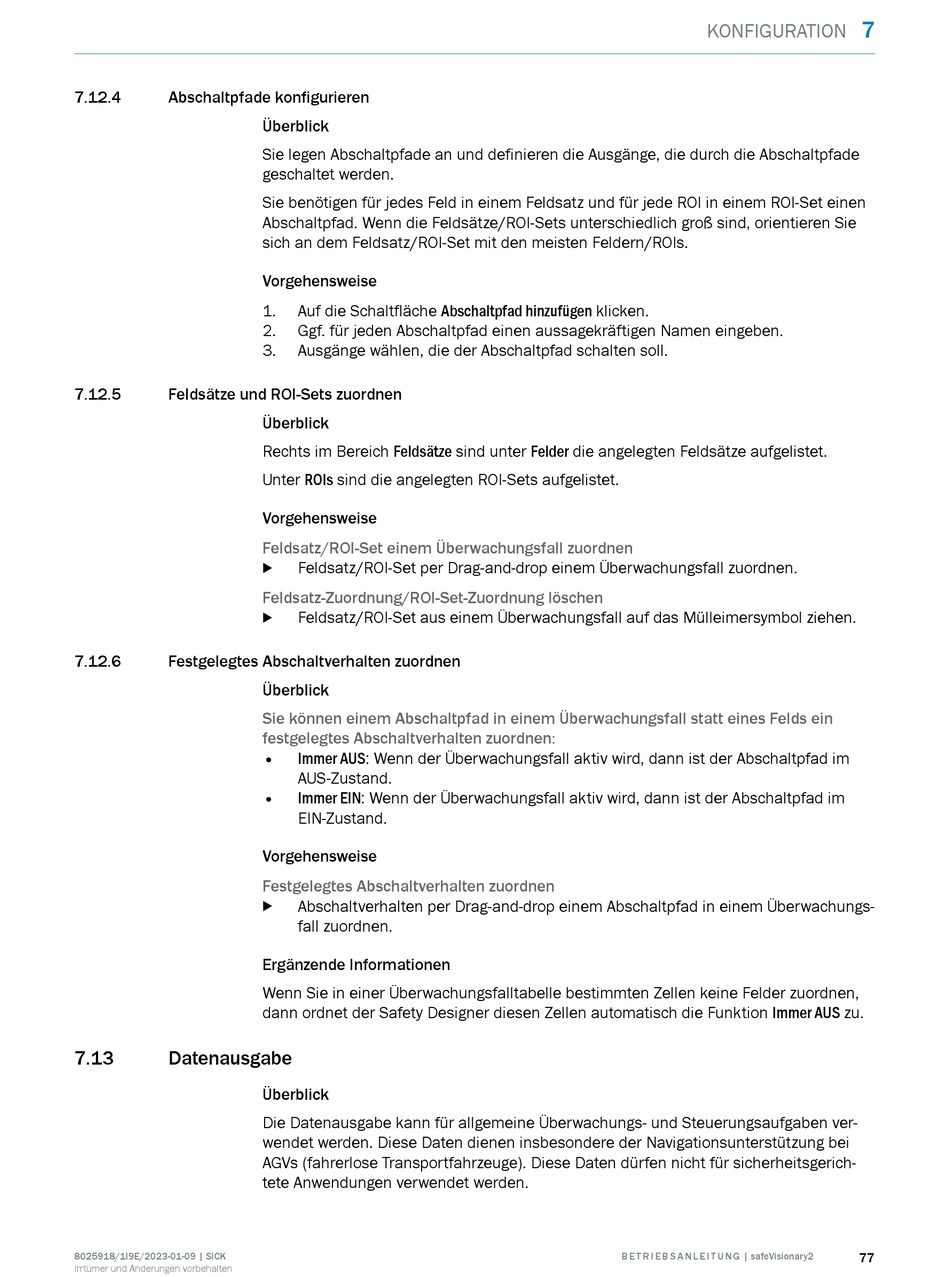

7.12.4
Abschaltpfade konfigurieren
7.12.5
Feldsätze und ROI-Sets zuordnen
7.12.6
Festgelegtes Abschaltverhalten zuordnen
7.13
Datenausgabe
8025918/1I9E/2023-01-09 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Sie legen Abschaltpfade an und definieren die Ausgänge, die durch die Abschaltpfade
geschaltet werden.
Sie benötigen für jedes Feld in einem Feldsatz und für jede ROI in einem ROI-Set einen
Abschaltpfad. Wenn die Feldsätze/ROI-Sets unterschiedlich groß sind, orientieren Sie
sich an dem Feldsatz/ROI-Set mit den meisten Feldern/ROIs.
Vorgehensweise
1.
Auf die Schaltfläche Abschaltpfad hinzufügen klicken.
2.
Ggf. für jeden Abschaltpfad einen aussagekräftigen Namen eingeben.
3.
Ausgänge wählen, die der Abschaltpfad schalten soll.
Überblick
Rechts im Bereich Feldsätze sind unter Felder die angelegten Feldsätze aufgelistet.
Unter ROIs sind die angelegten ROI-Sets aufgelistet.
Vorgehensweise
Feldsatz/ROI-Set einem Überwachungsfall zuordnen
Feldsatz/ROI-Set per Drag-and-drop einem Überwachungsfall zuordnen.
b
Feldsatz-Zuordnung/ROI-Set-Zuordnung löschen
Feldsatz/ROI-Set aus einem Überwachungsfall auf das Mülleimersymbol ziehen.
b
Überblick
Sie können einem Abschaltpfad in einem Überwachungsfall statt eines Felds ein
festgelegtes Abschaltverhalten zuordnen:
•
Immer AUS: Wenn der Überwachungsfall aktiv wird, dann ist der Abschaltpfad im
AUS-Zustand.
•
Immer EIN: Wenn der Überwachungsfall aktiv wird, dann ist der Abschaltpfad im
EIN-Zustand.
Vorgehensweise
Festgelegtes Abschaltverhalten zuordnen
Abschaltverhalten per Drag-and-drop einem Abschaltpfad in einem Überwachungs‐
b
fall zuordnen.
Ergänzende Informationen
Wenn Sie in einer Überwachungsfalltabelle bestimmten Zellen keine Felder zuordnen,
dann ordnet der Safety Designer diesen Zellen automatisch die Funktion Immer AUS zu.
Überblick
Die Datenausgabe kann für allgemeine Überwachungs- und Steuerungsaufgaben ver‐
wendet werden. Diese Daten dienen insbesondere der Navigationsunterstützung bei
AGVs (fahrerlose Transportfahrzeuge). Diese Daten dürfen nicht für sicherheitsgerich‐
tete Anwendungen verwendet werden.
KONFIGURATION
B E T R I E B S A N L E I T U N G | safeVisionary2
7
77
