Console del sistema HeartLight X3
7. Per inserire il nuovo modulo lampada, orientare il modulo in modo che la finestra della lampada sia
rivolta verso il lato anteriore della console.
 Attenzione: tenere la lampada dall'impugnatura. Mantenere il vetro pulito e privo
di impronte digitali o tracce di sporco.
8. Allineare con cura i lati della lampada e posizionarla nell'apertura. Spingere con decisione per
assicurare il corretto collegamento.
9. Chiudere e bloccare lo sportello. Se lo sportello non si chiude completamente, il modulo lampada
si trova fuori posizione e deve essere spinto ulteriormente all'interno.
10. Dopo la sostituzione della lampada, fare scorrere di nuovo l'illuminatore nella console, collegare
il cavo di alimentazione, avvitare la vite prigioniera e rimontare il pannello.
© CardioFocus
06-4955 - IT

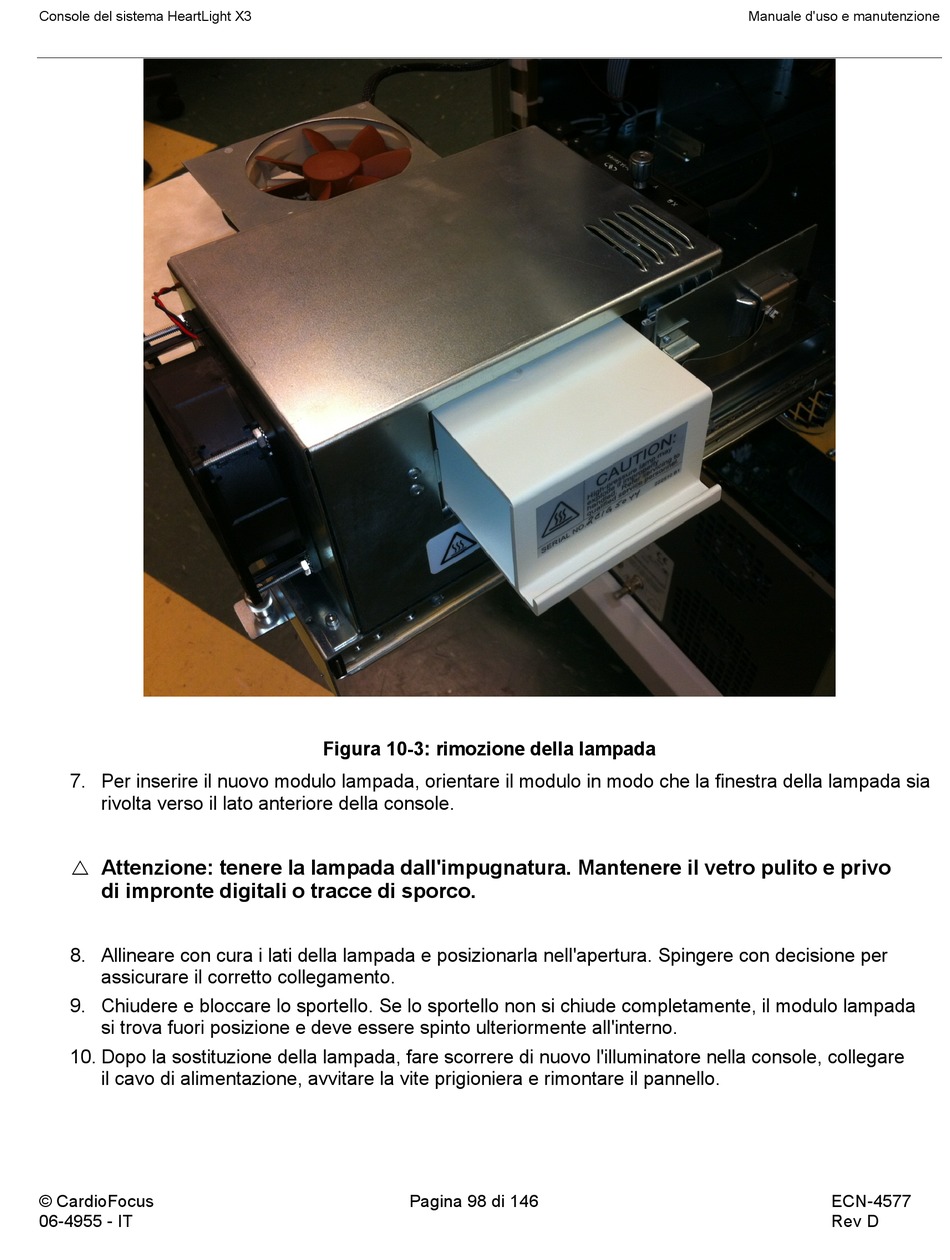

Figura 10-3: rimozione della lampada
