Painel Dianteiro; Figura 3-1: Consola Heartlight X3 - CardioFocus HeartLight X3 Betriebs- Und Wartungsanleitung

Consola de Sistema HeartLight X3
3.3 P
AINEL DIANTEIRO
O painel dianteiro contém etiquetas de aviso (consultar Secção 14: Reproduções de etiqueta, para obter
mais informações sobre etiquetas) e os seguintes controlos e ligações: (Consultar Figura 3-1: Consola
HeartLight X3 e Figura 3-2: Painel dianteiro abaixo.)
Conteúdos do painel superior
(esquerda para a direita):
1. Ligação de endoscópio e
ajuste de foco
2. Dois adaptadores de
iluminação
3. Saída de laser e tampa
antipó
Ranhura para tubagem
de cateter
Clipes de bureta com
detetor de nível de líquido
Detetor de bolhas
© CardioFocus
06-4955 - PT

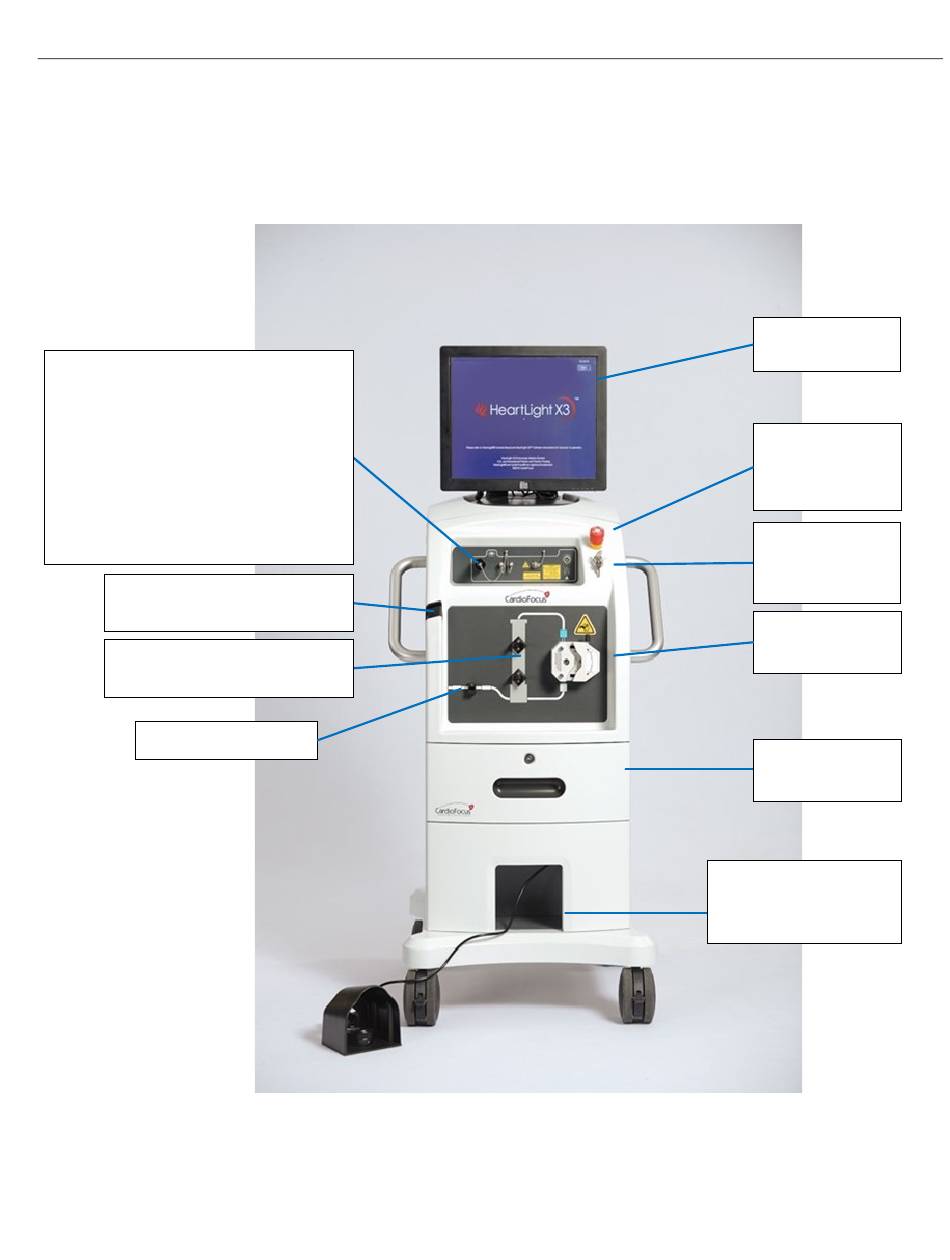

Figura 3-1: Consola Heartlight X3

Página 30 de 149
Manual de Operação e Manutenção
LCD com
ecrã táctil
Botão de
paragem de
emergência
Interruptor de
chave de
alimentação
Bomba
peristáltica
Gaveta com
chave
Pedal pneumático
no compartimento
de armazenamento
ECN-4577
Rev D
