Console du système HeartLight X3
7. Pour introduire un nouveau module de lampe, orienter celui-ci de sorte que la fenêtre de la lampe
fasse face à l'avant de la console.
 Avertissement : Tenir la lampe par la poignée. Maintenir la vitre propre et exempte
d'empreintes de doigts ou de débris.
8. Aligner avec précaution les côtés de la lampe et la placer dans l'ouverture. La pousser fermement
pour assurer une connexion correcte.
9. Fermer et verrouiller la porte. Si la porte ne se ferme pas complètement, le module de lampe est
hors position et doit être poussé plus loin.
10. Après avoir remplacé la lampe, replacer l'éclairage dans la console, brancher le cordon
d'alimentation, visser la vis captive et remettre le panneau en place.
© CardioFocus
06-4955 - FR

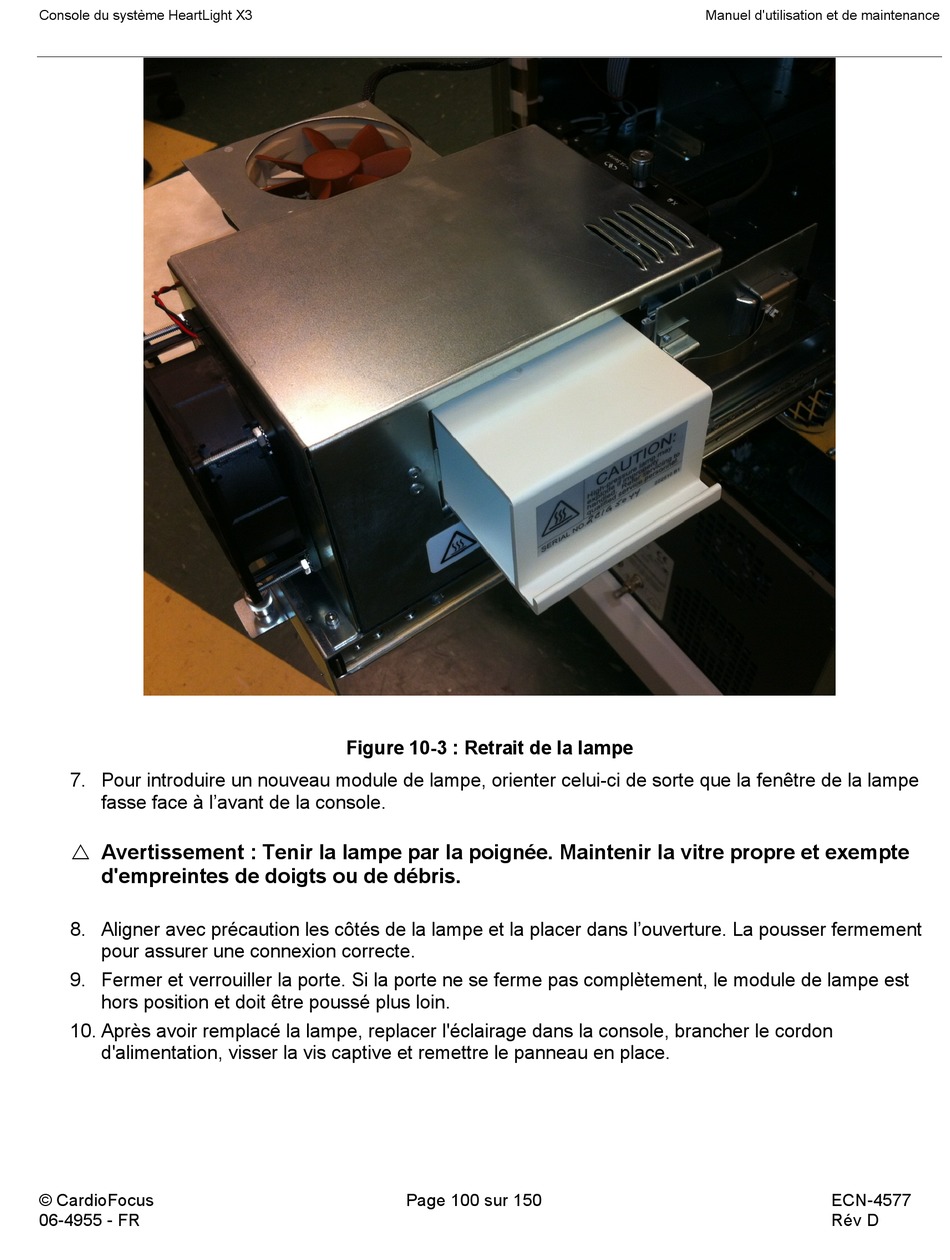

Figure 10-3 : Retrait de la lampe
Page 100 sur 150
Manuel d'utilisation et de maintenance
ECN-4577
Rév D
