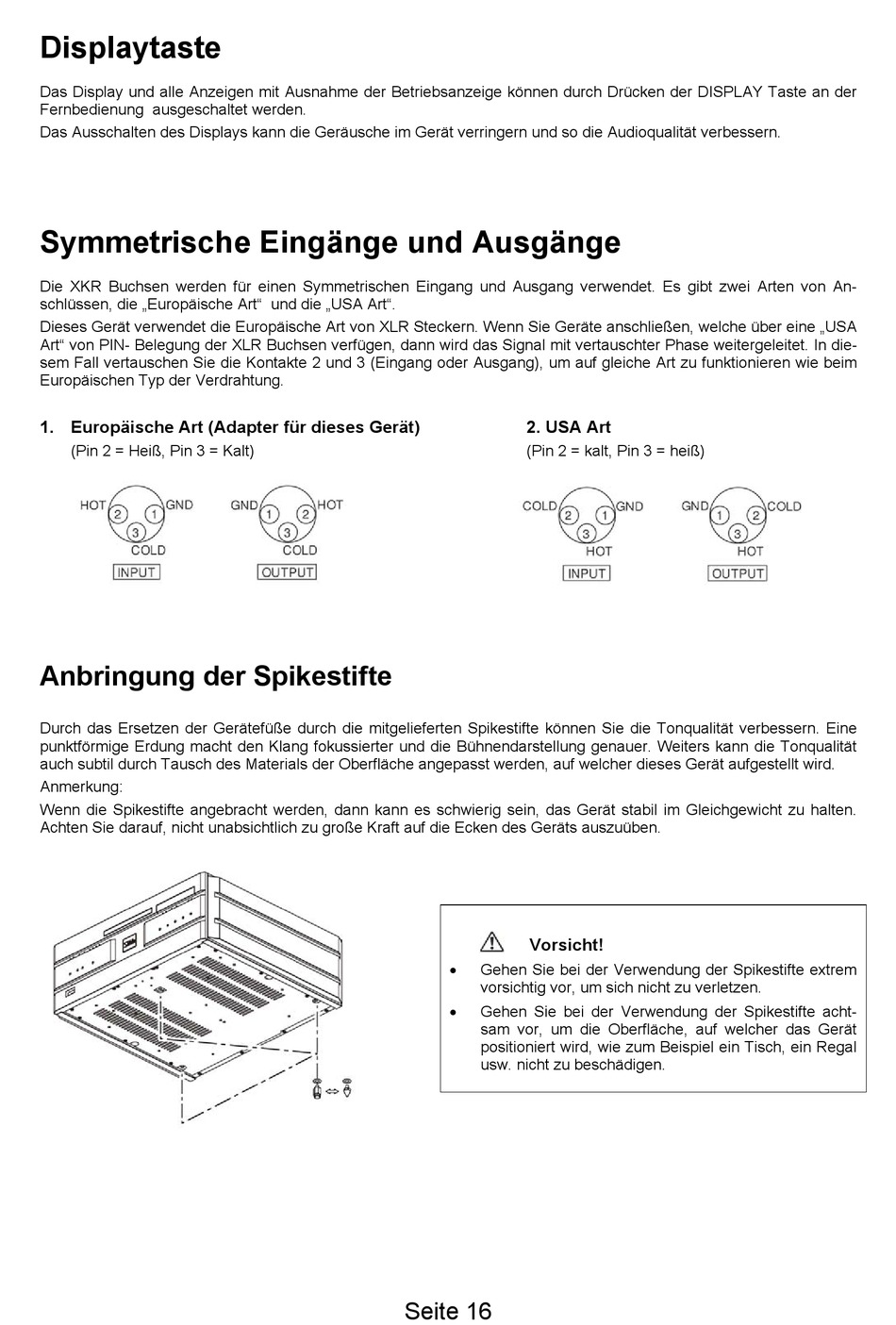

Displaytaste

Das Display und alle Anzeigen mit Ausnahme der Betriebsanzeige können durch Drücken der DISPLAY Taste an der
Fernbedienung ausgeschaltet werden.
Das Ausschalten des Displays kann die Geräusche im Gerät verringern und so die Audioqualität verbessern.
Symmetrische Eingänge und Ausgänge
Die XKR Buchsen werden für einen Symmetrischen Eingang und Ausgang verwendet. Es gibt zwei Arten von An-
schlüssen, die „Europäische Art" und die „USA Art".
Dieses Gerät verwendet die Europäische Art von XLR Steckern. Wenn Sie Geräte anschließen, welche über eine „USA
Art" von PIN- Belegung der XLR Buchsen verfügen, dann wird das Signal mit vertauschter Phase weitergeleitet. In die-
sem Fall vertauschen Sie die Kontakte 2 und 3 (Eingang oder Ausgang), um auf gleiche Art zu funktionieren wie beim
Europäischen Typ der Verdrahtung.
1. Europäische Art (Adapter für dieses Gerät)
(Pin 2 = Heiß, Pin 3 = Kalt)

Anbringung der Spikestifte

Durch das Ersetzen der Gerätefüße durch die mitgelieferten Spikestifte können Sie die Tonqualität verbessern. Eine
punktförmige Erdung macht den Klang fokussierter und die Bühnendarstellung genauer. Weiters kann die Tonqualität
auch subtil durch Tausch des Materials der Oberfläche angepasst werden, auf welcher dieses Gerät aufgestellt wird.
Anmerkung:
Wenn die Spikestifte angebracht werden, dann kann es schwierig sein, das Gerät stabil im Gleichgewicht zu halten.
Achten Sie darauf, nicht unabsichtlich zu große Kraft auf die Ecken des Geräts auszuüben.
2. USA Art
(Pin 2 = kalt, Pin 3 = heiß)
Vorsicht!

Gehen Sie bei der Verwendung der Spikestifte extrem
vorsichtig vor, um sich nicht zu verletzen.

Gehen Sie bei der Verwendung der Spikestifte acht-
sam vor, um die Oberfläche, auf welcher das Gerät
positioniert wird, wie zum Beispiel ein Tisch, ein Regal
usw. nicht zu beschädigen.
Seite 16
