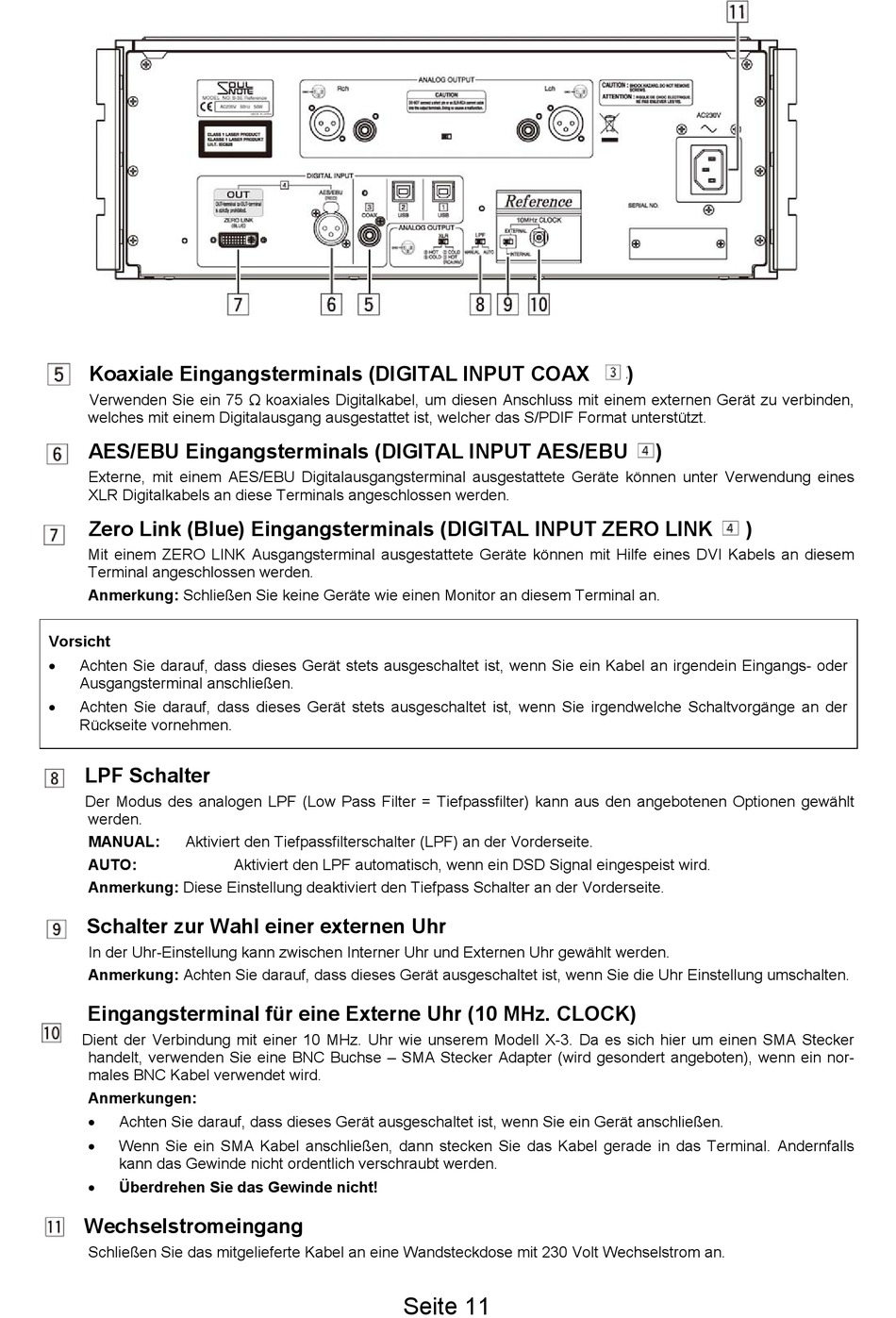

Soulnote S-3 Reference Bedienungsanleitung Seite 11

Koaxiale Eingangsterminals (DIGITAL INPUT COAX
Verwenden Sie ein 75 Ω koaxiales Digitalkabel, um diesen Anschluss mit einem externen Gerät zu verbinden,
welches mit einem Digitalausgang ausgestattet ist, welcher das S/PDIF Format unterstützt.
AES/EBU Eingangsterminals (DIGITAL INPUT AES/EBU
Externe, mit einem AES/EBU Digitalausgangsterminal ausgestattete Geräte können unter Verwendung eines
XLR Digitalkabels an diese Terminals angeschlossen werden.
Zero Link (Blue) Eingangsterminals (DIGITAL INPUT ZERO LINK
Mit einem ZERO LINK Ausgangsterminal ausgestattete Geräte können mit Hilfe eines DVI Kabels an diesem
Terminal angeschlossen werden.
Anmerkung: Schließen Sie keine Geräte wie einen Monitor an diesem Terminal an.
Vorsicht

Achten Sie darauf, dass dieses Gerät stets ausgeschaltet ist, wenn Sie ein Kabel an irgendein Eingangs- oder
Ausgangsterminal anschließen.

Achten Sie darauf, dass dieses Gerät stets ausgeschaltet ist, wenn Sie irgendwelche Schaltvorgänge an der
Rückseite vornehmen.
LPF Schalter
Der Modus des analogen LPF (Low Pass Filter = Tiefpassfilter) kann aus den angebotenen Optionen gewählt
werden.
MANUAL: Aktiviert den Tiefpassfilterschalter (LPF) an der Vorderseite.
AUTO:
Anmerkung: Diese Einstellung deaktiviert den Tiefpass Schalter an der Vorderseite.
Schalter zur Wahl einer externen Uhr
In der Uhr-Einstellung kann zwischen Interner Uhr und Externen Uhr gewählt werden.
Anmerkung: Achten Sie darauf, dass dieses Gerät ausgeschaltet ist, wenn Sie die Uhr Einstellung umschalten.
Eingangsterminal für eine Externe Uhr (10 MHz. CLOCK)
Dient der Verbindung mit einer 10 MHz. Uhr wie unserem Modell X-3. Da es sich hier um einen SMA Stecker
handelt, verwenden Sie eine BNC Buchse – SMA Stecker Adapter (wird gesondert angeboten), wenn ein nor-
males BNC Kabel verwendet wird.
Anmerkungen:

Achten Sie darauf, dass dieses Gerät ausgeschaltet ist, wenn Sie ein Gerät anschließen.

Wenn Sie ein SMA Kabel anschließen, dann stecken Sie das Kabel gerade in das Terminal. Andernfalls
kann das Gewinde nicht ordentlich verschraubt werden.

Überdrehen Sie das Gewinde nicht!
Wechselstromeingang
Schließen Sie das mitgelieferte Kabel an eine Wandsteckdose mit 230 Volt Wechselstrom an.
Aktiviert den LPF automatisch, wenn ein DSD Signal eingespeist wird.
Seite 11
)
)
)
