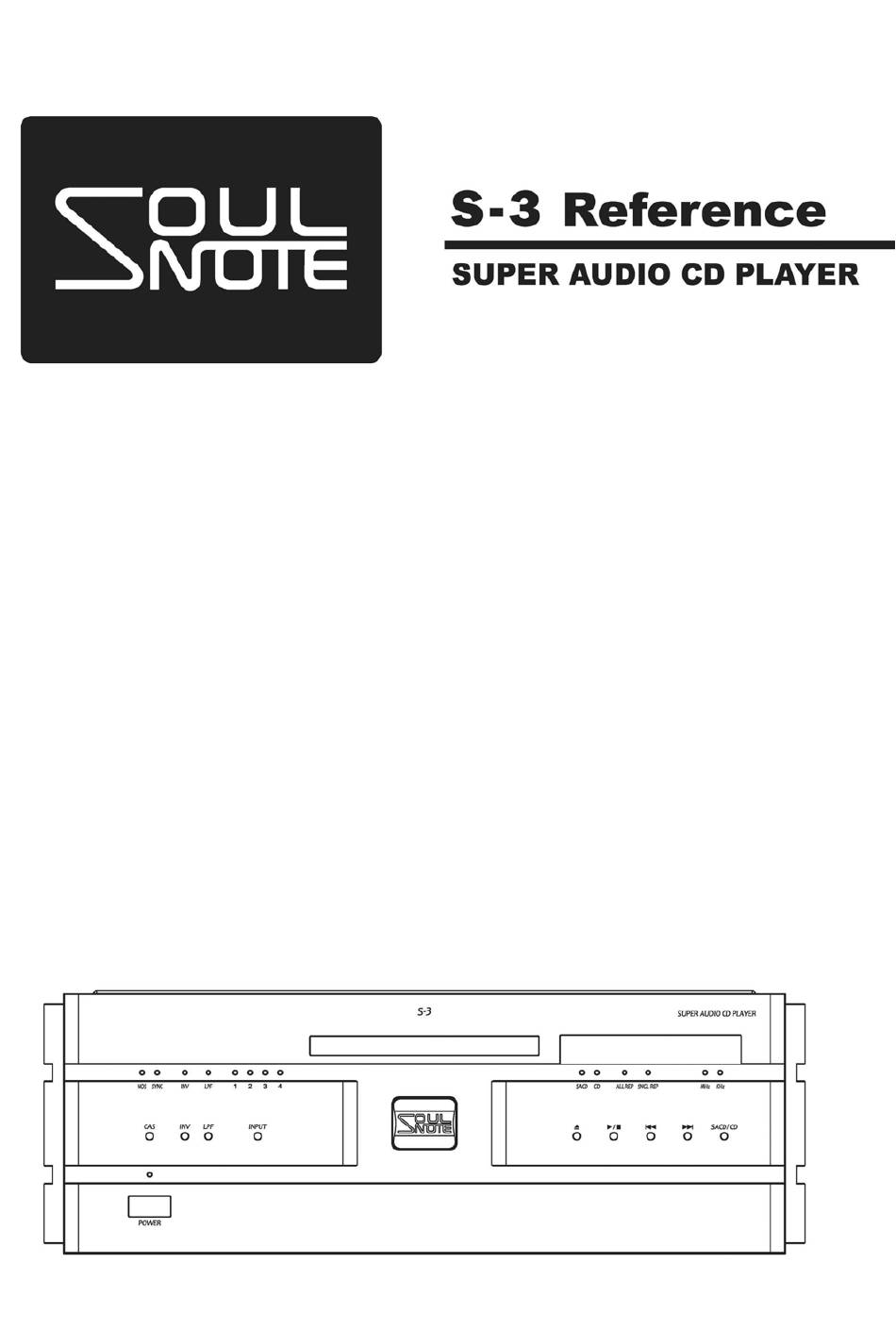

Soulnote S-3 Reference Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Soulnote S-3 Reference
- Seite 1 PMX Serie Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorkehrungen ……………..……………............Über Disks …………………………………………………………………………………….. Disk einlegen ………………………………………………………………………………….. Vorderseite – Bezeichnungen und Funktionen .............. Rückseite – Bezeichnungen und Funktionen ..,............Fernbedienung – Tasten, Bezeichnungen und Funktionen ………………..…………….. Betrieb ………………………………………………………………………………………….. Fernbedienung ……………………………….……………………………………………….. Display Taste ........................Symmetrische Ein-/Ausgänge …................... Anbringung der Spikestifte .................... Fehlersuche ........................ -
Seite 3: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Da Blitzsymbol im gleichseitigen Dreieck soll den Benutzer auf da Vorhandensein von nicht isolierten „gefährlichen Spannungen“ im Gehäuseinneren des Produkts hinweisen, welche von einer Größe sind, dass sie die Gefahr eines Stromschlags für Personen bedeuten. Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von wichtigen Betriebs- und Wartungsanweisungen in den mit dem Produkt ausgelieferten Unter- lagen aufmerksam machen. -
Seite 4: Beachten Sie Bei Der Benutzung
Wichtige Sicherheitsinformationen Bitte vor Inbetriebnahme des Geräts lesen! Dieses Produkt wurde unter Einhaltung strenger Standards bei Qualität und Sicherheit hergestellt. Es gibt jedoch einige Vorsichtsmaßnahmen bei Installation und Betrieb, welche Sie besonders beachten sollten. Lesen Sie diese Anleitungen. Bewahren Sie diese Anleitungen auf. Beachten Sie alle Warnungen. -
Seite 5: Konformitätserklärung
Es sollten keine offenen Feuerquellen wie brennende Kerzen auf das Gerät gestellt werden. Beachten und befolgen Sie örtliche Vorschriften bezüglich der Entsorgung von Altbatterien. Setzen Sie das Gerät nicht tropfenden oder spritzenden Flüssigkeiten aus. Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf das Gerät. ... -
Seite 6: Über Disks
Über Disks 1. Verfügbare Compact Disc Dieses Gerät kann die folgenden Disks wiedergeben, welche in Übereinstimmung mit den Super Audio CD und Musik CD Spezifikationen aufgenommen wurden: CD, CD-R und CD-RW Die verfügbare CD verfügt über eine aufgedruckte und autorisierte Kennzeichnung. Die anderen kompressierten Datenformate wie MP3 / WMA können nicht abgespielt wer- den. -
Seite 7: Einlegen Der Disk
Einlegen der Disk 1. Offnen / Schließen der Disklade 1.1. Einschalten des Geräts. Die Titelanzeige zeigt , wenn die CD noch nicht eingelegt ist. 1.2. Drücken Sie die Öffnen / Schließen Taste. Anmerkung: Schalten Sie bitte das Gerät vor dem Einlegen der Disk ein. 2. -
Seite 8: Vorderseite - Bezeichnungen Und Funktionen
Invertierte Phase aktiviert, dann leuchtet diese Anzeige rot. LPF Anzeige. Ist der analoge Tiefpass Filter aktiviert, dann leuchtet die Anzeige rot. Anmerkung: Diese Funktion ist für das Modell S-3 Reference nicht verfügbar. Eingangswahl Anzeige. Die gewählte Eingangsquelle wird angezeigt. -
Seite 9: Sprung Vorwärts Taste
Display Display . Bei der Verwendung von SACD oder CD. . Bei der Verwendung von SACD oder CD. Die Titel- und Zeitinformation wird auf dem Display angezeigt: Die Titel- und Zeitinformation wird auf dem Display angezeigt: Die detaillierte Anzeige wird auf Seite 13 beschrieben. Die detaillierte Anzeige wird auf Seite 13 beschrieben. -
Seite 10: Rückseite - Bezeichnungen Und Funktionen
Rückseite – Bezeichnungen und Funktionen Analoge Ausgangsterminals (ANALOG OUTPUT) Das Line Eingangsterminal eines Verstärkers wird mit einem dieser Terminals verbunden. Ein Terminal ist ein unsymmetrisches Ausgangsterminal (Cinch Anschluss), beim anderen handelt es sich um ein symmetrisches Ausgangsterminal (XLR Anschluss). Anmerkung: Setzen Sie kein XLR-Cinch Adapterkabel oder einen Kurzschlussstecker in eines der Ausgangsterminals. - Seite 11 Koaxiale Eingangsterminals (DIGITAL INPUT COAX Verwenden Sie ein 75 Ω koaxiales Digitalkabel, um diesen Anschluss mit einem externen Gerät zu verbinden, welches mit einem Digitalausgang ausgestattet ist, welcher das S/PDIF Format unterstützt. AES/EBU Eingangsterminals (DIGITAL INPUT AES/EBU Externe, mit einem AES/EBU Digitalausgangsterminal ausgestattete Geräte können unter Verwendung eines XLR Digitalkabels an diese Terminals angeschlossen werden.
-
Seite 12: Fernbedienung-Tastenbezeichnungen Und Funktionen
Fernbedienung–Tastenbezeichnungen und Funktionen Seite 12... -
Seite 13: Betrieb
Betrieb Betrieb Gerät Fernbedienung Einschalten Drücken des Netzschalters. (Vorderseite Kann nicht ausgeführt werden. Drücken der Open/Close Taste (Vorderseite ), um Drücken der Open/Close Taste (OPEN/CLOSE), um Die Lade zu öffnen, dann eine Disk einlegen und die Die Lade zu öffnen, dann eine Disk einlegen und die Taste nochmals drücken, um die Lade zu schließen Taste nochmals drücken, um die Lade zu schließen „00“... - Seite 14 Die Wiederholanzeige blinkt, die Titelnummer zeigt „00“, und die Zeitanzeige Wenn die Disk nicht gelesen werden verschwindet. kann Beenden Sie bitte die Verwendung der Disk, wenn diese Symptome auftreten. In dieser Position drücken Sie die Open/Close Taste, um die Lade zu öffnen und die Disk zu entnehmen.
-
Seite 15: Fernbedienung
Fernbedienung ■ Anmerkungen zum Betrieb Betreiben Sie die Fernbedienung in einem Abstand von maximal etwa 5 m von der Vorderseite des Geräts und in ei- nem Winkel von etwa 60° zum Fernbedienungssensor. Vermeiden Sie es, dass der Fernbedienungssensor starkem Licht ausgesetzt ist. ... -
Seite 16: Displaytaste
Displaytaste Das Display und alle Anzeigen mit Ausnahme der Betriebsanzeige können durch Drücken der DISPLAY Taste an der Fernbedienung ausgeschaltet werden. Das Ausschalten des Displays kann die Geräusche im Gerät verringern und so die Audioqualität verbessern. Symmetrische Eingänge und Ausgänge Die XKR Buchsen werden für einen Symmetrischen Eingang und Ausgang verwendet. -
Seite 17: Fehlersuche
Fehlersuche Kein Ton am Ausgang. Überprüfen Sie, ob das Gerät eingeschaltet ist. Überprüfen Sie, ob am Eingangswähler die richtige Eingangsquelle gewählt ist. Überprüfen Sie, die Verbindungen zu den externen Geräten. Überprüfen Sie, ob die externen Geräte eingeschaltet sind. ... -
Seite 18: Technische Daten
Technische Daten Analoger Ausgänge Symmetrisch ……………………………………………. Max. Ausgangspegel 5,6 V (bei einer Lastimpedanz ≥ 5kΩ) Unsymmetrisch ………………………………………… Ausgangspegel 2,8 V (bei einer Lastimpedanz von ≥ 5 kΩ) Analoger Frequenzgang ……………………………….. 2Hz. bis 150 kHz. (+ 0 /- 1db) Signal / Geräuschverhältnis …………………………… 110 dB Gesamte Harmonische Verzerrungen …………..…. -
Seite 19: Adressen
Vertrieb: IAD GmbH. International Audio Distribution Johann Georg Halske Str. 11 41 352 Korschenbroich Deutschland Tel.: 0049-2161-61783-0 Fax: 0049-2161-61783-50 E-Mail: info@iad-gmbh.de Satz- und Druckfehler vorbehalten. Übersetzung: H. Hirner, A – Krems, 220720 07/2022 – 23BA851360 TM Seite 19...
