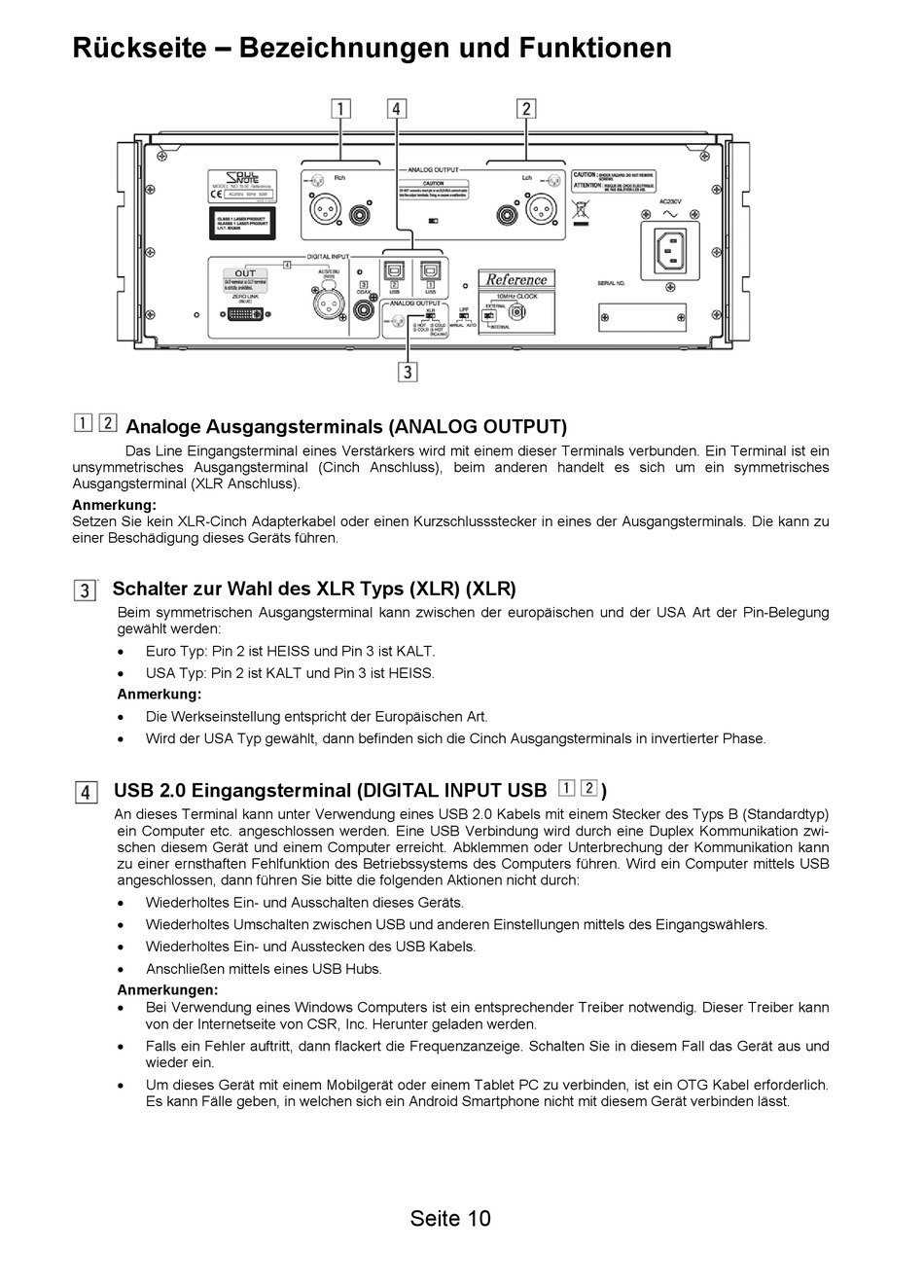

Rückseite – Bezeichnungen und Funktionen

Analoge Ausgangsterminals (ANALOG OUTPUT)

Das Line Eingangsterminal eines Verstärkers wird mit einem dieser Terminals verbunden. Ein Terminal ist ein
unsymmetrisches Ausgangsterminal (Cinch Anschluss), beim anderen handelt es sich um ein symmetrisches
Ausgangsterminal (XLR Anschluss).
Anmerkung:
Setzen Sie kein XLR-Cinch Adapterkabel oder einen Kurzschlussstecker in eines der Ausgangsterminals. Die kann zu
einer Beschädigung dieses Geräts führen.
Schalter zur Wahl des XLR Typs (XLR) (XLR)
Beim symmetrischen Ausgangsterminal kann zwischen der europäischen und der USA Art der Pin-Belegung
gewählt werden:

Euro Typ: Pin 2 ist HEISS und Pin 3 ist KALT.

USA Typ: Pin 2 ist KALT und Pin 3 ist HEISS.
Anmerkung:

Die Werkseinstellung entspricht der Europäischen Art.

Wird der USA Typ gewählt, dann befinden sich die Cinch Ausgangsterminals in invertierter Phase.
USB 2.0 Eingangsterminal (DIGITAL INPUT USB
An dieses Terminal kann unter Verwendung eines USB 2.0 Kabels mit einem Stecker des Typs B (Standardtyp)
ein Computer etc. angeschlossen werden. Eine USB Verbindung wird durch eine Duplex Kommunikation zwi-
schen diesem Gerät und einem Computer erreicht. Abklemmen oder Unterbrechung der Kommunikation kann
zu einer ernsthaften Fehlfunktion des Betriebssystems des Computers führen. Wird ein Computer mittels USB
angeschlossen, dann führen Sie bitte die folgenden Aktionen nicht durch:

Wiederholtes Ein- und Ausschalten dieses Geräts.

Wiederholtes Umschalten zwischen USB und anderen Einstellungen mittels des Eingangswählers.

Wiederholtes Ein- und Ausstecken des USB Kabels.

Anschließen mittels eines USB Hubs.
Anmerkungen:

Bei Verwendung eines Windows Computers ist ein entsprechender Treiber notwendig. Dieser Treiber kann
von der Internetseite von CSR, Inc. Herunter geladen werden.

Falls ein Fehler auftritt, dann flackert die Frequenzanzeige. Schalten Sie in diesem Fall das Gerät aus und
wieder ein.

Um dieses Gerät mit einem Mobilgerät oder einem Tablet PC zu verbinden, ist ein OTG Kabel erforderlich.
Es kann Fälle geben, in welchen sich ein Android Smartphone nicht mit diesem Gerät verbinden lässt.
Seite 10
)
