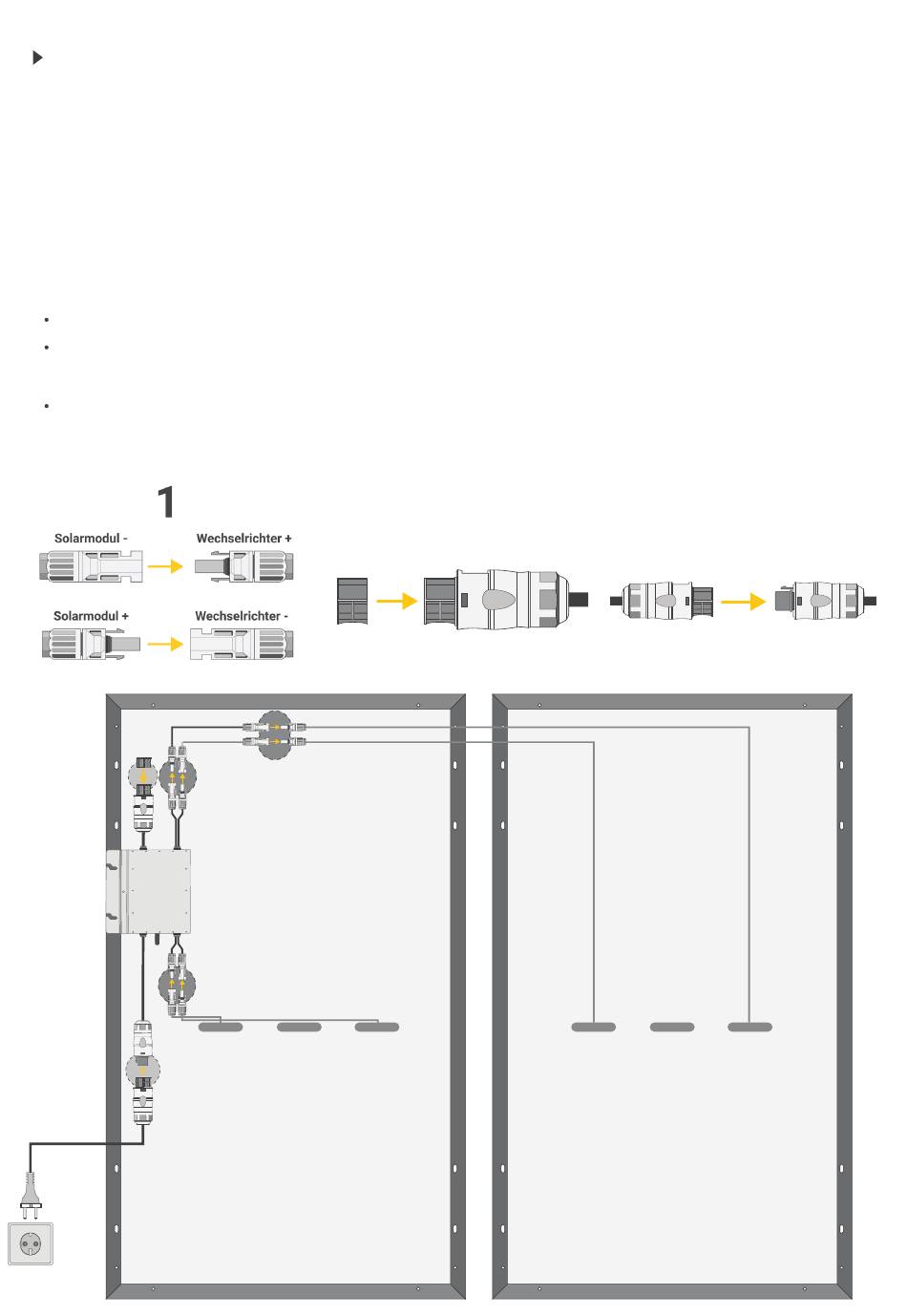

Verkabelung von zwei Solarmodulen
Endlich kann die Montage beginnen. Schließen Sie dafür die Solarmodule an den
Wechselrichter an. Es empfiehlt sich zuerst den Wechselrichter an eines der beiden
Solarmodule zu montieren. Das Modul, an dem der Wechselrichter montiert ist, kann
direkt angeschlossen werden.
Für das zweite Solarmodul verlängern Sie die beiden Kabel des Solarmoduls mit den
beigelegten Verlängerungskabeln und verbinden Sie diese im Anschluss mit den
Anschlüssen auf der gegenüberliegenden Seite des Wechselrichters (1).
Stecken Sie die Endkappe auf die Buchse des Wechselrichters mit dem kürzeren
Kabel (2).
Stecken Sie das Anschlusskabel, welches später zum Anschluss an die Steckdose
dient, an die längere Kabelseite (3).
2
1
1
3
11
Endkappe
1
1
2
Buchse
(kurze Kabelseite am Wechselrichter)
3
Kabel zur Steckdose
(Buchsenseite)
(kurze Kabelseite
am Wechselrichter)
Stecker
