Solakon SK-44001 Montageanleitung
Balkonkraftwerk halterung für den balkon 0-30
Inhaltsverzeichnis
Quicklinks
Die Ernte startet jetzt!
Montageanleitung

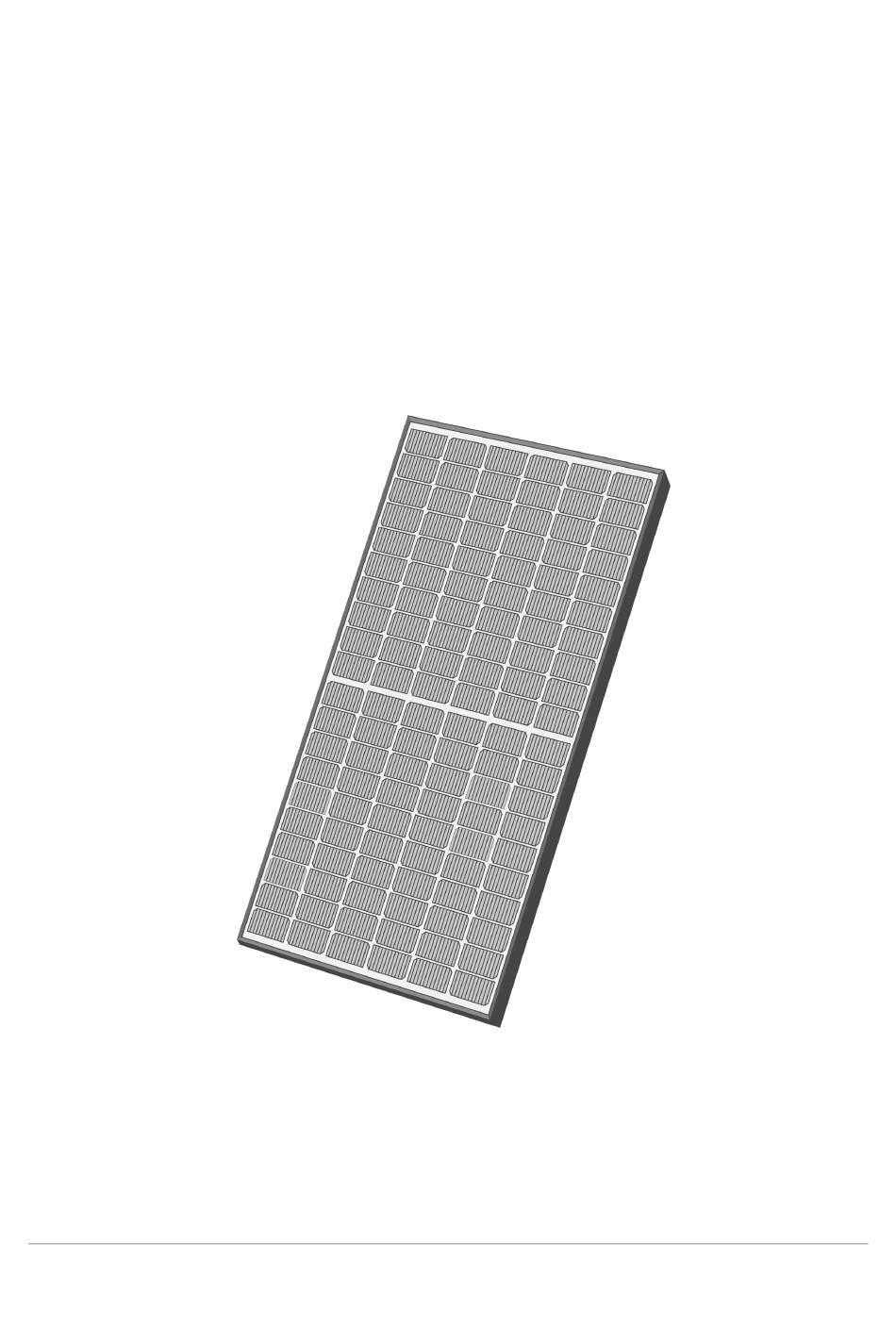

Solakon Balkonkraftwerk Halterung
für den Balkon 0-30°
Vielen Dank, dass Sie sich für eine Halterung von Solakon entschieden haben.
Unsere Halterungen wurden in Deutschland entwickelt und erfüllen höchste
Qualitätsstandards. Die Montageanleitung wird Sie Schritt für Schritt durch den
Aufbau der Halterung führen. Bei Fragen, kommen Sie gerne auf uns zu.
SKU: SK-44001
Ausgabedatum: 01.08.2024
GTIN: 4262399771749
Überarbeitungsnummer: v01.0824
Inhaltsverzeichnis
Verwandte Anleitungen für Solakon SK-44001
Inhaltszusammenfassung für Solakon SK-44001
- Seite 1 Montageanleitung Solakon Balkonkraftwerk Halterung für den Balkon 0-30° Vielen Dank, dass Sie sich für eine Halterung von Solakon entschieden haben. Unsere Halterungen wurden in Deutschland entwickelt und erfüllen höchste Qualitätsstandards. Die Montageanleitung wird Sie Schritt für Schritt durch den Aufbau der Halterung führen. Bei Fragen, kommen Sie gerne auf uns zu.
-
Seite 2: Inhaltsverzeichnis
INHALTSÜBERSICHT 1. Allgemeine Hinweise 2. Bestimmungsgemäßer Gebrauch 3. Zeichenerklärung 4. Definition 5. Sicherheitshinweise 6. Montage der Halterung 7. Demontage und Entsorgung 8. Reinigung und Wartung 9. Technische Daten... -
Seite 3: Allgemeine Hinweise
Bitte lesen Sie diese Montageanleitung vor Beginn der Montagearbeiten sorgfältig durch. Für Schäden, welche durch Nichtbeachtung dieser Montageanleitung entstehen, sowie für die fachgerechte Montage der Halterung übernimmt die Solakon GmbH keine Haftung. Außerdem entfallen jegliche Gewährleistungsansprüche. Bewahren Sie die Montageanleitung sorgfältig auf, falls Sie später etwas nachschlagen müssen. -
Seite 4: Bestimmungsgemäßer Gebrauch
BESTIMMUNGSGEMÄSSER GEBRAUCH Das Produkt ist ausschließlich für die Montage von Solarmodulen am Balkon konzipiert. Es ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Diese Montageanleitung richtet sich an Fachpersonal sowie unterwiesenes Personal. Verwenden Sie das Produkt nur wie in dieser Montageanleitung beschrieben. -
Seite 5: Zeichenerklärung
ZEICHENERKLÄRUNG Signalwörter Die folgenden Signalwörter werden in dieser Montageanleitung, auf dem Produkt oder auf der Verpackung verwendet. GEFAHR! WARNUNG! Dieses Signalsymbol/-wort bezeichnet Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem hohen eine Gefährdung mit einem mittleren Risikograd, die, wenn nicht Risikograd, die, wenn nicht... -
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE Für eine fachgerechte Installation und Bedienung der Halterung ist die WARNUNG! Beachtung dieser Montageanleitung von großer Bedeutung. Es werden in der Montageanleitung verschiedene Symbole verwendet. Durch das Nichtbeachten kann es zu Fehlern, Beschädigungen und/oder Störungen bis zu schweren gesundheitlichen Folgen und dem Tod kommen. Bitte tragen Montagehandschuhe,... -
Seite 7: Montage - Balkonhalterung
MONTAGE - BALKONHALTERUNG Balkonhalterung flach Balkonhalterung 30° Für die flache Anbringung an Ihrem Balkon Für die aufgeständerte Anbringung an Ihrem benötigen Sie die Teleskopstangen C nicht. Balkon benötigen Sie die Modulklemmen B nicht. Sollten Sie sich für eine Flachdach-/Gartenhalterung entschieden haben, blättern Sie bitte zurück zu “Montage - Flachdach/Garten Halterung Für die Montage von 2 Modulen, brauchen sie zwei Kartons mit Balkonhalterungen. -
Seite 8: Installation Der Balkonhaken Am Solarpanel
MONTAGE - BALKONHALTERUNG Installation der Balkonhaken am Solarpanel Verwendete Bestandteile (0°) Verwendete Bestandteile (30°) Balkonhalterung flach Balkonhalterung 30° M8 x 20 M8 x 20 Schrauben Sie nun die Balkonhaken am Solarmodul Schrauben Sie nun die Balkonhaken am Solarmodul fest. Hierzu empfiehlt es sich, die Mutter hinter den fest. - Seite 9 MONTAGE - BALKONHALTERUNG Installation der Balkonhaken am Solarpanel Verwendete Bestandteile (0°) Verwendete Bestandteile (30°) Balkonhalterung flach Balkonhalterung 30° Kleben Sie nun die jeweiligen Gummikleber (I) auf die Kleben Sie nun die jeweiligen Gummikleber (I) auf die Aluminiumplatten (E) & Führungsschienen (D). Dies dient Aluminiumplatten (E) &...
- Seite 10 MONTAGE - BALKONHALTERUNG Installation der Balkonhaken am Solarpanel Verwendete Bestandteile (0°) Verwendete Bestandteile (30°) Balkonhalterung flach Balkonhalterung 30° Setzen Sie das Modul nun ans Balkongitter, um im Setzen Sie das Modul nun ans Balkongitter, um im folgenden Schritt die am Modul befestigten Balkonhaken folgenden Schritt die am Modul befestigten Balkonhaken (A) am Gitter festzusetzen.
- Seite 11 MONTAGE - BALKONHALTERUNG Installation der Balkonhaken am Solarpanel Verwendete Bestandteile (0°) Verwendete Bestandteile (30°) Balkonhalterung flach Balkonhalterung 30° Stellen Sie den gewünschten Winkel ein und fixieren Setzen Sie nun das Solarmodul zwischen die beiden Sie die Teleskopstange, indem Sie die in der Abbildung Modulklemmen (B) und ziehen Sie die Schrauben nun an, markierte Schraube festziehen.
-
Seite 12: Demontage Und Entsorgung
DEMONTAGE UND ENTSORGUNG Demontage Entsorgung Wenn die Halterung demontiert ◆ Verpackung entsorgen werden soll, orientieren Sie sich Entsorgen Sie die Verpackung sortenrein. bitte an den Abläufen des Aufbaus. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. ◆ Produkt entsorgen Entsorgen Sie das Produkt entsprechend den in Ihrem Land gültigen Gesetzen und Bestimmungen. - Seite 13 Frohe Ernte! E-Mail: info@solakon.de Telefon: +49 (0) 791 97853026 Webseite: www.solakon.de Solakon GmbH - Im Wacholder 6 - 74523 Schwäbisch Hall - Deutschland www.solakon.de SOLAKON...
