Baofeng BF-88ST PRO-Serie Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Baofeng BF-88ST PRO-Serie
Inhaltszusammenfassung für Baofeng BF-88ST PRO-Serie
- Seite 1 BF-88ST PRO SERIES...

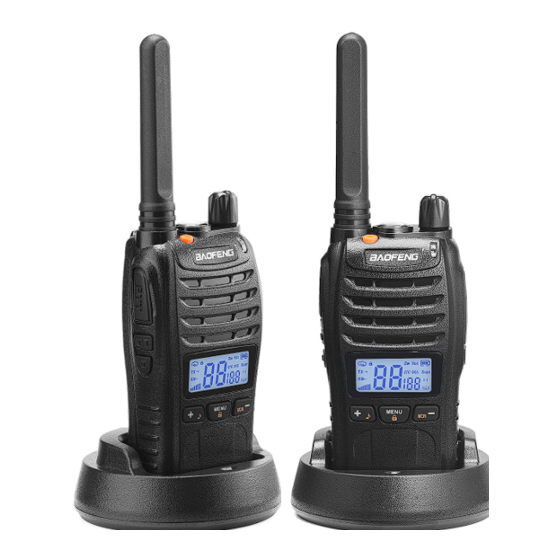

- Seite 35 Benutzerhandbuch -Deutsch Danke, dass Sie sich für BAOFENG entschieden haben! BF-88ST PRO ist ein FM-Zweiwege-Funkgerät, das für den Einsatz im privaten Mobilfunkdienst 446 (PMR446) geeignet ist. Programmiert mit den 16 PMR446 Frequenzen, Sendeleistung 500 mW; Bandbreite 12,5 kHz; Sendezeit max. 180 Sekunden; feste Antenne; keine Registrierung oder Gebühren; aber in einigen Nicht-EU-Ländern können Nutzungseinschränkungen gelten.
-
Seite 36: Packungsinhalt
Packungsinhalt • 2 BF-88ST PRO Handfunkgerät • 2 Gürtelclip • 2 Tischladegerät • 2 1200mAh Li-Ionen Akkupack Frequenztabelle Kan. Freq. (MHz) Kan. Freq. (MHz) Kan. Freq. (MHz) Kan. Freq. (MHz) 446.00625 446.05625 446.10625 446.15625 446.01875 446.06875 446.11875 446.16875 446.03125 446.08125 446.13125 446.18125 446.04375... -
Seite 37: Hauptbedienelemente Und Aufbau Des Funkgeräts
Hauptbedienelemente und Aufbau des Funkgeräts 1. Antenne 2. Taschenlampe 3. Power/Volume - Zum Einschalten und zum Erhöhen der Lautstärke im Uhrzeigersinn drehen, bzw. zum Ausschalten und zum Verringern der Lautstärke gegen den Uhrzeigersinn drehen. 4. LED Indikator - Rot: Senden; grün: Empfangen. 5. - Seite 38 12. Externer Lautsprecher/Mikrofonbuchse – Anschluss externer Geräte wie Headsets, Mikrofone. 13. LCD-Display Taste - Kurzes Drücken um einen Kanal auszuwählen (die Kanalfolge wird verringert), langes Drücken dieser Taste um die Überwachungsfunktion zu aktivieren. Wird im Menümodus verwendet, um Einstellungen im Menü zu ändern. 15.
-
Seite 39: Grundfunktionen
Akku Aufladen Das BF-88ST PRO ist mit einem 3.7V Lithium-Ionen-Akkupack ausgestattet. Verbinden Sie den Netzadapter mit einer Steckdose und verbinden den Netzadapter mit der Tischladestation. Das vollständige Aufladen des Funkgeräts dauert 4-5 Stunden. Für eine maximale Lebensdauer des Akkus empfehlen wir, den Akku erst aufzuladen, wenn das BF-88ST PRO ausgeschaltet und der Akku vollständig erschöpft ist. -
Seite 40: Rauschsperrentaste (Monitor)
Halten Sie beim Senden und Empfangen (sofern möglich) die Antenne immer senkrecht und versuchen Sie sich soweit wie möglich Abstand von Ausbreitungshindernissen, wie Metallteilen, Wänden oder auch anderen Personen zu halten. Rauschsperrentaste (Monitor) Mit der Taste können Sie vorübergehend die automatische Rauschsperre überbrücken, wenn ein Signal z.B. so schwach wird, dass es nur noch zerhackt hörbar ist. -
Seite 41: Menüfunktionen
Menüfunktionen Auswählen des CTCSS/DCS Mit im Funk unhörbaren Tönen (Continuous Tone Coded Squelch System) kann man auf Wunsch eine Ü bertragung auf einem bestimmten Kanal zusätzlich codieren. Man erreicht damit, dass sich auf einem gemeinsam benutzten Kanal bis zu 50 verschiedene Gruppen bilden können. -
Seite 42: Vox Funktion (Automatische Sprachsteuerung)
Um die VOX-Funktion zu deaktivieren, befolgen Sie die obigen Anweisungen und wählen Sie die Option oF (OF: Disabled). Einstellen und Ü bertragen von Ruftönen BAOFENG BF-88ST PRO kann 10 verschiedene Ruftöne senden. Um dieses Audiosignal an andere Benutzer zu senden, halten Sie die Taste gedrückt. -
Seite 43: Roger-Zirpton (Ü Bergabeton Am Ende Der Sendung)
, um mit der Einrichtung fortzufahren. WARNUNG: Die Notrufalarmfunktion sollte nur in einem echten Notfall verwendet werden. Wenn die empfangende Gruppe nicht auf das Notsignal reagiert, übernimmt Baofeng keine Verantwortung. Tastaturtöne Um den Tastenton zu deaktivieren, gehen Sie wie folgt vor: Drücken Sie die... -
Seite 44: Zweikanal Ü Berwachung (Dual Watch)
Mit den Tasten oder wählen Sie „off “und „ “wird angezeigt; Drücken Sie die PTT-Taste, um das Menü zu verlassen, oder die Menütaste , um mit der Einrichtung fortzufahren. Zweikanal Ü berwachung (Dual Watch) Ihr Funkgerät verfügt über eine Zweikanalüberwachung, mit der der Benutzer 2 Kanäle nach beliebigen Aktivitäten durchsuchen kann. -
Seite 45: Konformitätserklärung
• Nicht ohne Antenne in den Sendemodus gehen. Konformitätserklärung Hiermit erklärt Baofeng und Pofung, dass der in den Technischen Spezifikationen aufgeführte Funkanlagentyp der Richtlinie 2014/53/EU entspricht. Den vollständigen Text der EU-Konformitätserklärung finden Sie unter folgendem Link: http://www.pofung.cn/download.asp?EnBigClassName=EU%20DOC. Ü ber Ihren örtlichen Baofeng-Helpdesk, Ihren Händler, bei dem Sie dieses Radio gekauft haben, oder senden Sie eine E-Mail an wangjianhui@baofengradio.com. -
Seite 46: Technische Daten
Technische Daten Allgemein Frequenzbereich 446,00625- 446,19375 MHz (PMR446) Kanäle 16 PMR446 Betriebstemperatur -10° bis+40° C Betriebsspannung 3.7V Betriebsart Simplex Abmessungen 168mm×57mm×34.5mm (ohne Antenne) Gewicht 150g (einschließlich Akkupack) Antennenimpedanz 50Ω Kategorie Sender Frequenzstabilität ±2.5 PPM Sendeleistung ≤ 500 mW ERP Max. Frequenzhub ≤... - Seite 59 ATTENTION: conditions of use! The band of frequencies on which this device operates is administrated by limitations and/or permissions for their usage. Consequently, in the EU Countries mentioned in the sheet, operators must consult the entrusted authorities. In particular, they must possess a license or a frequency assigned to them by their respective competent authority.
- Seite 60 INFORMAZIONE AGLI UTENTI: Ai sensi dell’art. 13 del decreto legislativo 25 luglio 2005, n.151 “Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”. Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
-
Seite 64: Elektro- Und Elektronikgerä Te
Elektro- und Elektronikgerä te Informationen fü r private Haushalte Das Elektro- und Elektronikgerä tegesetz (ElektroG) enthä lt eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgerä ten. Die wichtigsten sind hier zusammengestellt. Getrennte Erfassung von Altgerä ten Elektro- und Elektronikgerä te, die zu Abfall geworden sind, werden als Altgerä te bezeichnet. Besitzer von Altgerä... - Seite 65 zugefü hrt werden. Mö glichkeiten der Rü ckgabe von Altgerä ten Besitzer von Altgerä ten aus privaten Haushalten kö nnen diese bei den Sammelstellen der ö ffentlich-rechtlichen Entsorgungsträ ger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rü cknahmestellen unentgeltlich abgeben. Rü...
- Seite 66 Die Mö glichkeit der unentgeltlichen Rü ckgabe eines Altgerä tes besteht bei rü cknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerä t, das im Wesentlichen die gleichen Funktionen erfü llt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerä t an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerä...
- Seite 67 Ihrem eigenen Interesse, dass fü r die Lö schung der Daten auf den zu entsorgenden Altgerä ten jeder Endnutzer selbst verantwortlich ist. Bedeutung des Symbols „durchgestrichene Mülltonne“ Das auf Elektro- und Elektronikgerä ten regelmä ß ig abgebildete Symbol einer durchgestrichenen Mü lltonne weist darauf hin, dass das jeweilige Gerä t am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.
